配置方法：

首先我們開始配置Ethernet/IP主站（如羅克韋爾，歐姆龍PLC等）

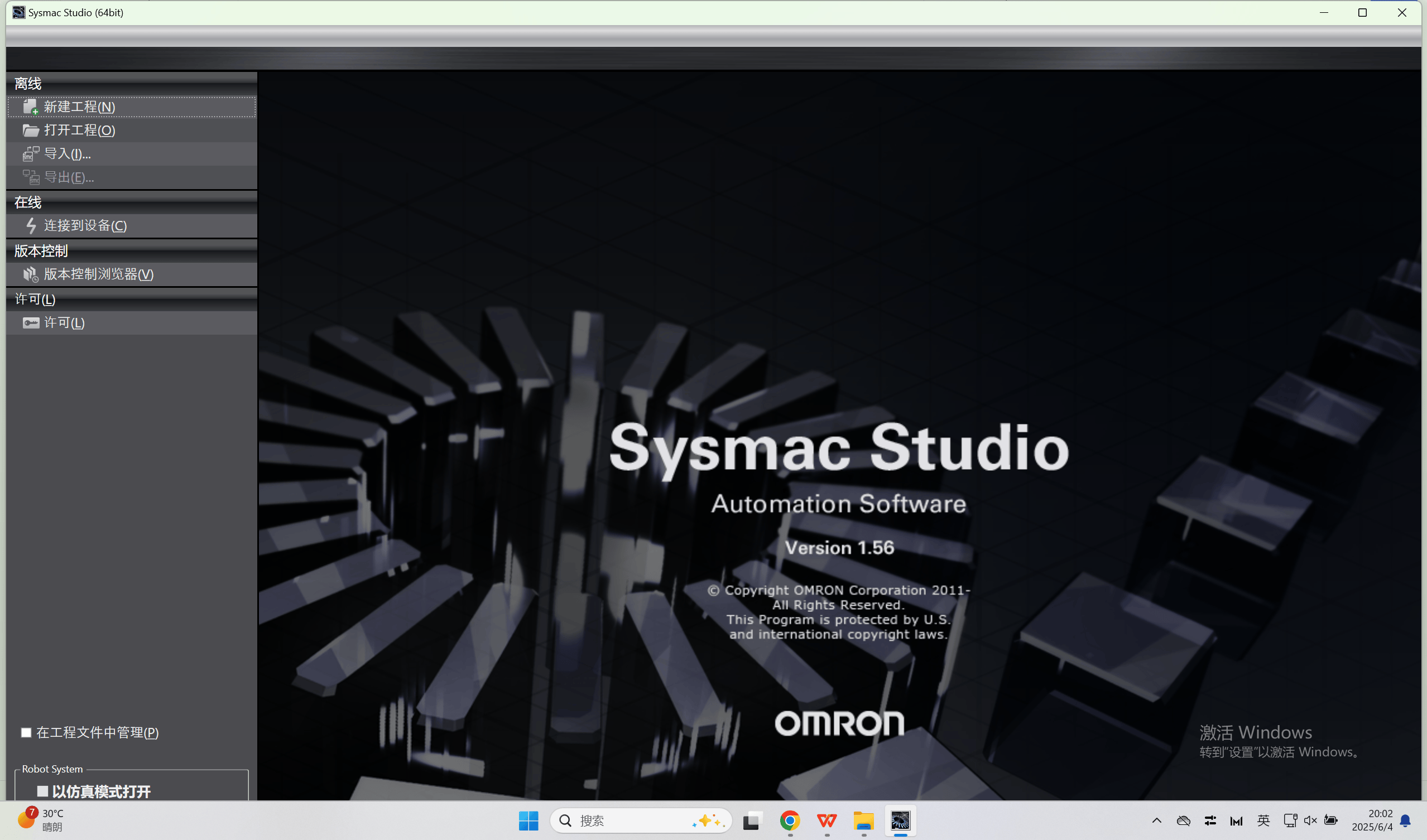

首先打開主站組態軟件“Sysmac Studio”并新建項目。

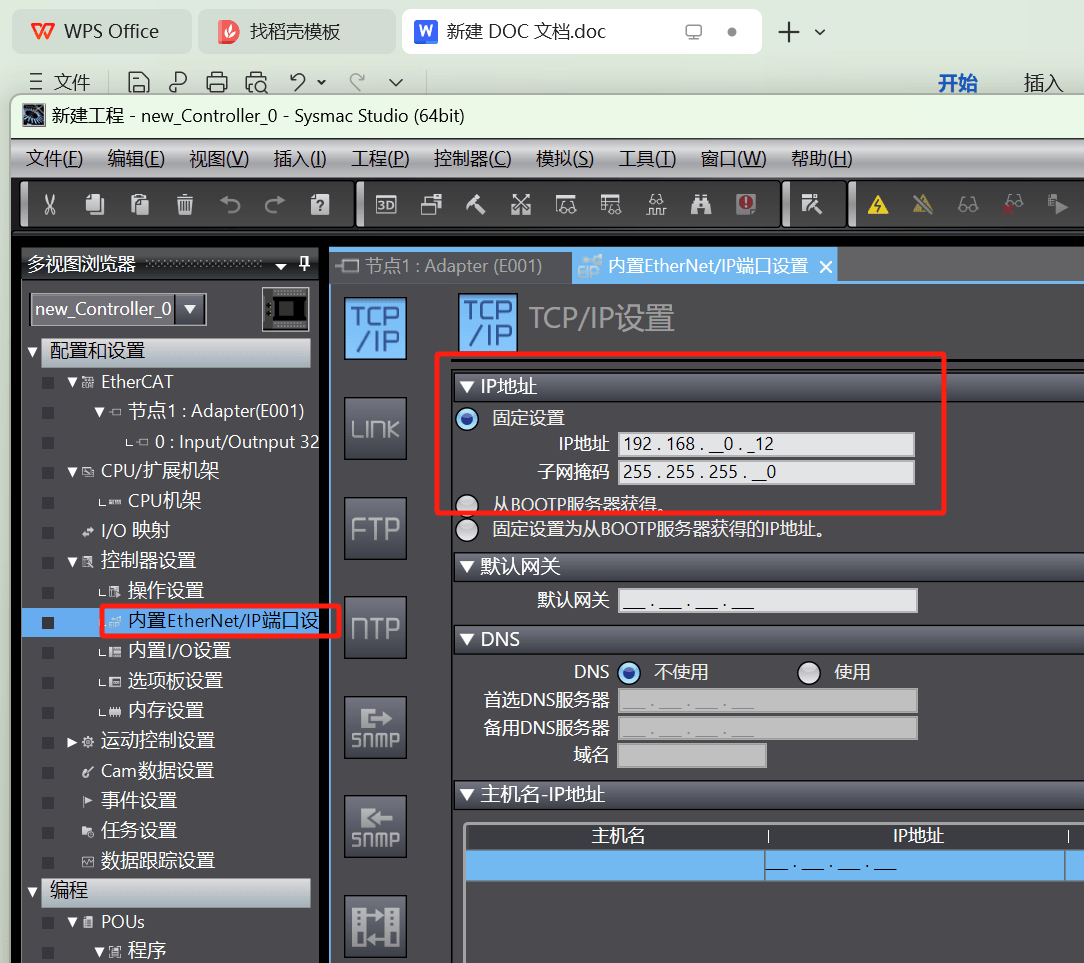

設置PLC的IP地址

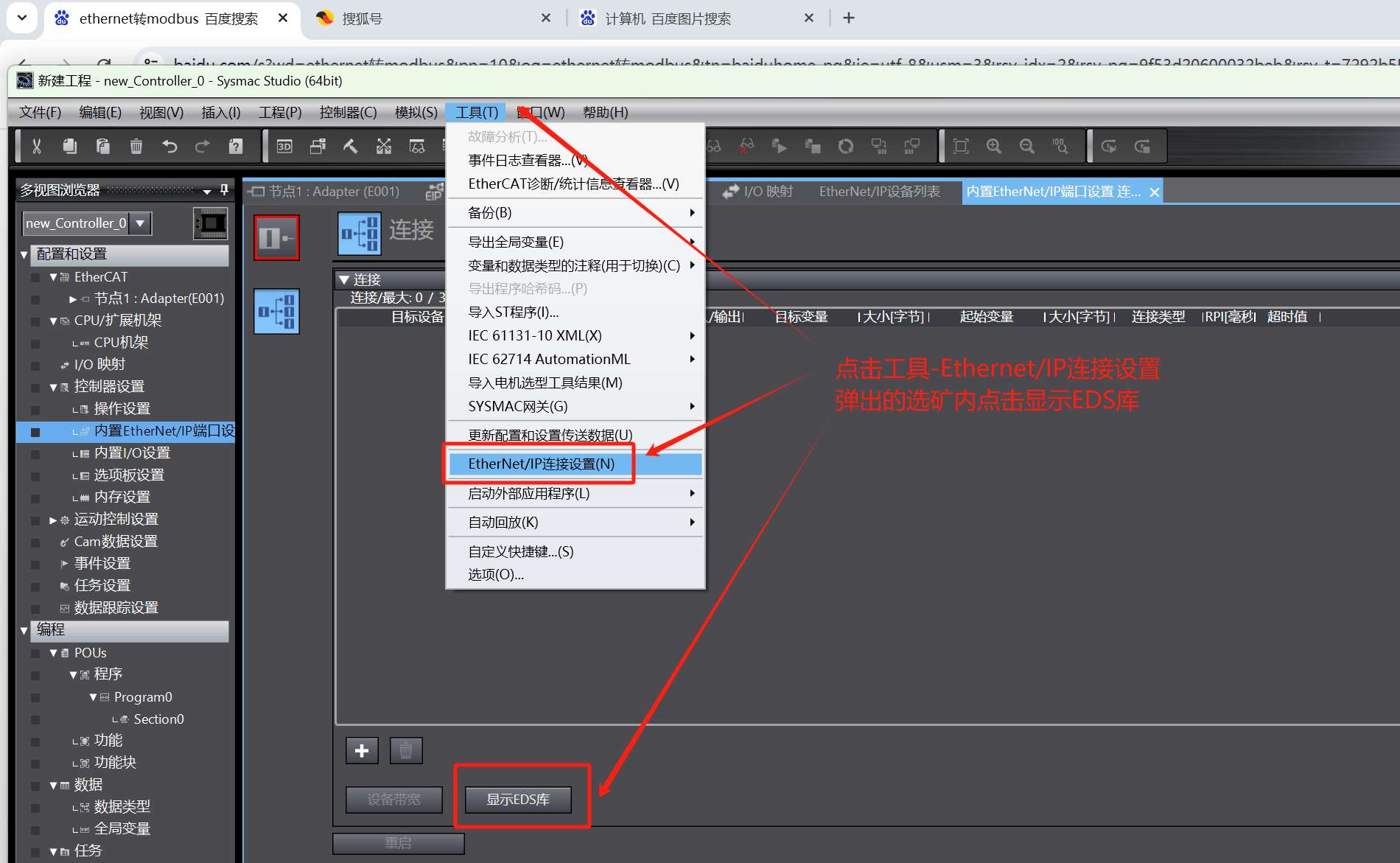

點擊工具-Ethernet/IP連接設置，在彈出的選個框內選擇顯示EDS庫添加網關eds文件

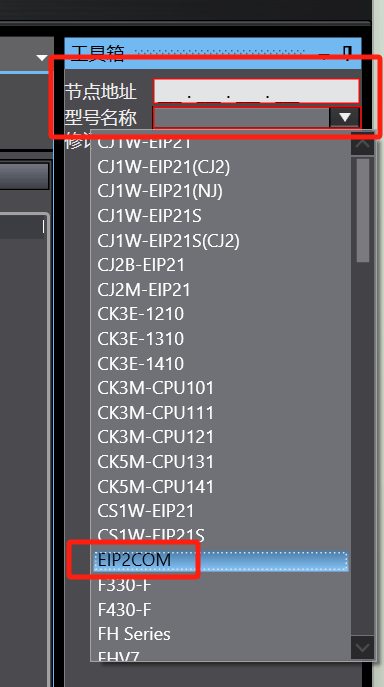

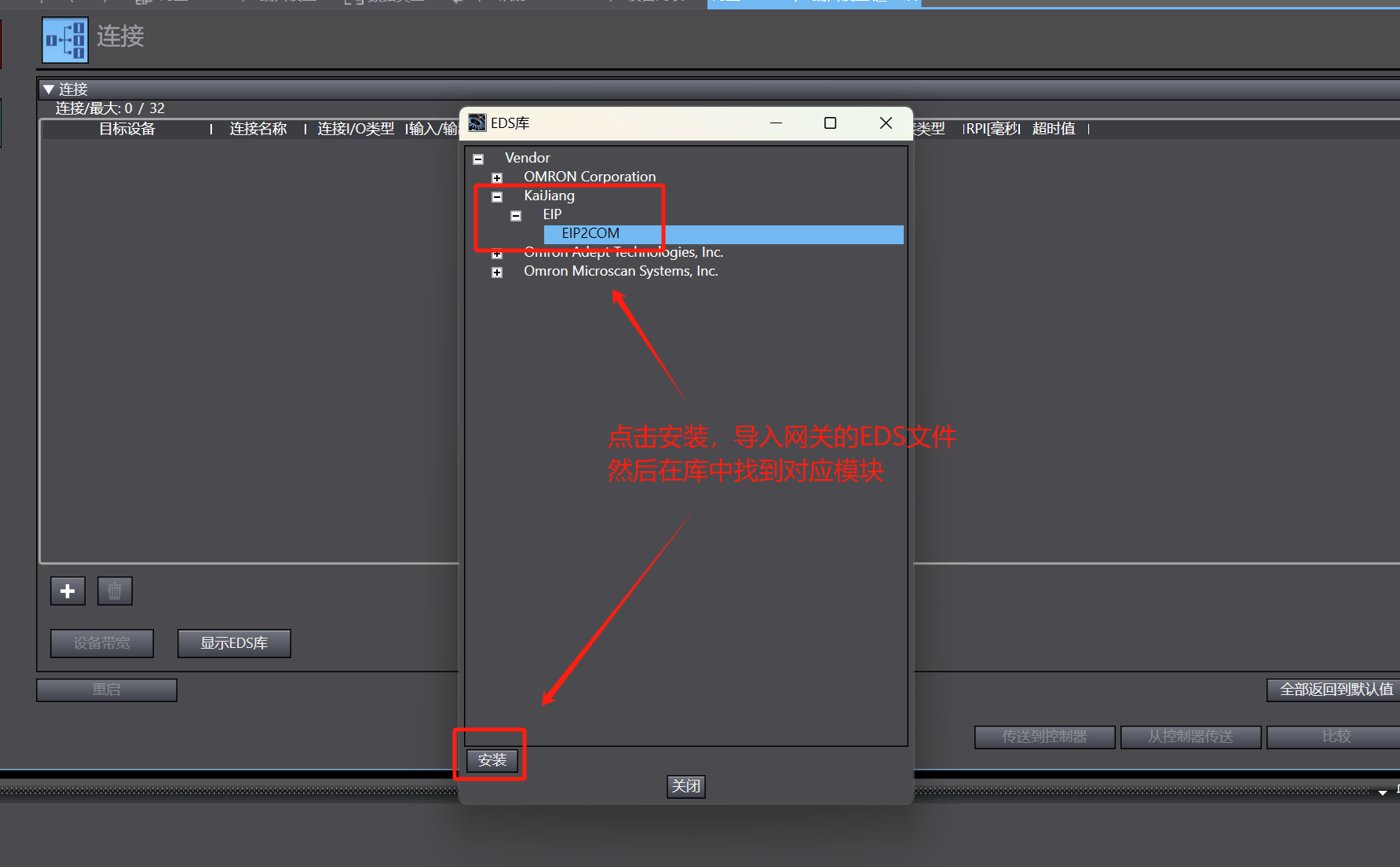

開始安裝網關EDS文件，并在完成后選擇對應模塊。EIP2COM

設置網關IP地址(注意不要與其他設備IP沖突)

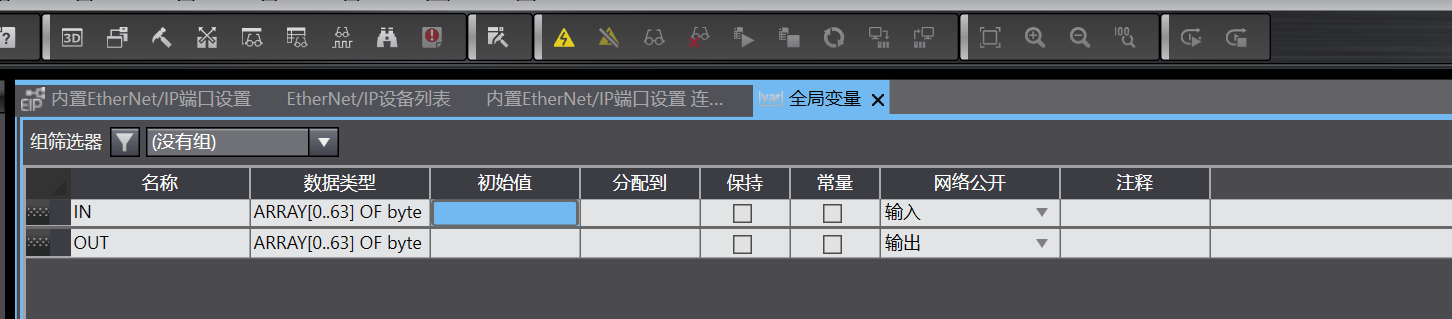

添加全局變量并關聯導入EIP組態配置

在PLC組態軟件的Ethernet/IP端口設置中將全局變量關聯至網關組態。

配置完成后將組態下載到歐姆龍PLC即可。

從站設置

第一部分：通訊設置方法

1. Modbus RTU RS485 二線制,按要求接線

短接塊放在”on”的位置,出廠默認就放在”on”上

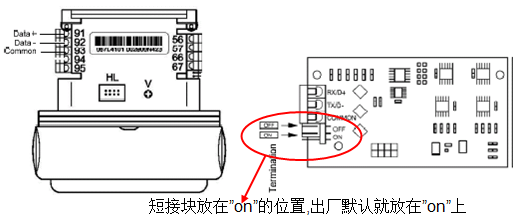

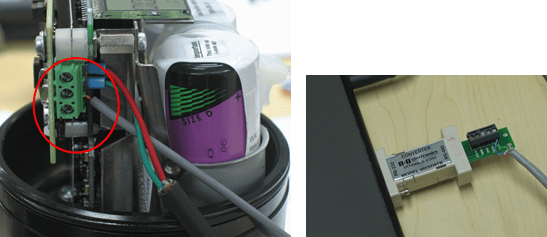

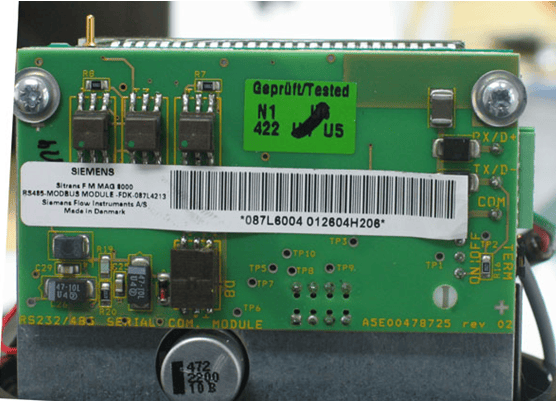

通訊板及接線實物圖片如下：

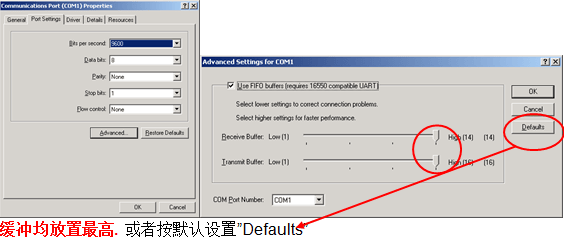

2. 串口設置:如下圖.(調試時只要把串口設置都恢復為出廠設置)

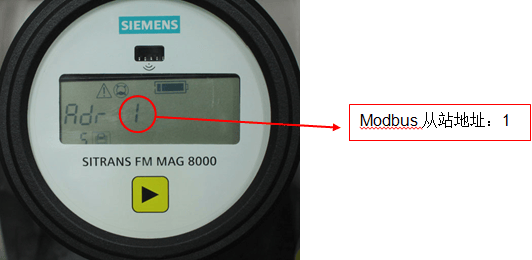

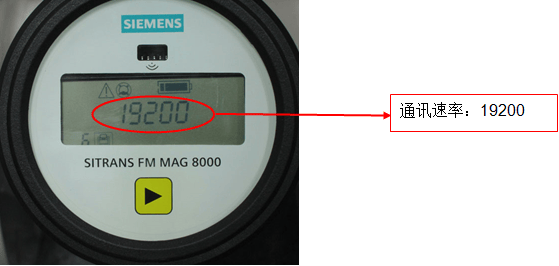

3. 現場確認MAG8000的地址及通訊速率（地址及通訊速率無法通過按鍵進行修改，可以通過MAG8000專用軟件或其他通用Modbus軟件修改）

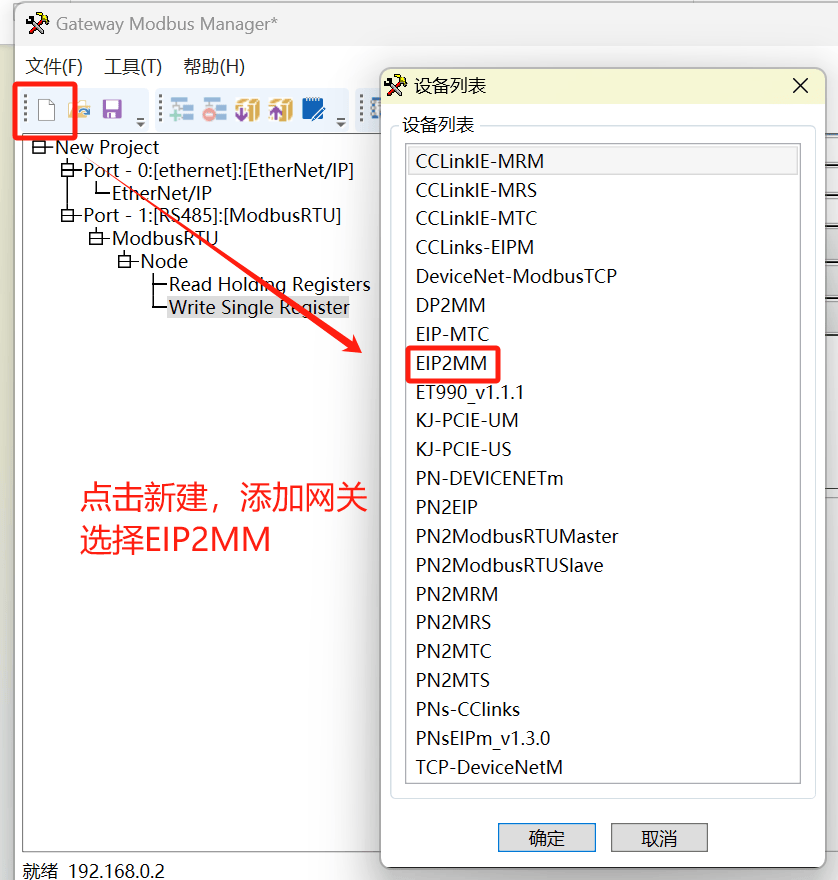

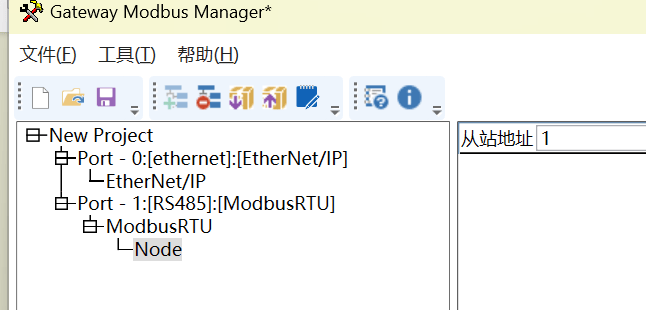

設置完成后打開網關配置軟件并新建項目

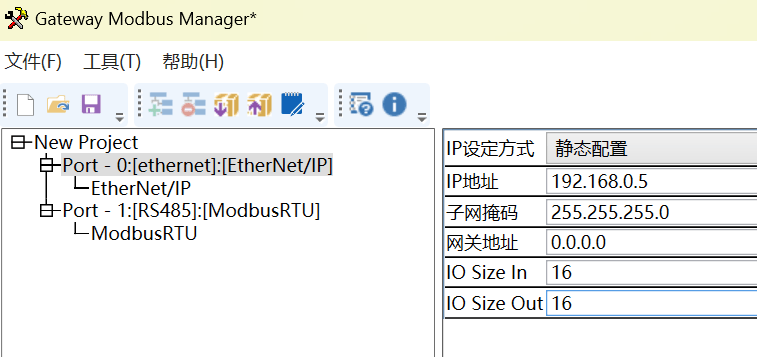

先設置網關在Ethernet一側的IP地址以及數據轉換長度。

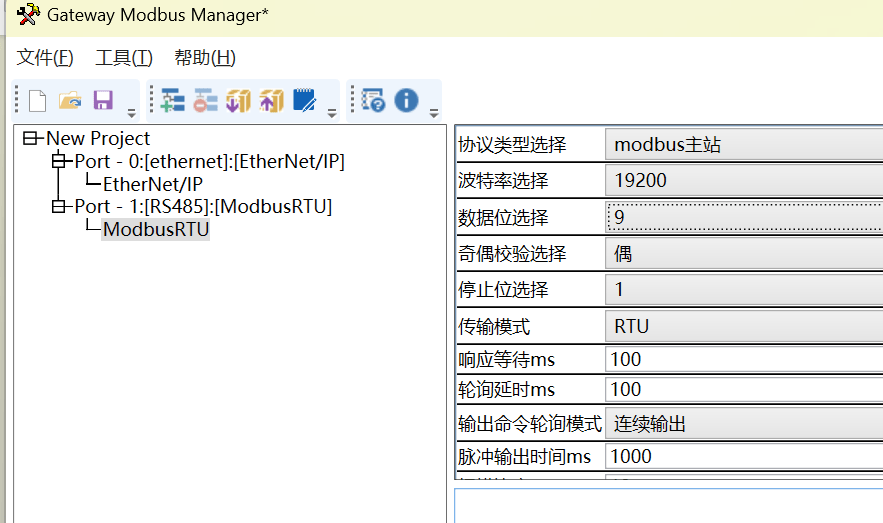

設置網關的Modbus參數如波特率19200偶校驗8數據位（無校驗選8，有校驗選9）

添加從站地址，設置為1

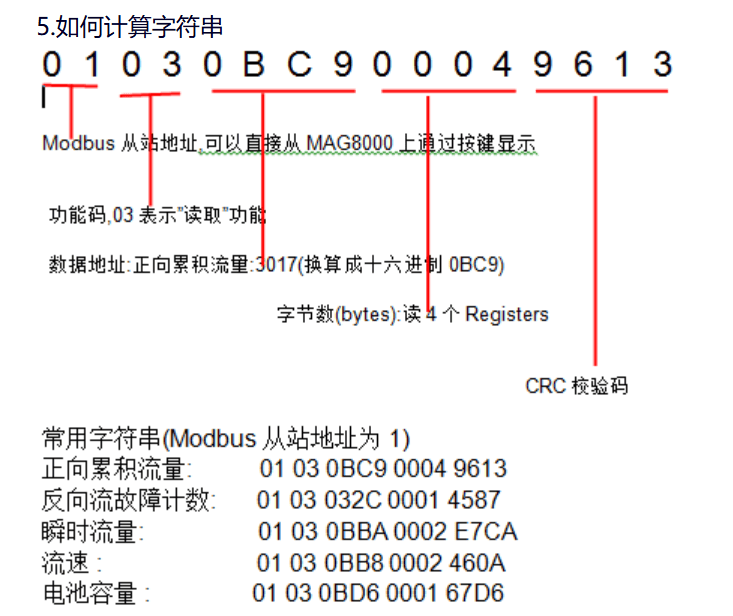

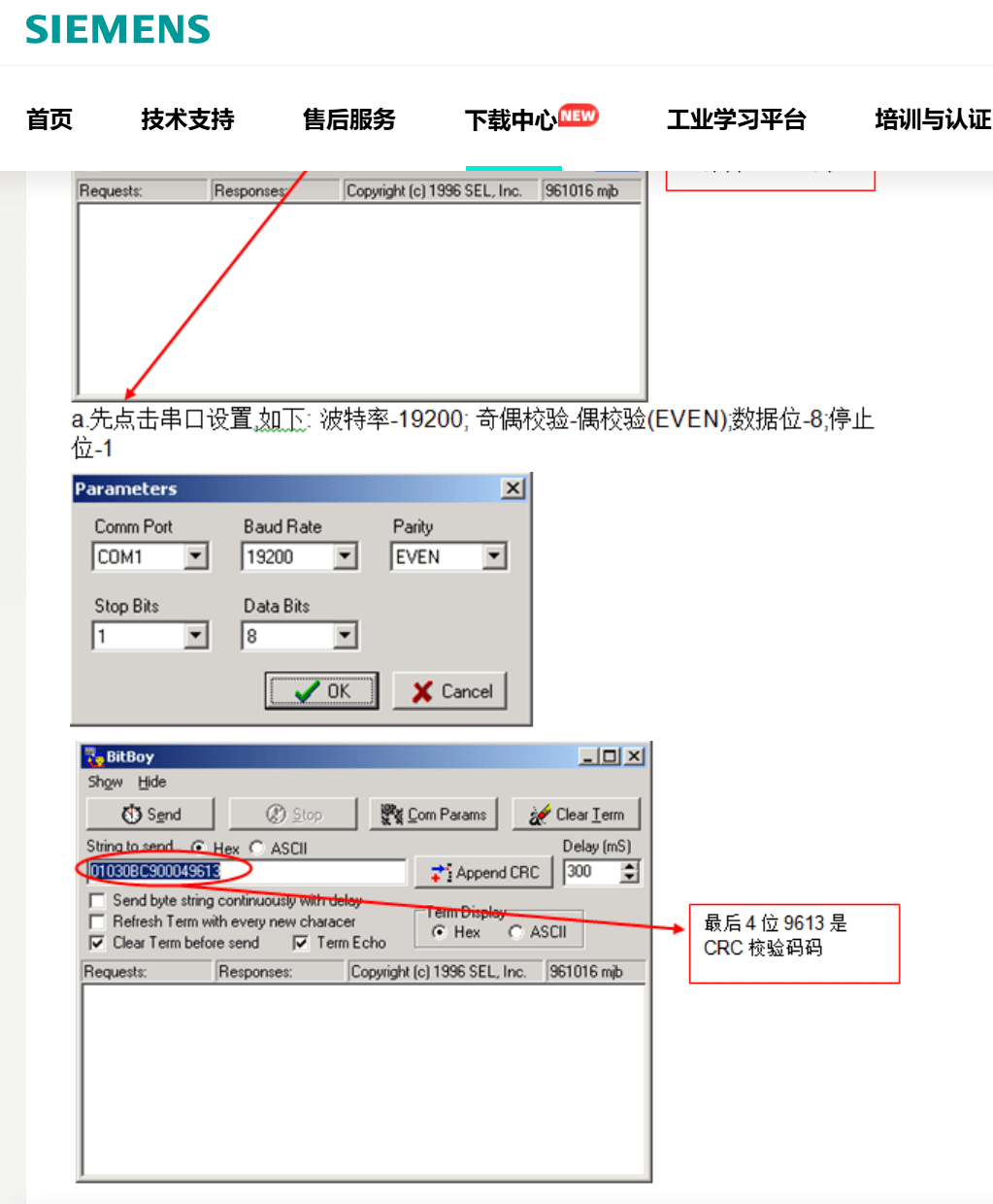

在右鍵處添加功能碼從手冊給出的報文可得知如下信息

站地址：01

功能碼：03

寄存器地址0BC9

寄存器數量：04

CRC由于網關會自動處理所以無需理會

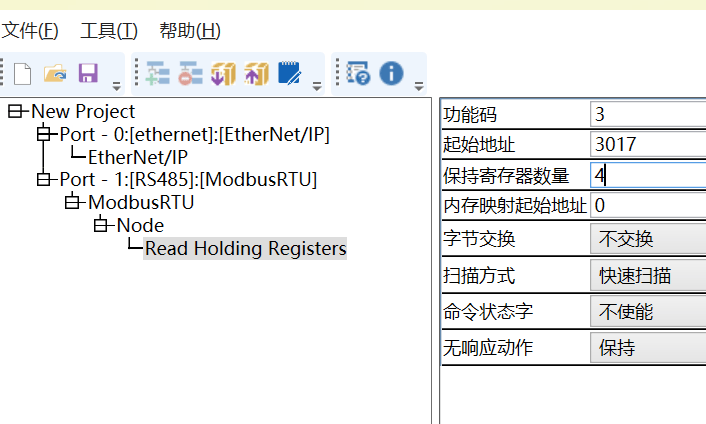

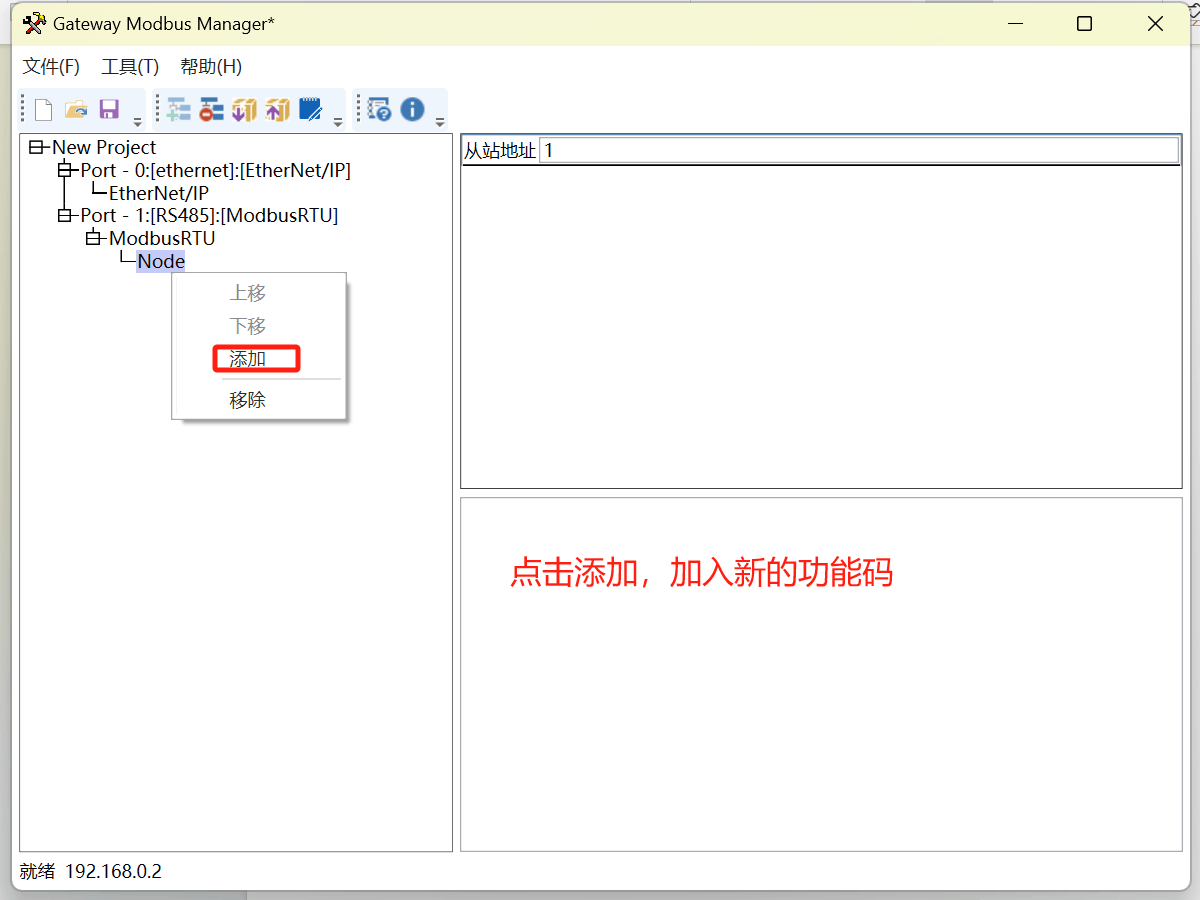

添加功能碼并將對應參數填寫進去

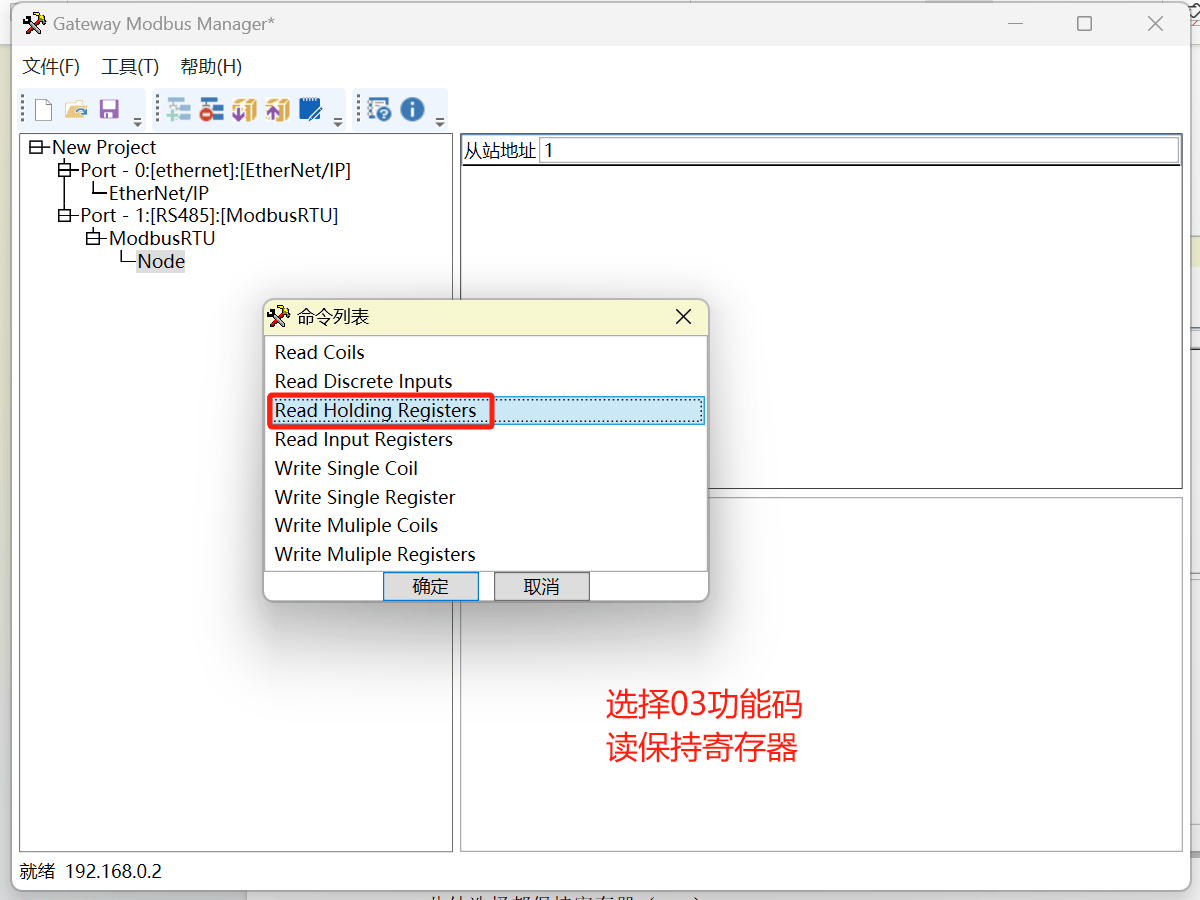

此處選擇都保持寄存器（03H）

填寫寄存器地址及數量，將0BC9換算成10進制寫入，寄存器數量4個

確認后配置下載到網關，當通訊正常后即可從歐姆龍PLC讀取到電池數據
