本案例是通過EtherCAT轉CANopen網關將歐姆龍PLC與宜科編碼器連接進行通訊轉換。

其中歐姆龍PLC作為EtherCAT主站，宜科編碼器作為CANopen從站。具體配置過程如下。

配置過程：

網關配置

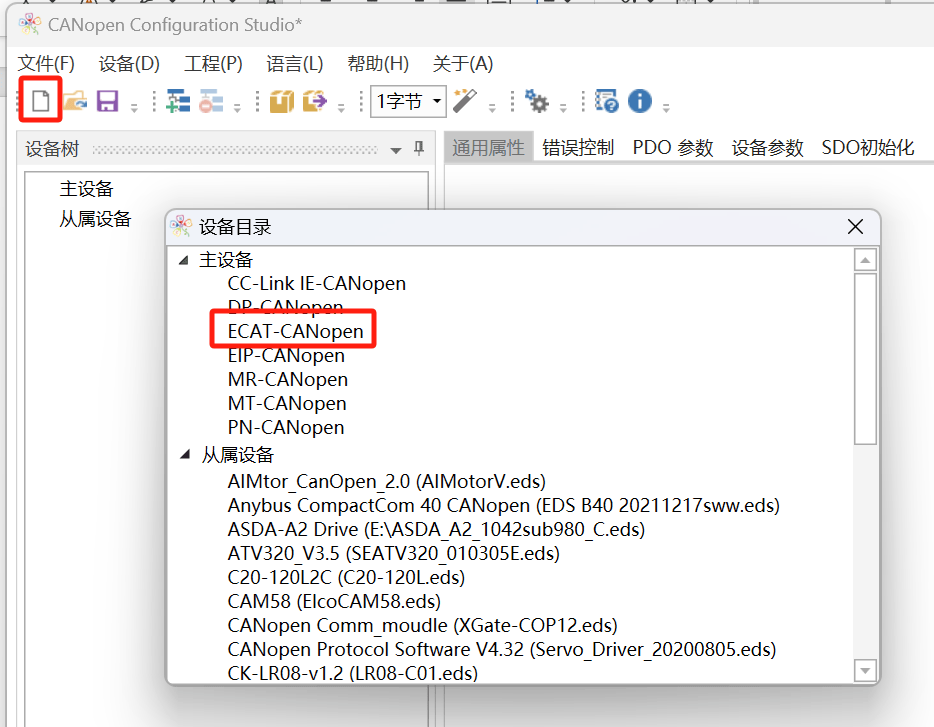

打開網關配置軟件“CANopen Configuration Studio”新建項目選擇“ECAT-CANopen”

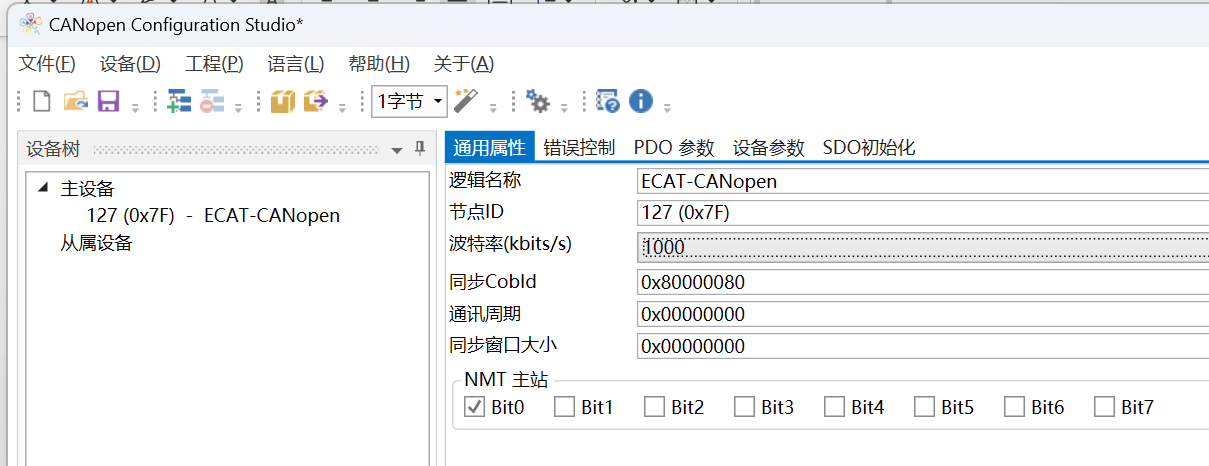

設定網關的canopen一側波特率，和從站保持一致

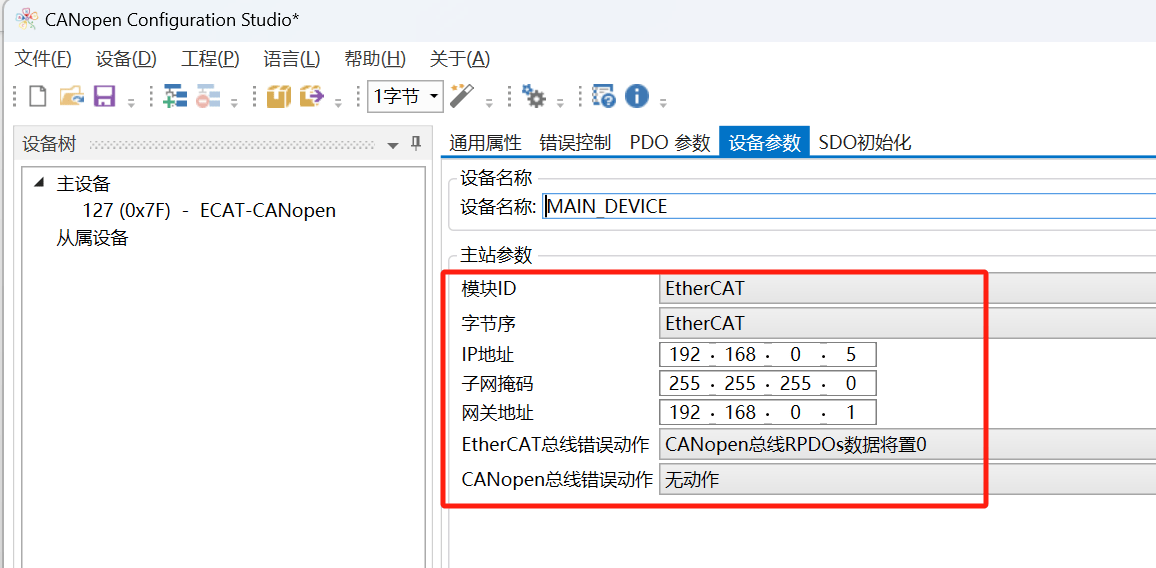

設置網關的字節序，下載IP以及掉線后網關的數據處理方式。

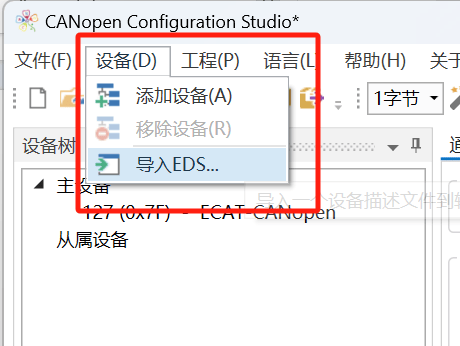

完成后點擊設備-導入EDS文件（從站EDS文件可從官網下載）

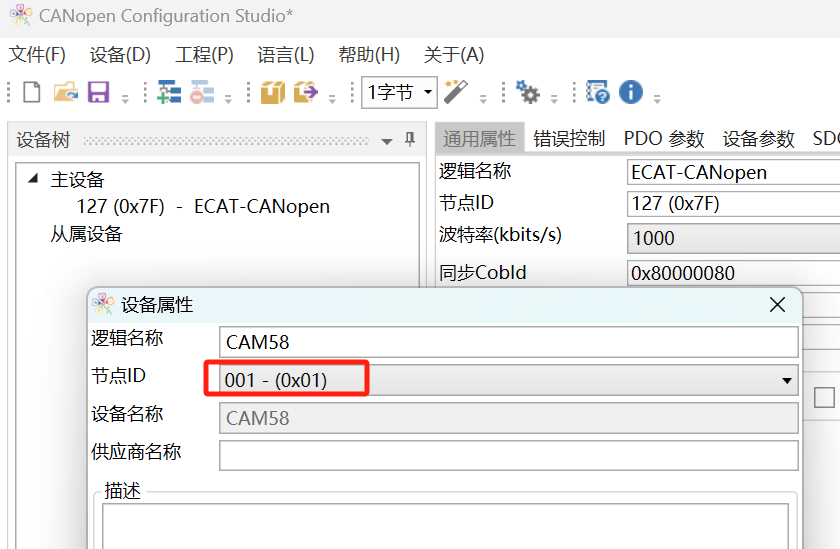

點擊添加從站，每個從站分別配置站地址（此處我們以1臺設備為例）

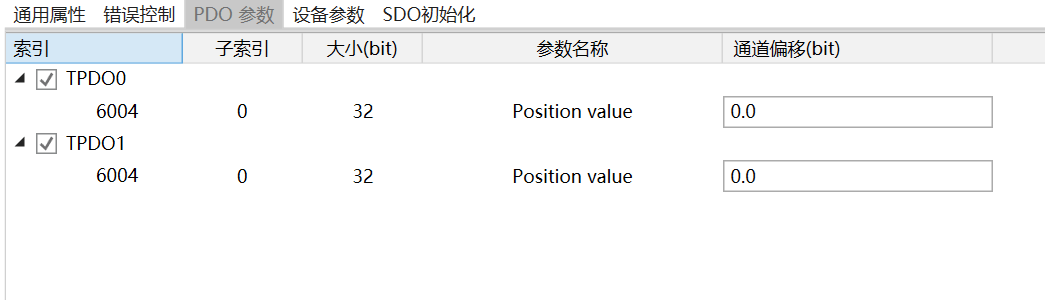

勾選要用到的PDO添加參數，添加需要用到的索引

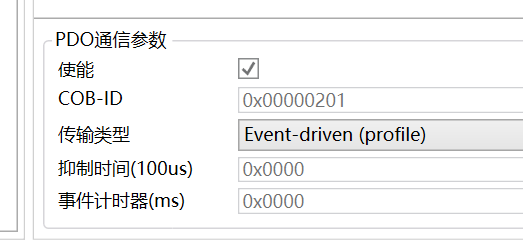

設定每個PDO的通訊參數（如傳輸類型，周期時間等）

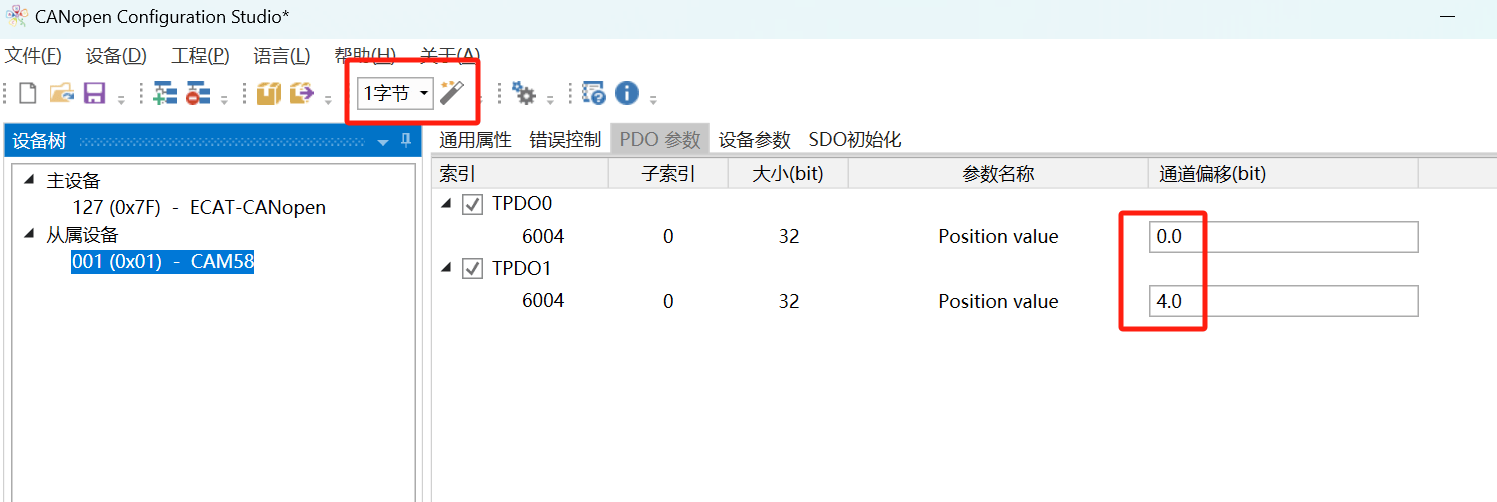

設置完參數后，點擊自動分配內存映射設置通道偏移。

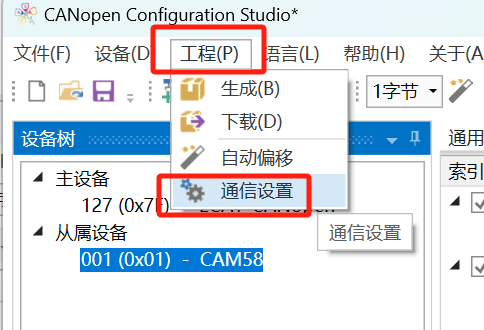

設置完成后點擊通信設置，掃描網關IP后點擊生成-下載即可把配置下載進網關。

到此，網關配置完成，開始配置PLC一側組態。

PLC配置

1. 打開歐姆龍配置軟件Sysmac Studio

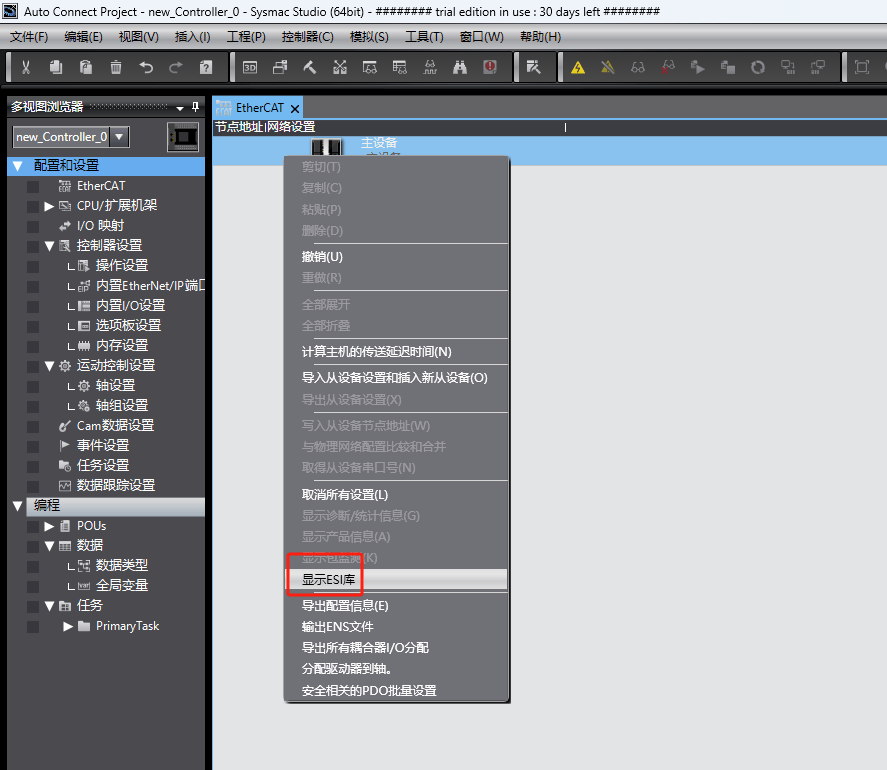

2. 雙擊EtherCAT，在主設備處右鍵選擇顯示ESI庫

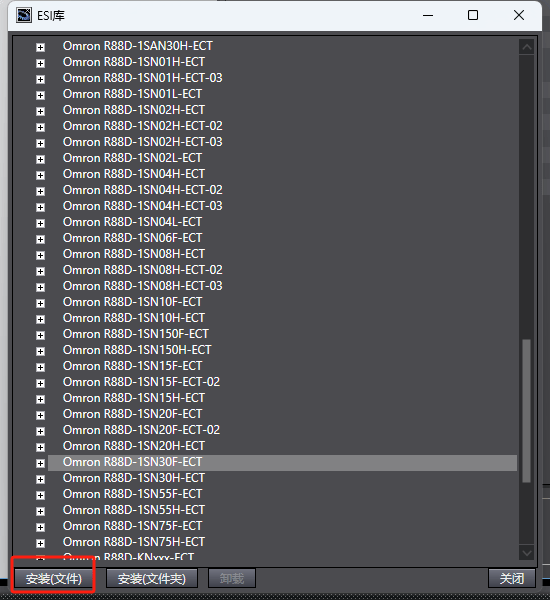

3. 在彈出的對話框中選擇安裝文件

4. 選擇網關的ESI文件

5. 添加完成后選擇Ethercat-PN

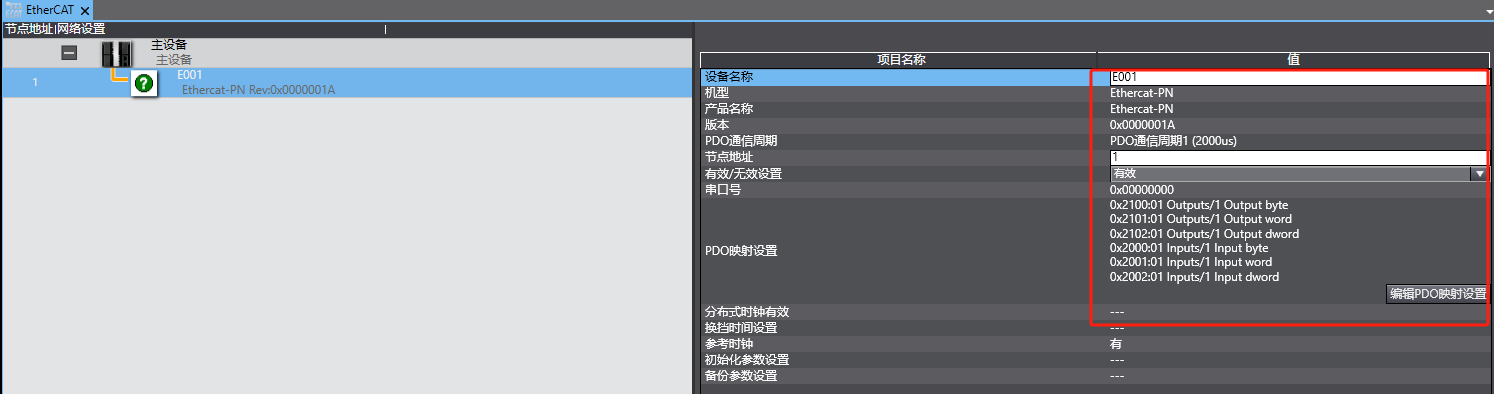

6. 1設置好網關參數

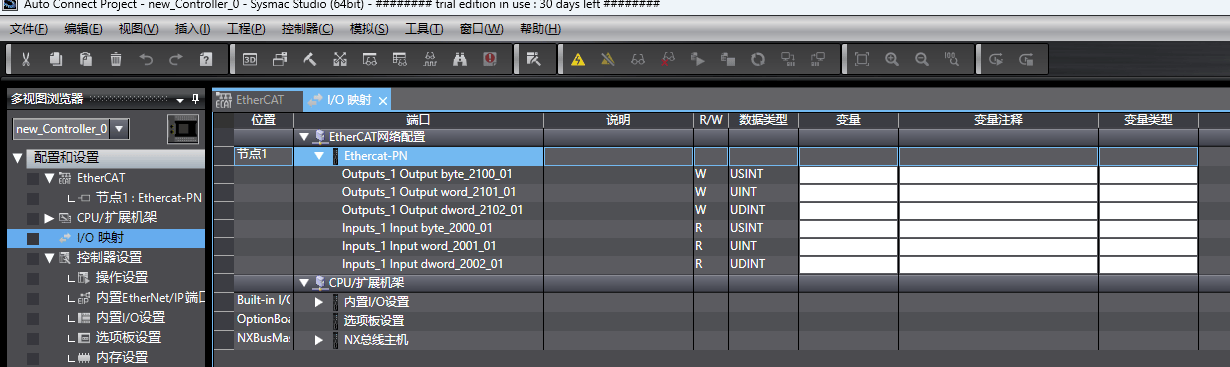

7. 打開IO映射設置好變量

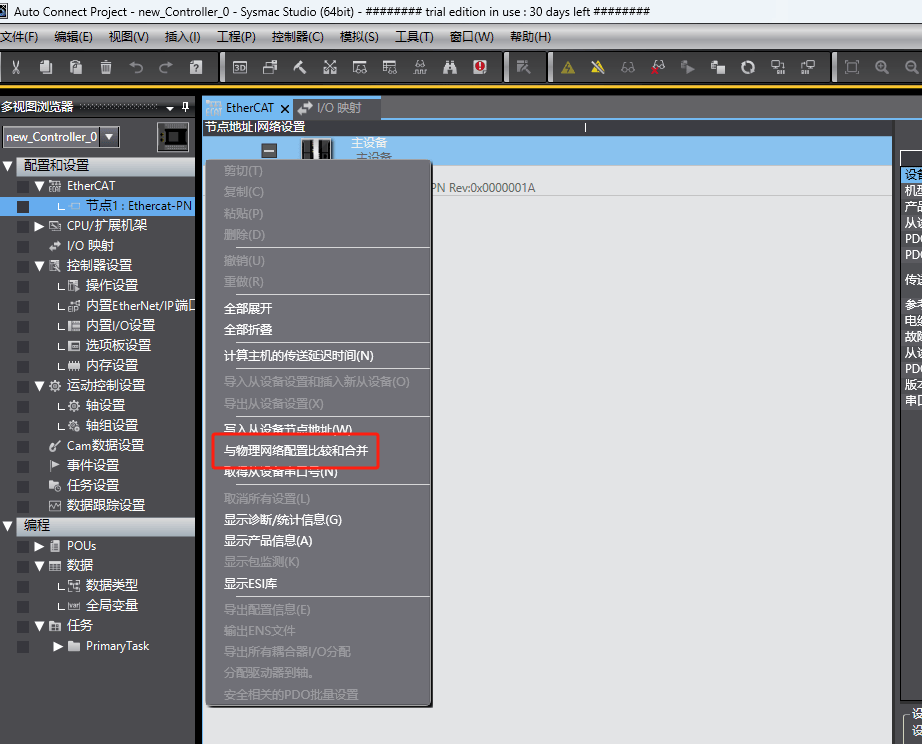

8. 將PLC在線，在主站處右鍵選擇與物理網絡配置比較和合并

9. 完成后將組態下載至PLC，將所有設備上電即可。
