      開疆智能ModbusTCP轉EtherCAT網關連接IVO編碼器配置案例

      開疆智能網關配置案例 ? 來源：開疆智能網關配置案例 ? 作者：開疆智能網關配置 ? 2025-06-20 18:03 ? 次閱讀

      本案例是使用ModbusPOLL軟件通過開疆智能ModbusTCP轉EtherCAT網關連接編碼器的配置案例。具體操作步驟如下


      配置過程

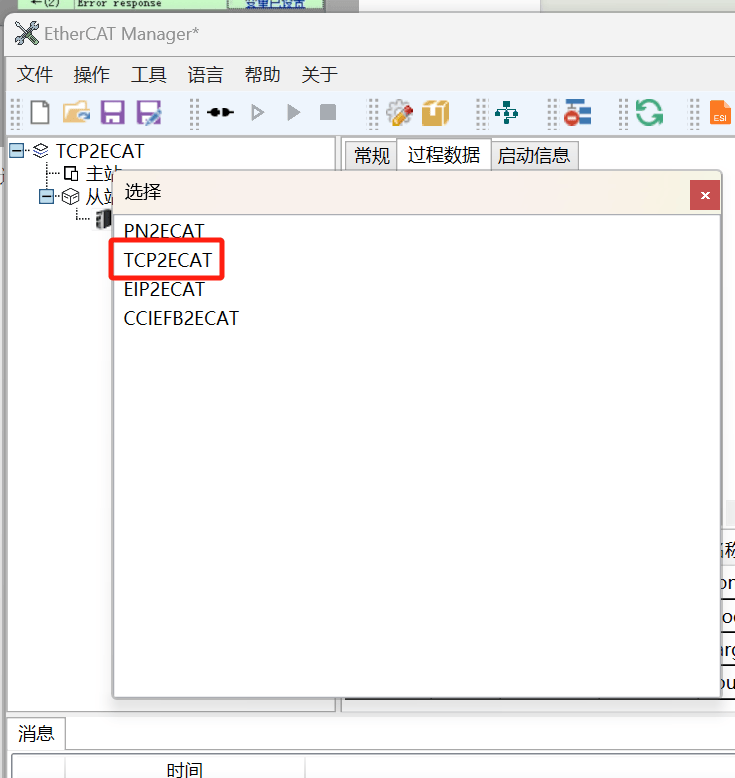

      打開網關配置軟件“EtherCAT Manager”并新建項目選擇TCP2ECAT

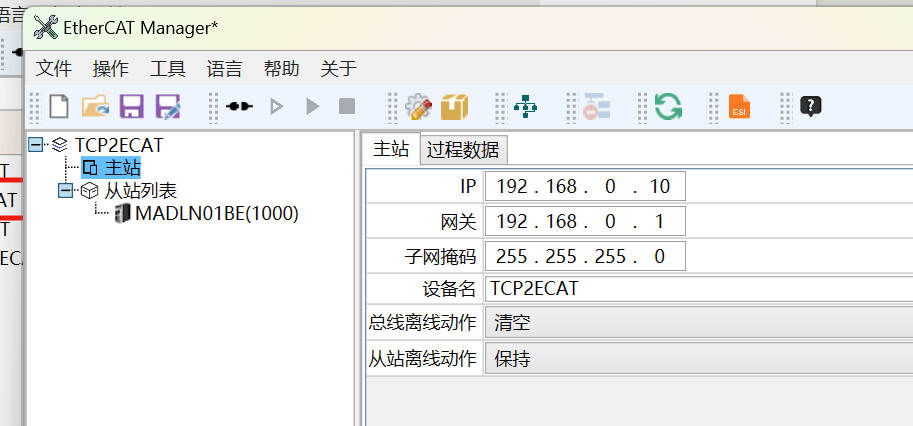

      設置網關的ModbusTCP一側的IP地址，要與主站軟件的組態配置保持一致。

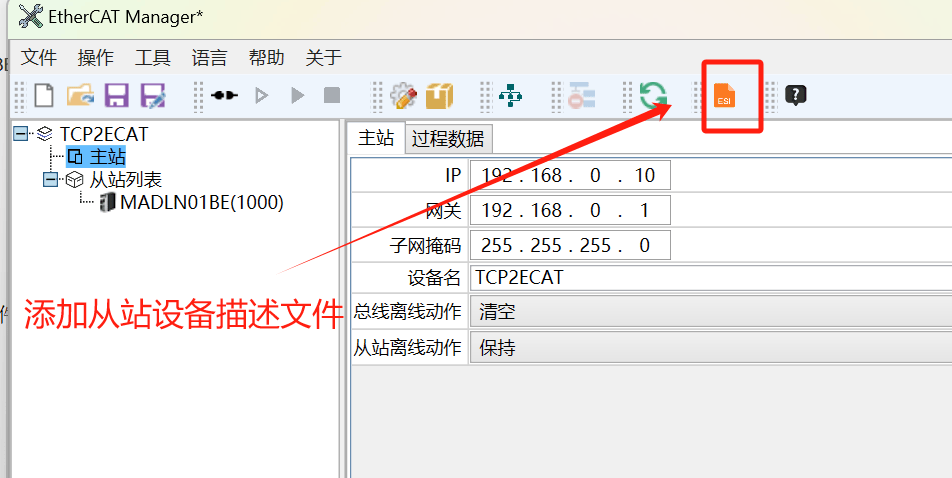

      添加松下伺服的ESL文件，并將其導入網關配置之中

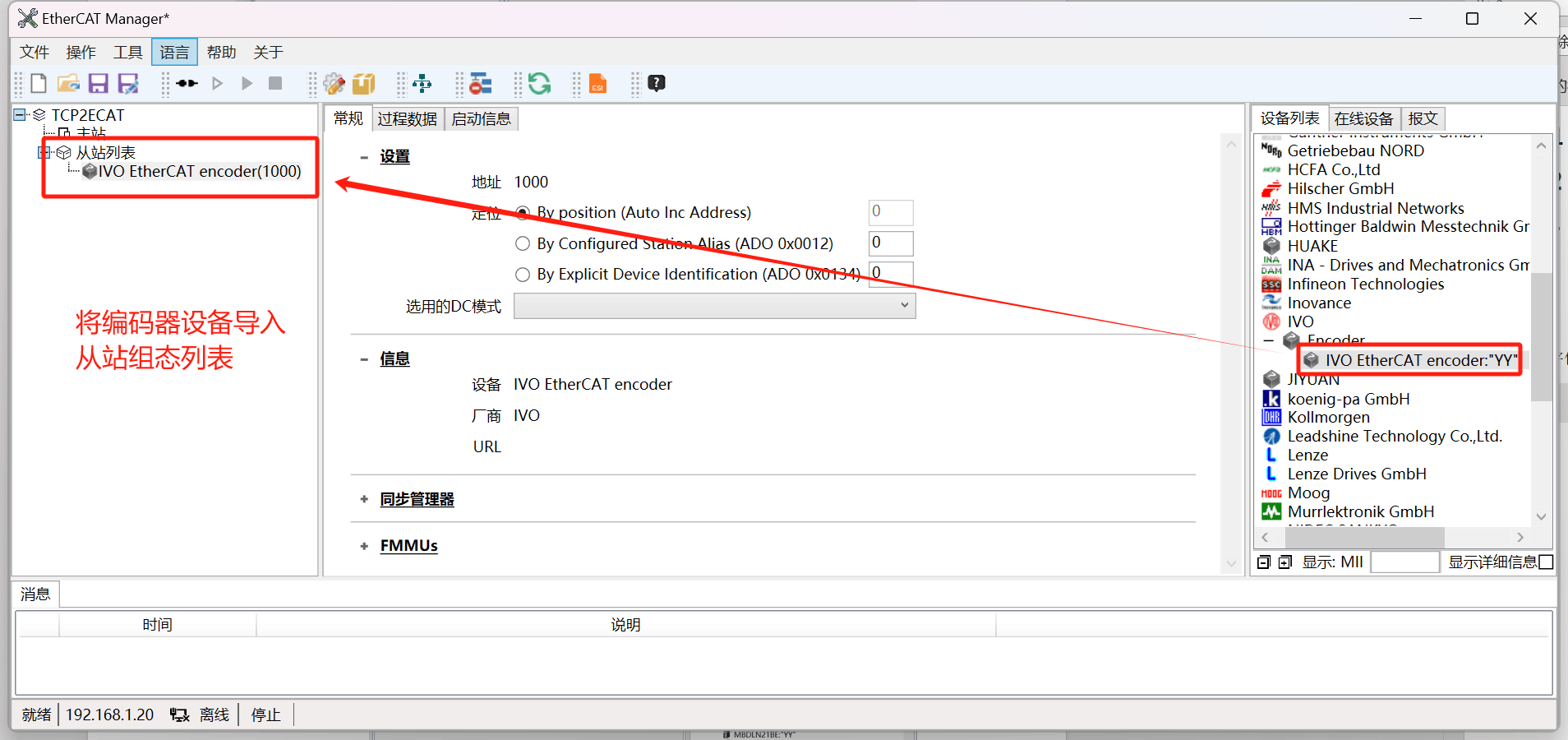

      導入文件后將從站添加到網關組態之中

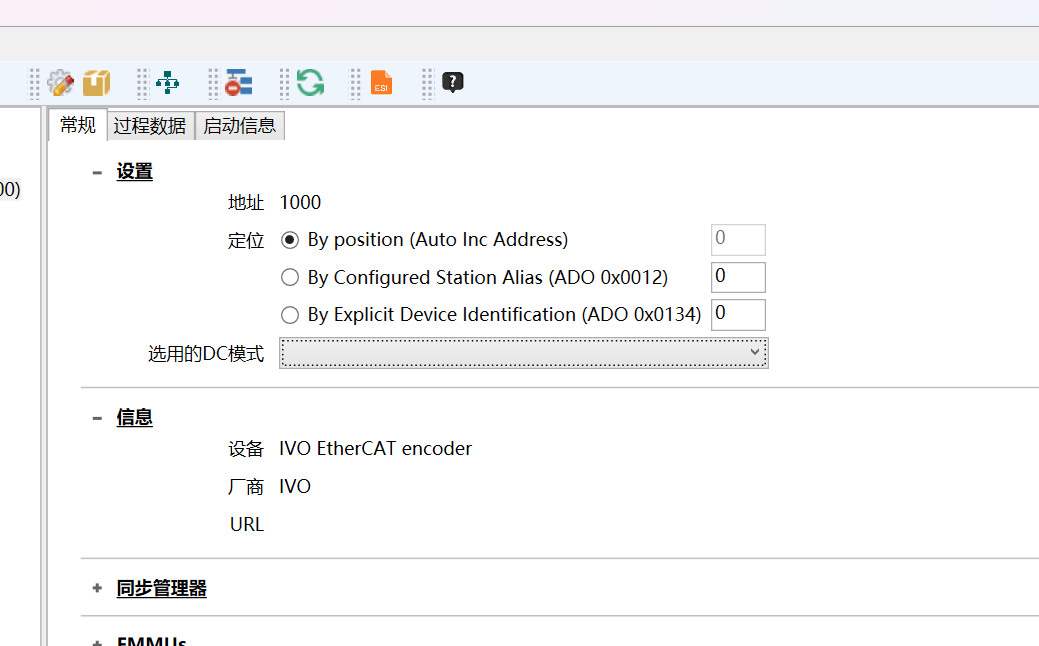

      設置地址的設置方式

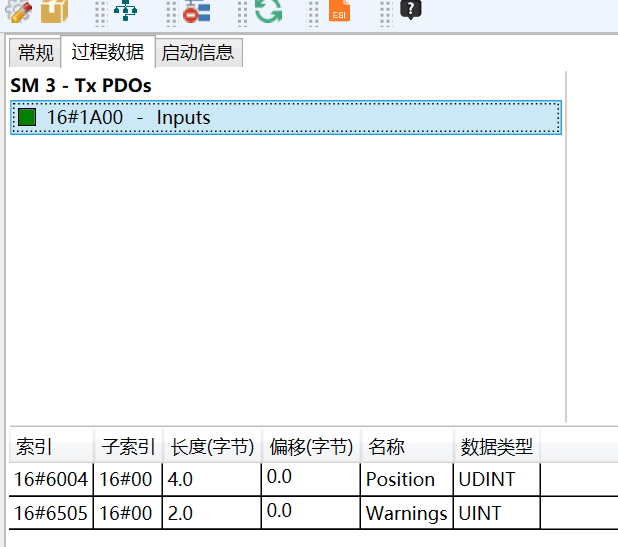

      設置用到的PDO的參數，有些時文件默認的不可修改

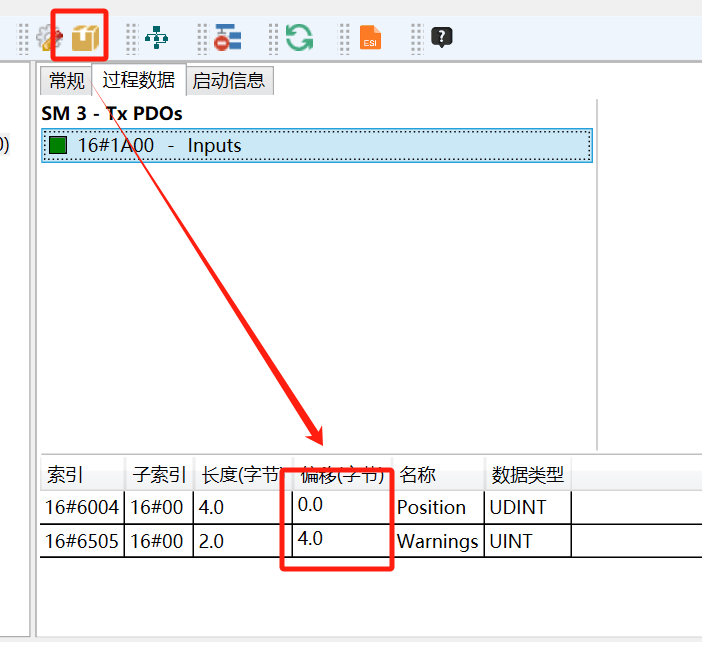

      配置好參數之后點擊生成來分配內存映射地址


      到此網關配置完成，將組態下載網關。

      打開主站模擬軟件ModbusPoll，電腦連接網關ModbusTCP口

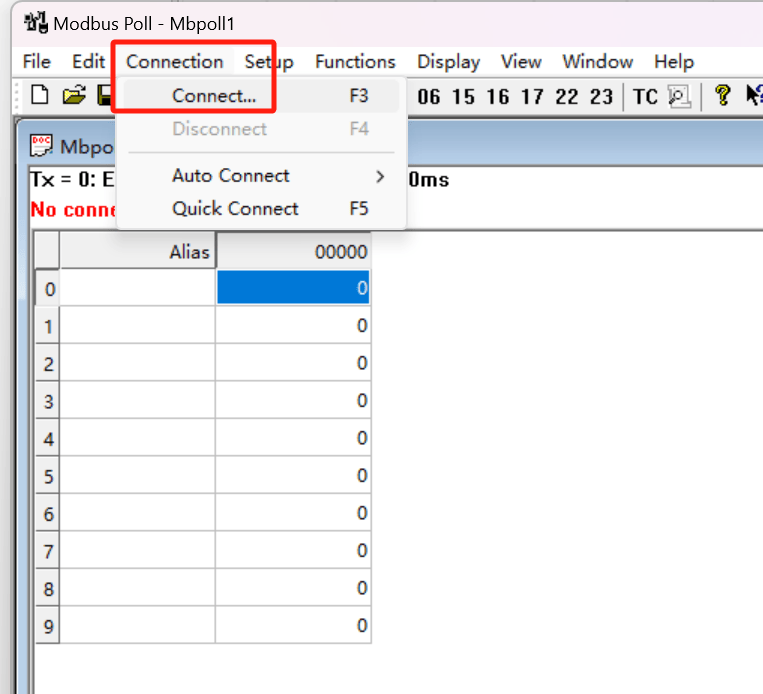

      點擊Connection-Connection

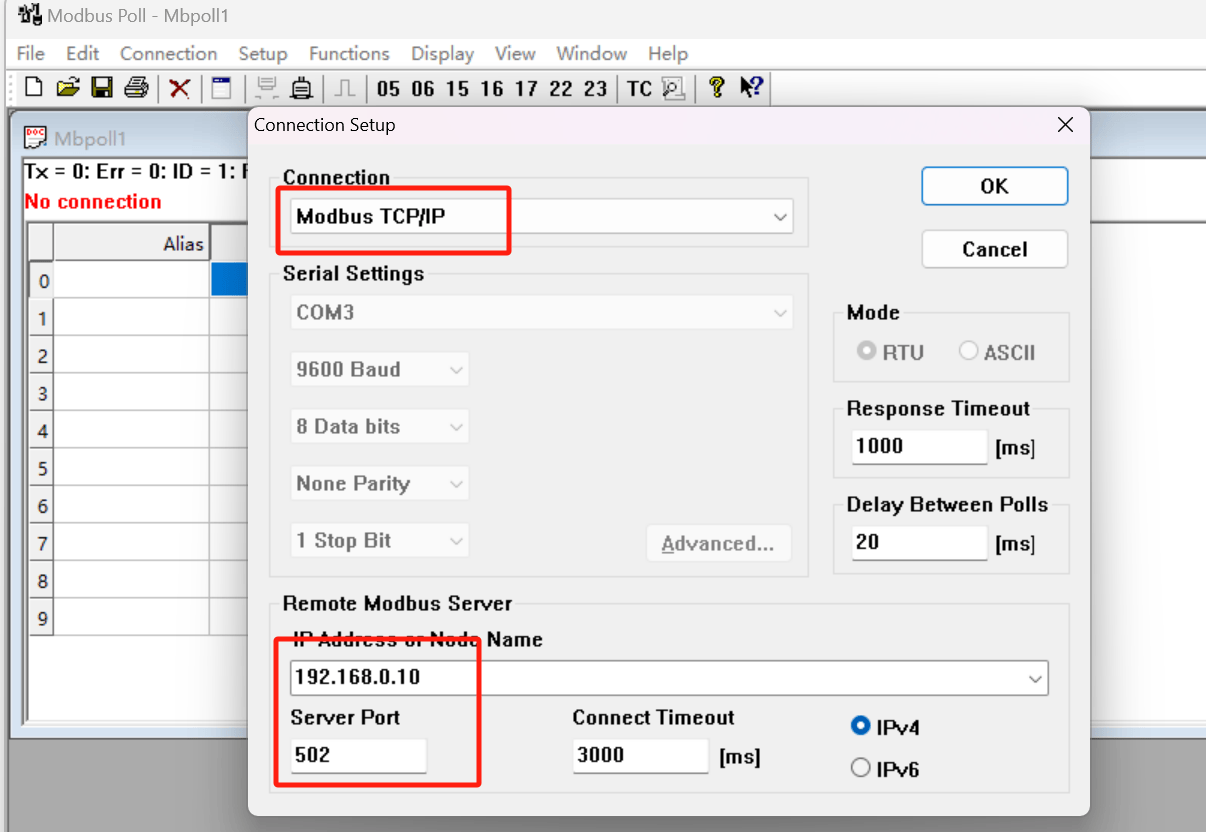

      模式選擇ModbusTCP/IP輸入網關IP地址102.168.0.10 端口502，完成后點擊OK即可連接網關對編碼器數據進行讀寫。
