本案例是客戶使用西門子200Smart通過開疆智能ModbusTCP轉Devicenet網關連接費托斯閥島，具體配置過程如下。

配置過程

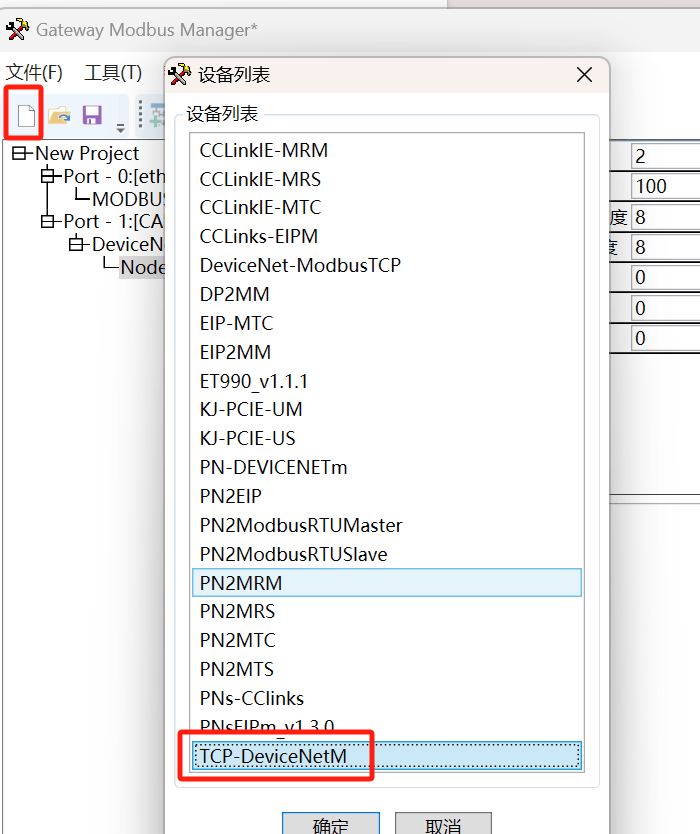

1. 打開網關配置軟件“Gateway Configuration Studio”

新建項目，選擇TCP-DevicenetM

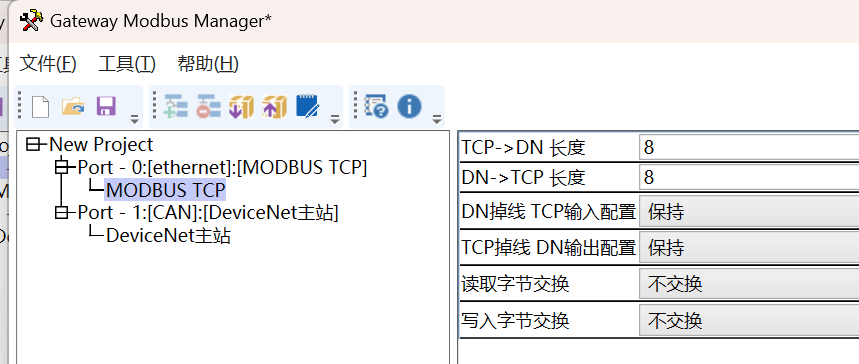

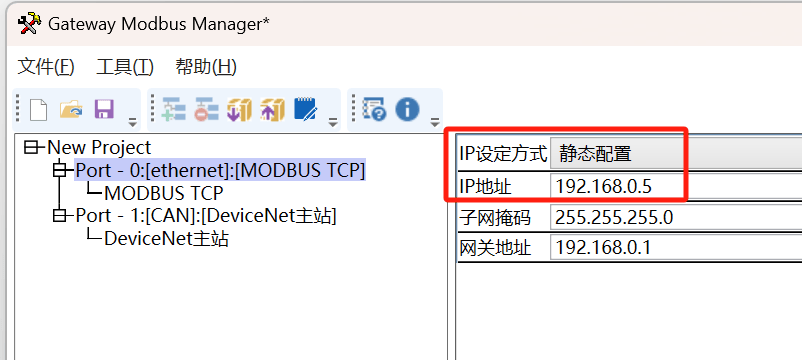

2. 設置網關的ModbusTCP一側的IP地址以及數據長度。并設置網關短線后的數據處理方式以及字節交換順序

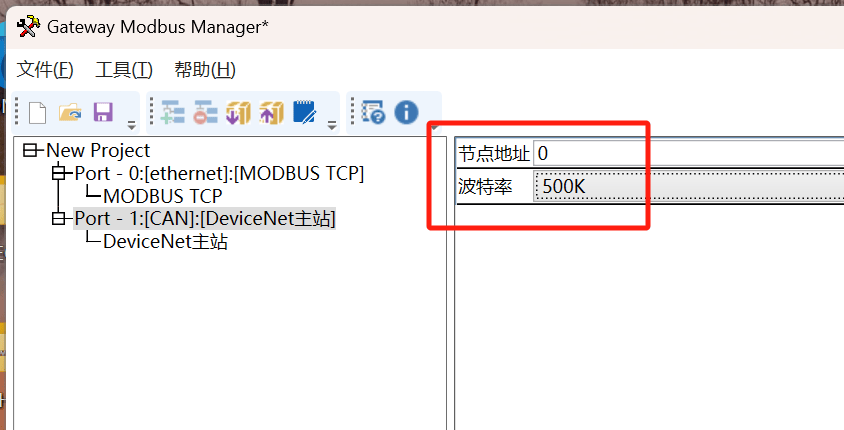

3. 設置網關的Devicenet節點地址以及波特率，與機器人配置保持一致。

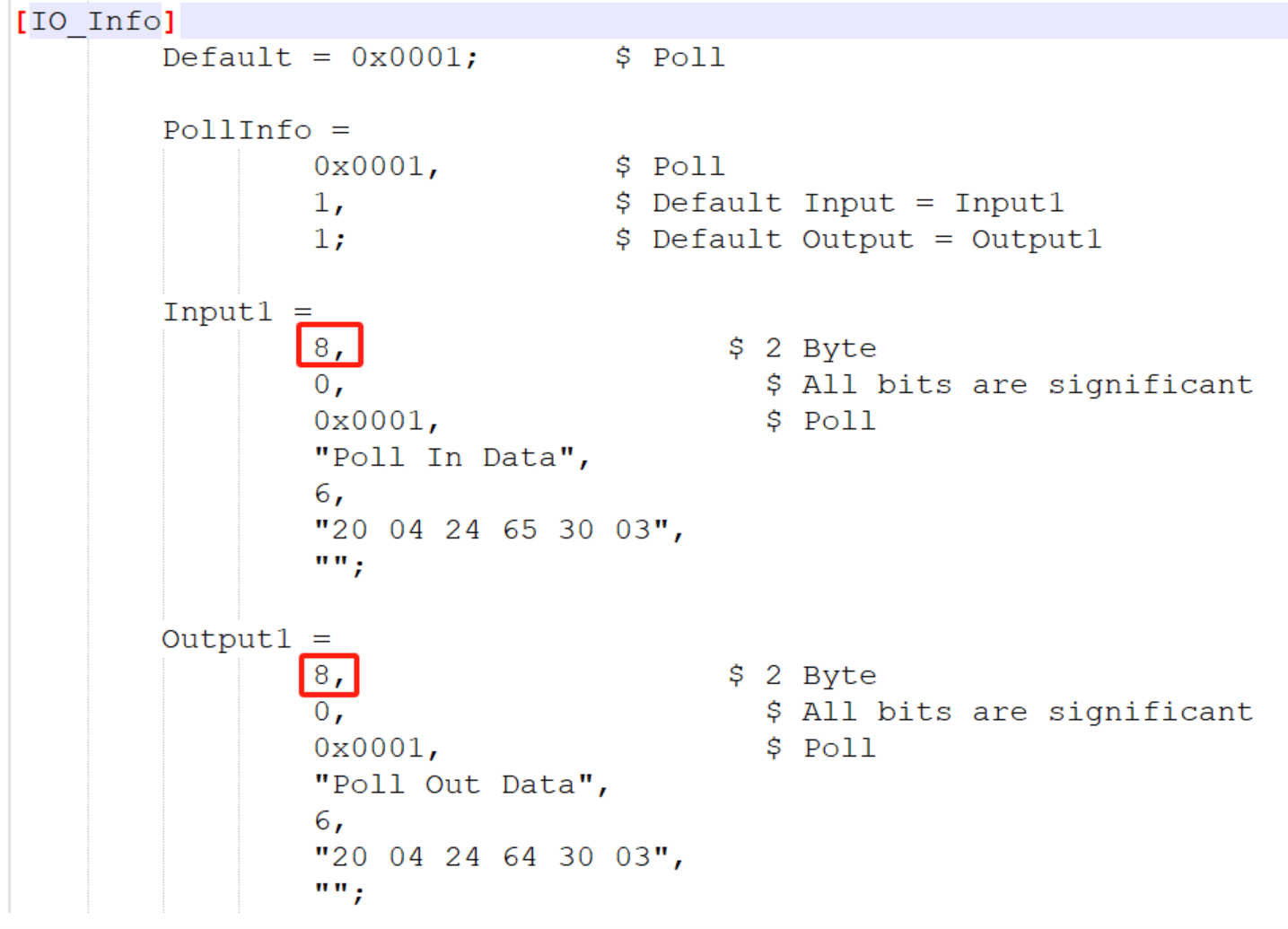

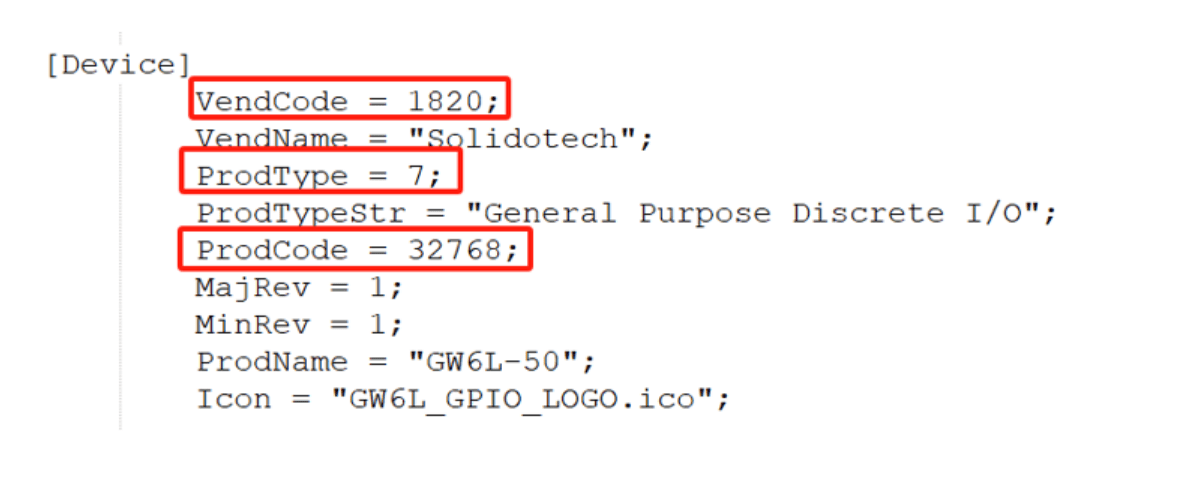

通過從站EDS文件找到所需要填寫的從站參數

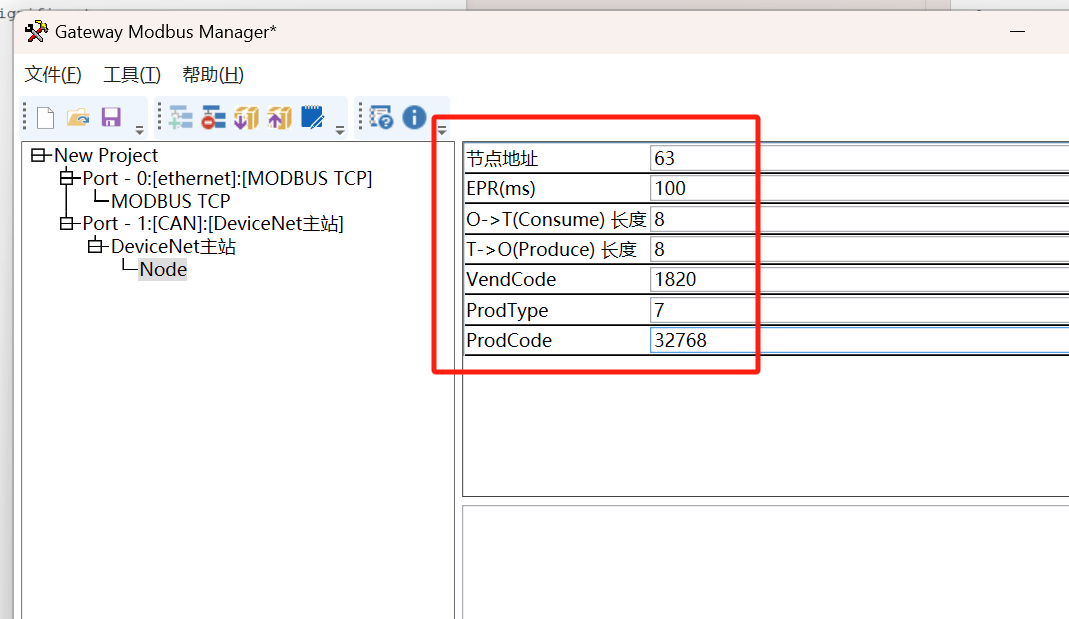

將上圖參數填寫進入網關。

配置完成后下載進入網關。并開始配置200Smart

基礎知識

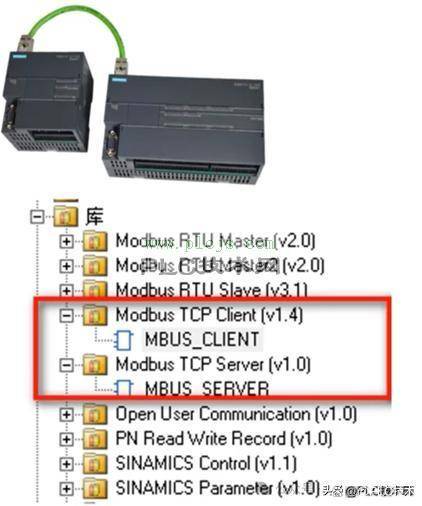

（1）200SMART 和其他設備采用 Modbus TCP 通信協議的時候，得調用軟件本身自帶的通信指令才能實現編程。就像下面這張圖展示的那樣：“MBUS_CLIENT”是客戶端的指令，“MBUS_SERVER”是服務器的指令。

(2) “MBUS_CLIENT”是客戶端指令

“MBUS_CLIENT”指令能讓 S7-200 SMART CPU 變成 Modbus TCP 客戶端，然后通過以太網跟 Modbus TCP 服務器進行通信。憑借“MODBUS_CLIENT”指令，可以在客戶端和服務器之間搭建連接、發送 Modbus 請求，還能接收響應。

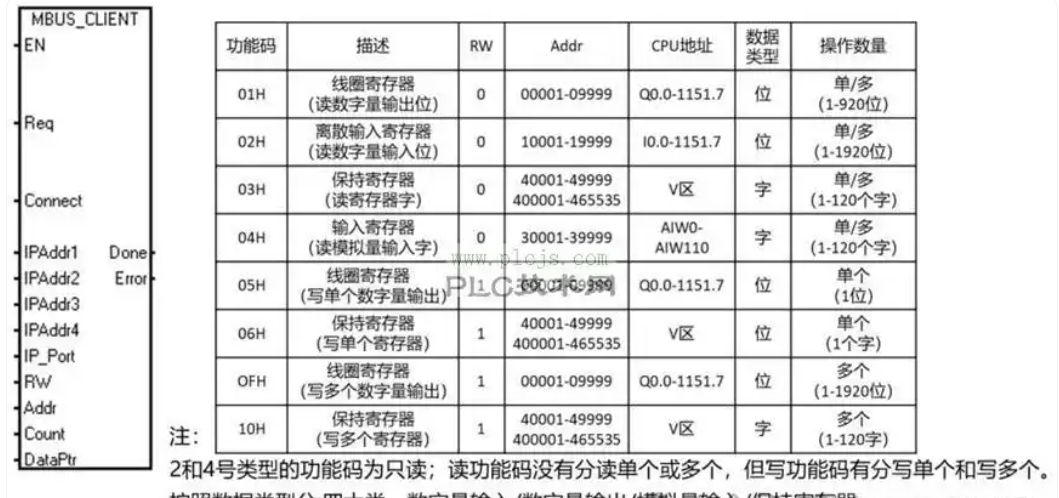

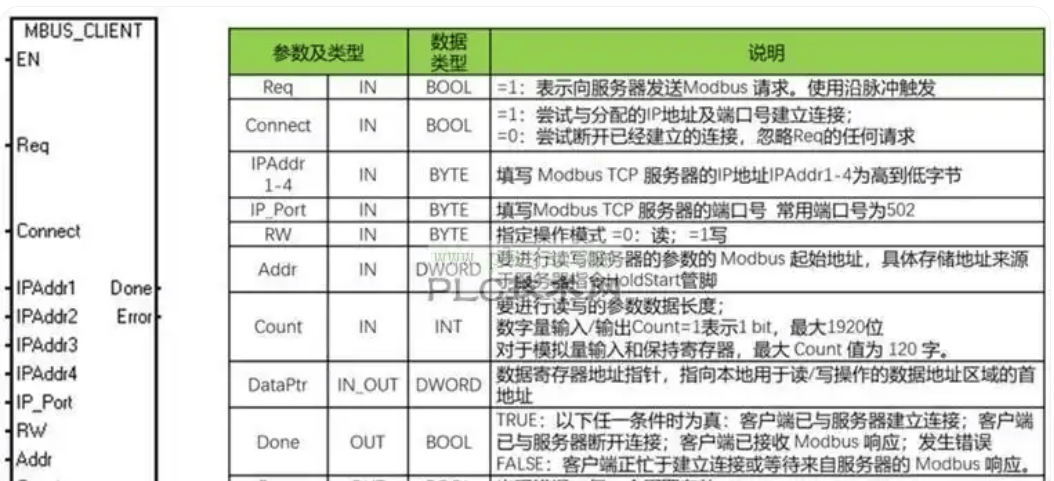

指令管腳填寫如下圖所示：

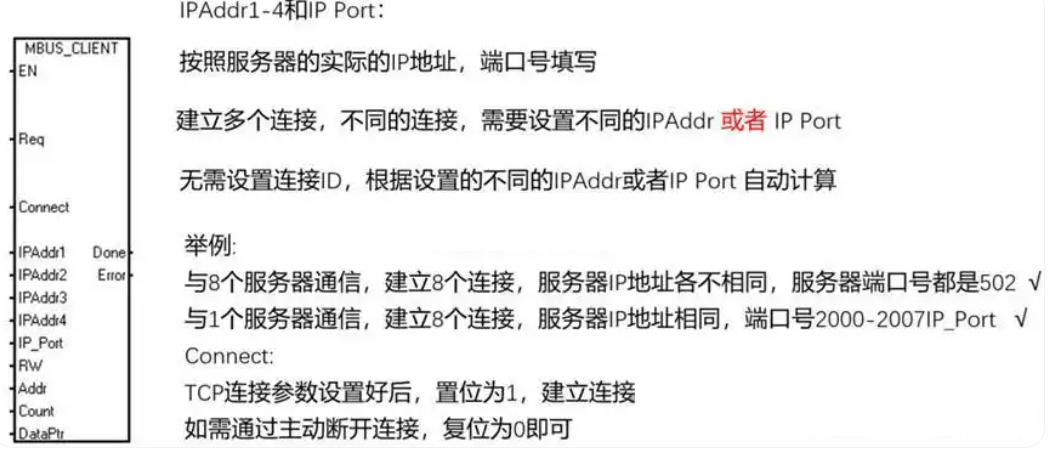

編寫指令要點：

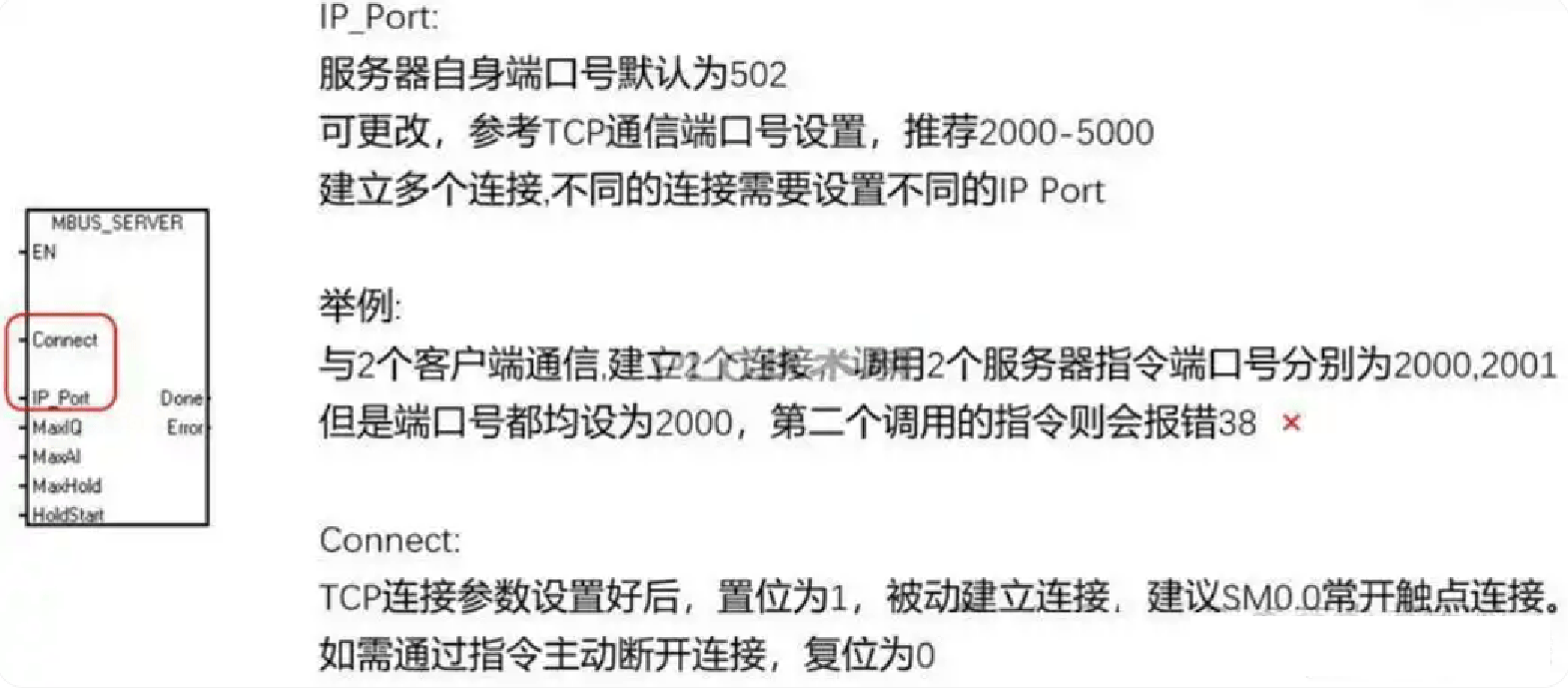

服務器指令：

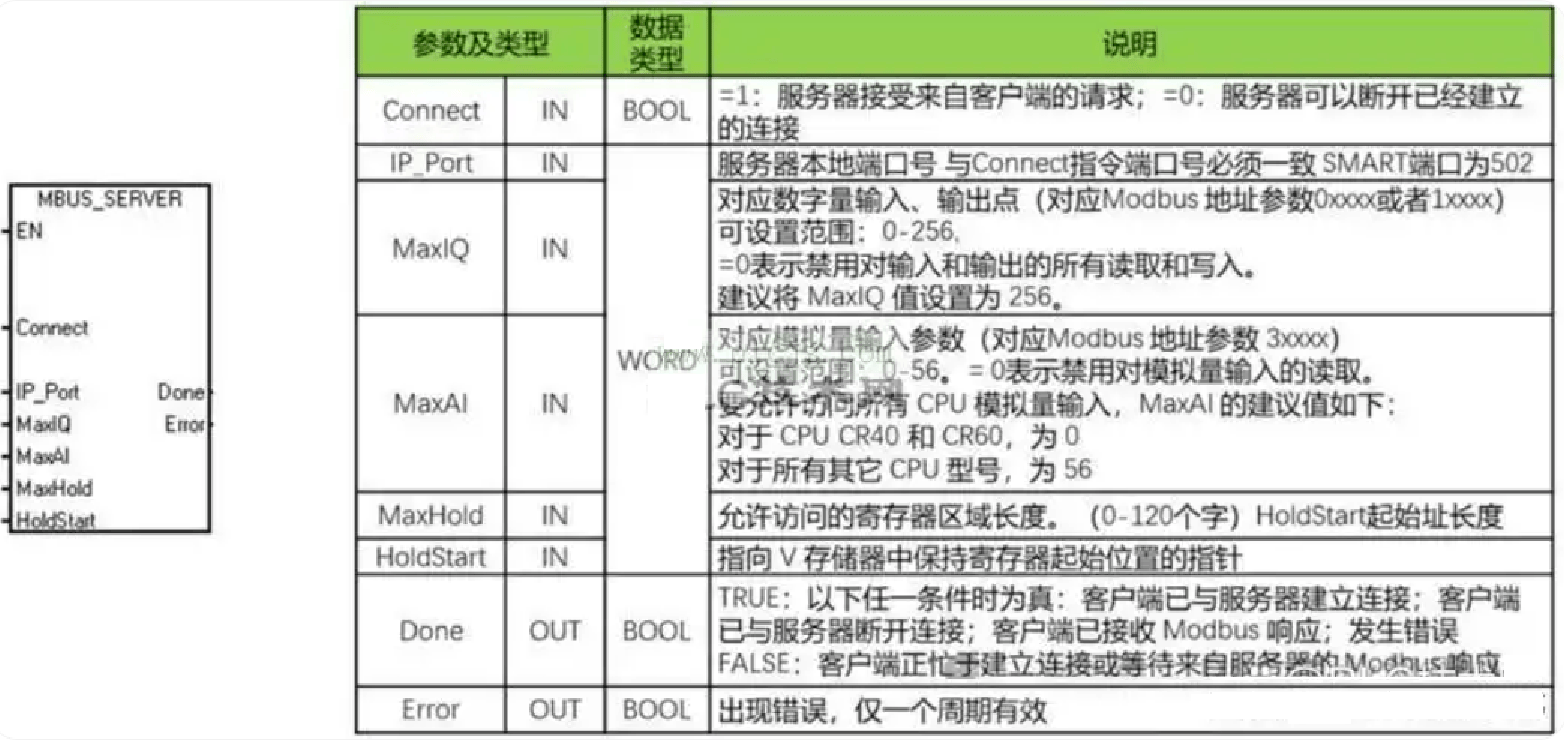

服務器指令編程要點：

3.用指令根據控制要求編寫程序

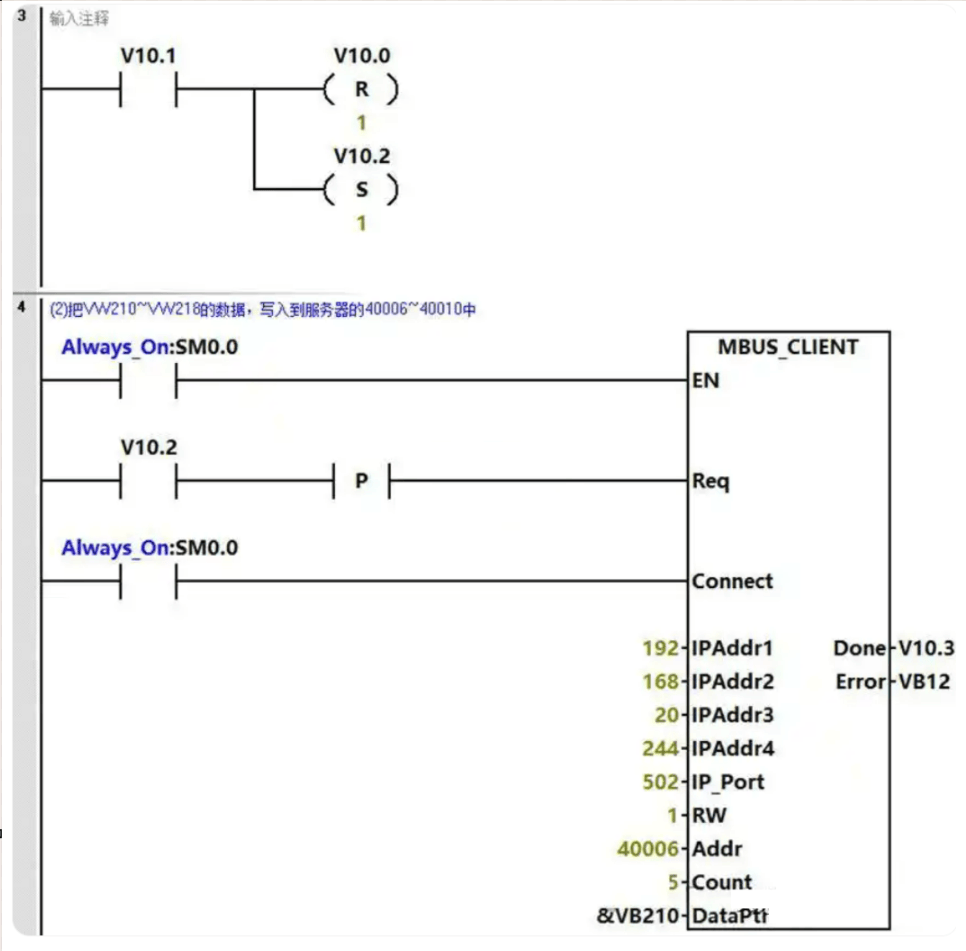

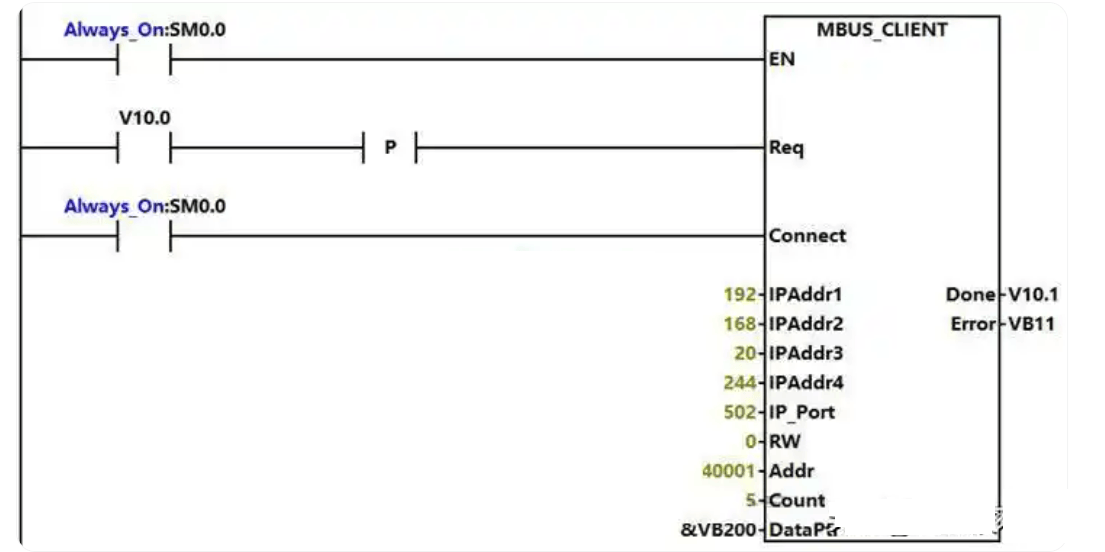

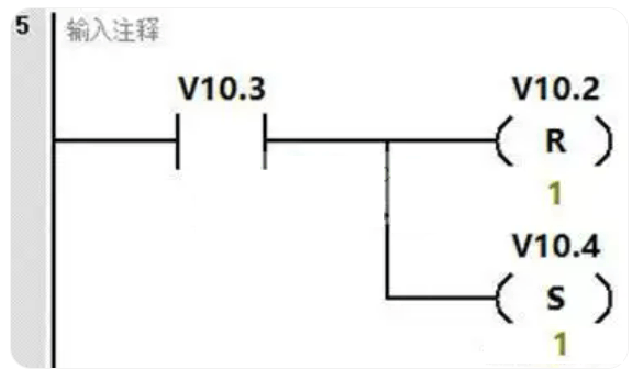

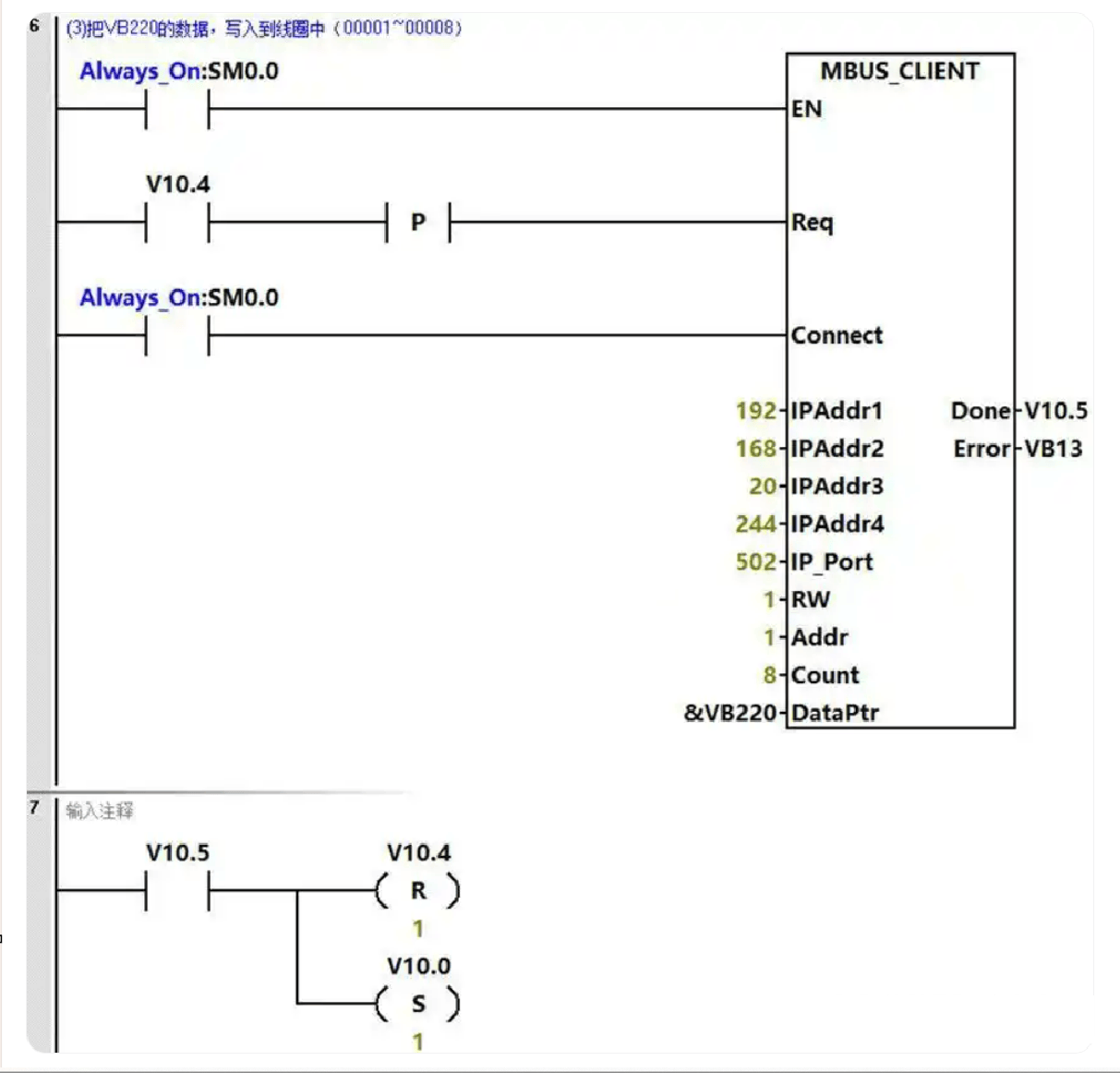

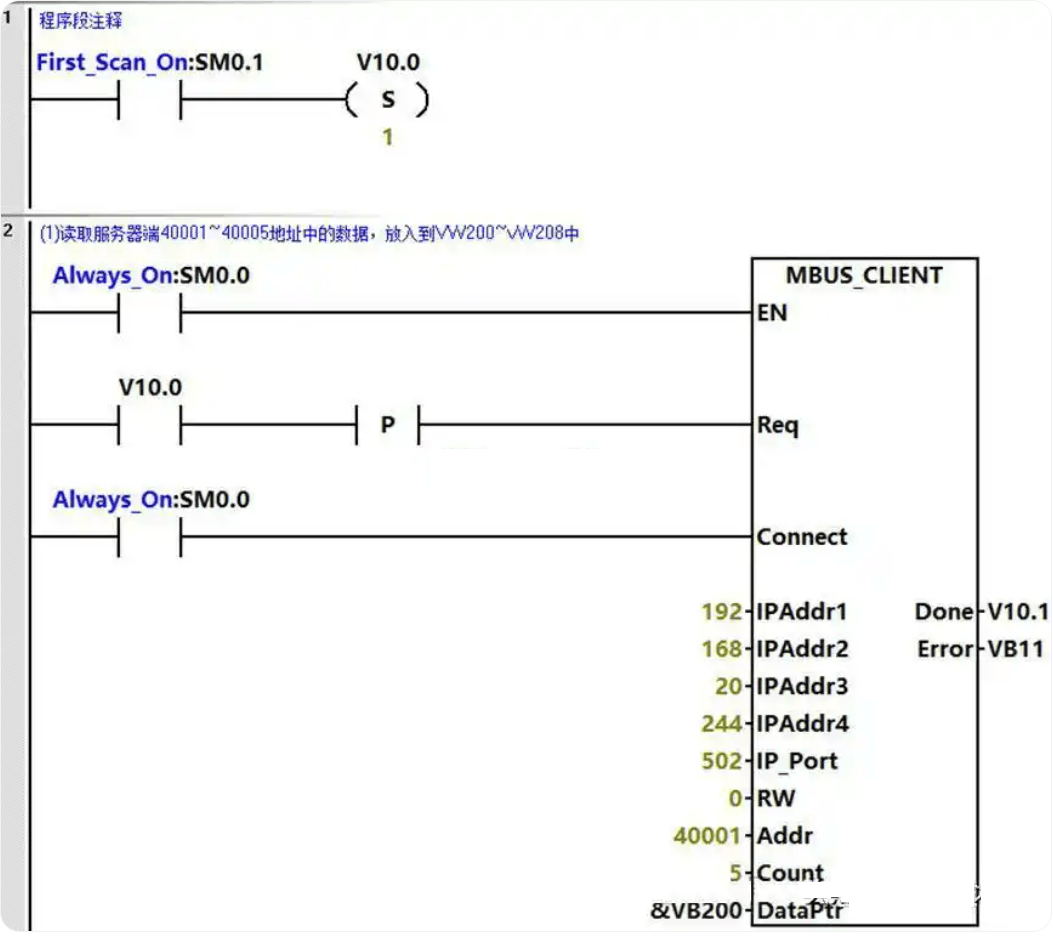

(1)客戶端程序

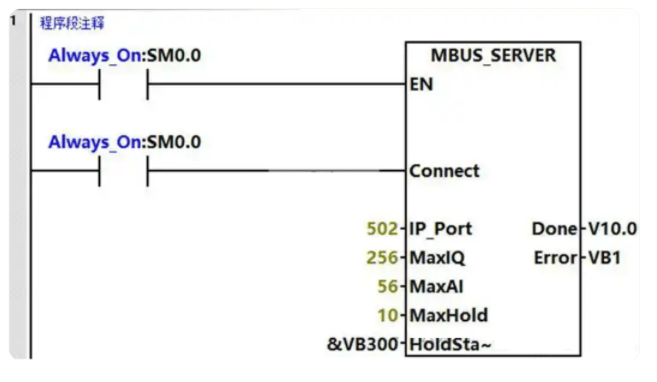

(2)服務器程序

配置完成后將組態下載進PLC，設定好閥島的從站地址后，將所有設備上電，觀察指示燈狀態正確后及代表通訊正常。
