      開疆智能ModbusTCP轉Canopen網關連接匯川PLC配置案例

      開疆智能網關配置案例 ? 來源：開疆智能網關配置案例 ? 作者：開疆智能網關配置 ? 2025-06-11 09:20 ? 次閱讀

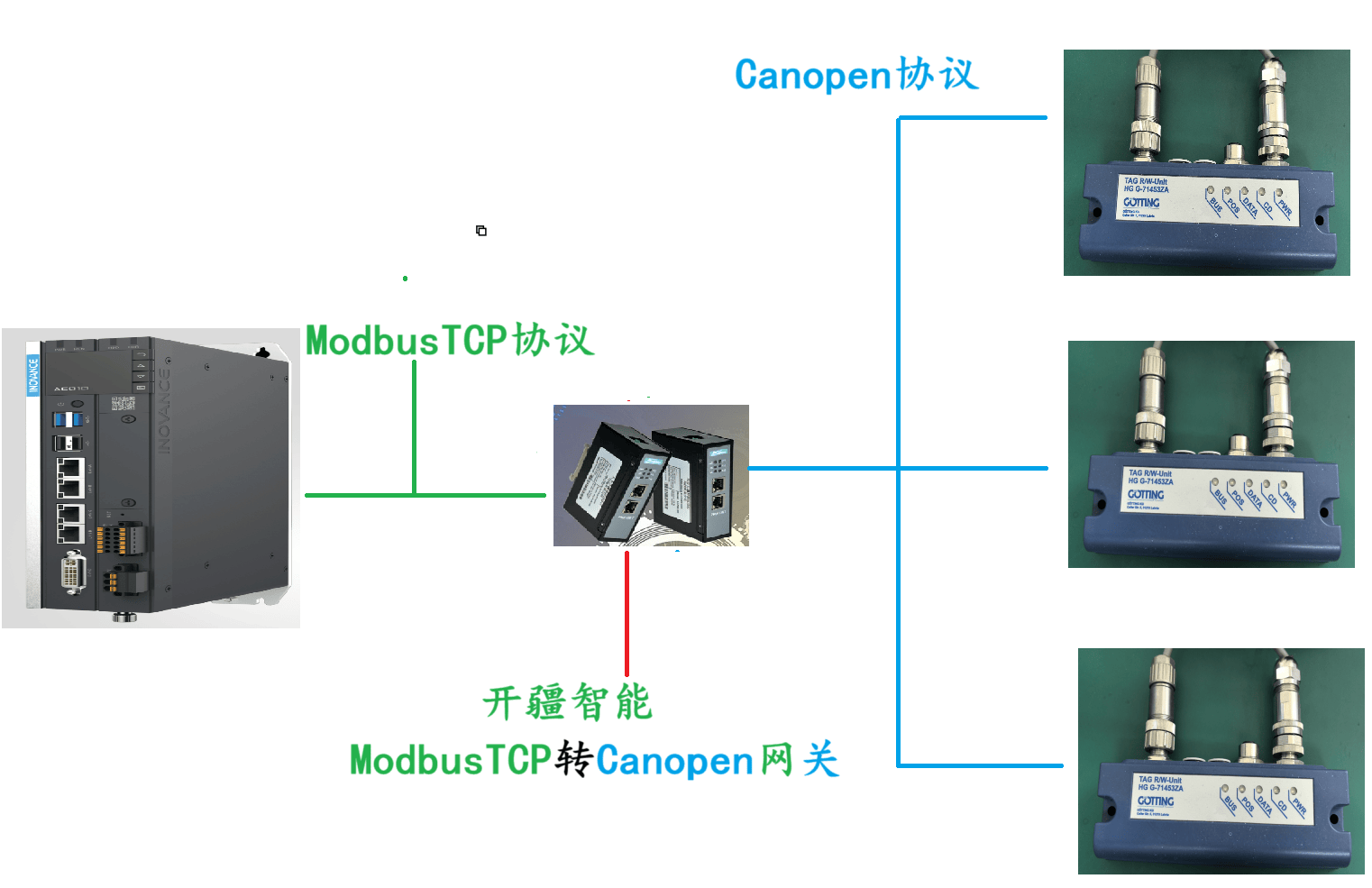

      本案例是通過開疆智能研發的ModbusTCP轉Canopen網關將匯川PLC與陀螺儀連接進行組網通訊。


      準備階段

      軟件：InoProShop(V1.7.3)，CANopen Configuration Studio

      PLC：匯川AC801-0221-R0R0

      網關：開疆智能ModbusTCP轉Canopen網關

      陀螺儀：Gotting陀螺儀

      配置過程

      首先打開網關配置軟件“CANopen Configuration Studio”進行配置

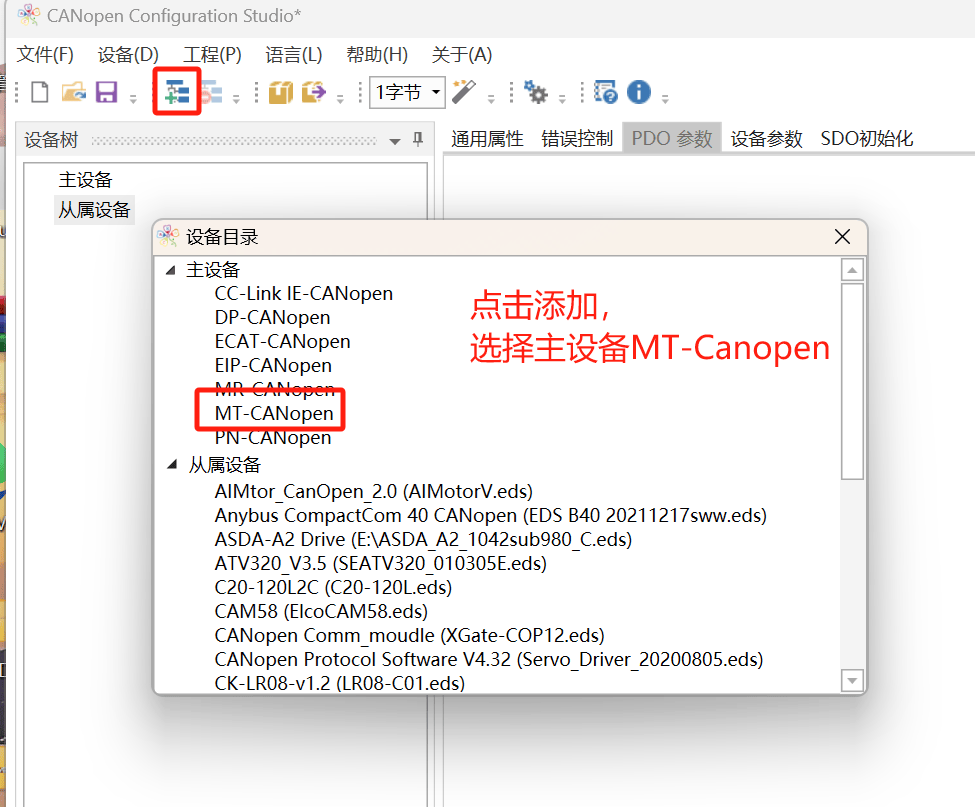

      新建項目，選擇MT-Canopen

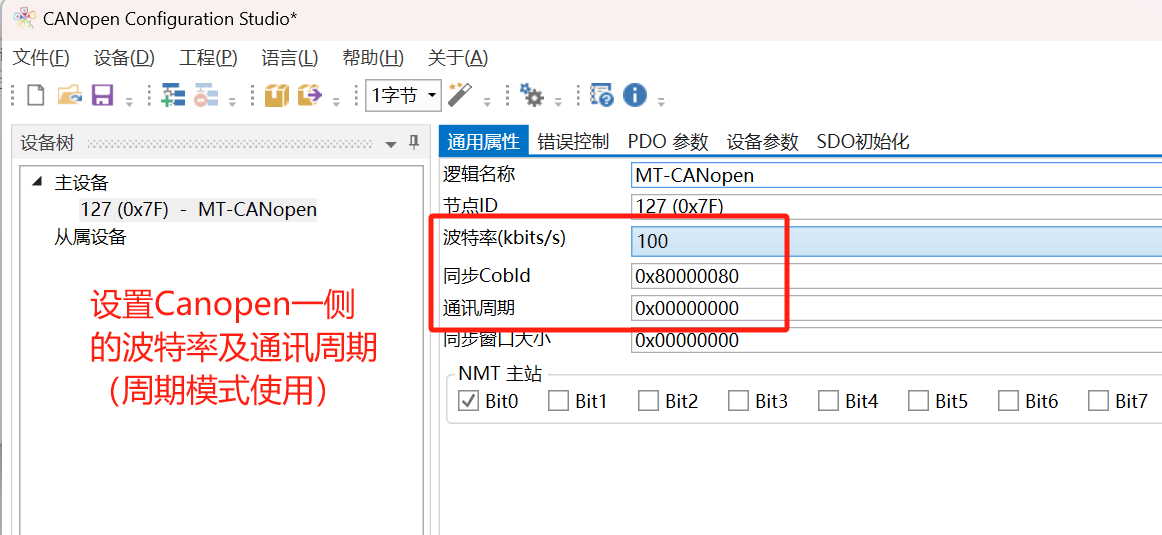

      設置網關與陀螺儀通訊的Canopen參數，包括波特率及周期時間等

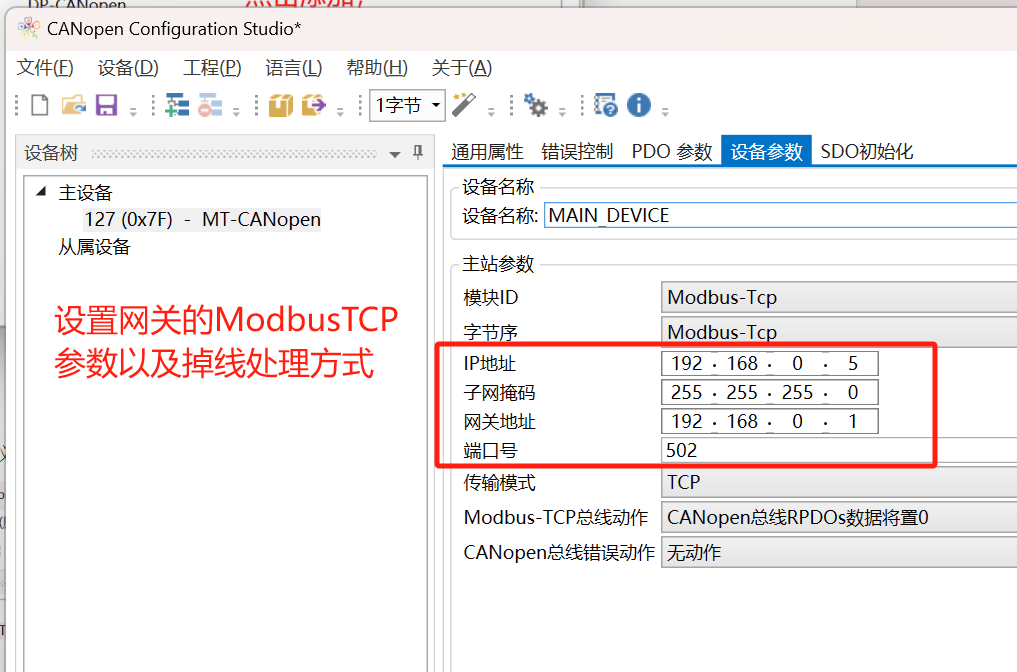

      設置網關在ModbusTCP一側的IP地址，以及掉線后的數據處理方式。

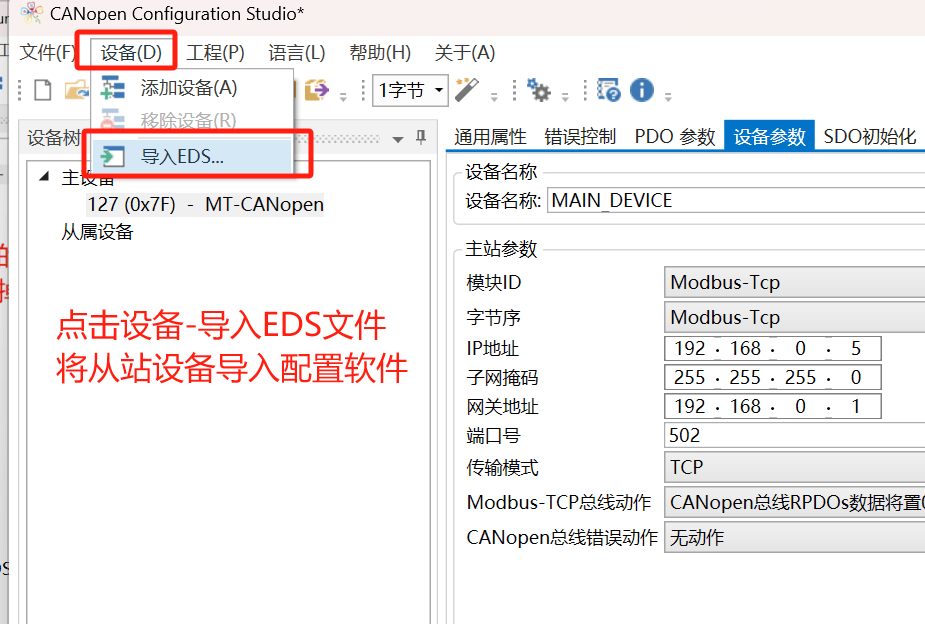

      添加陀螺儀的EDS文件，可從官網下載。

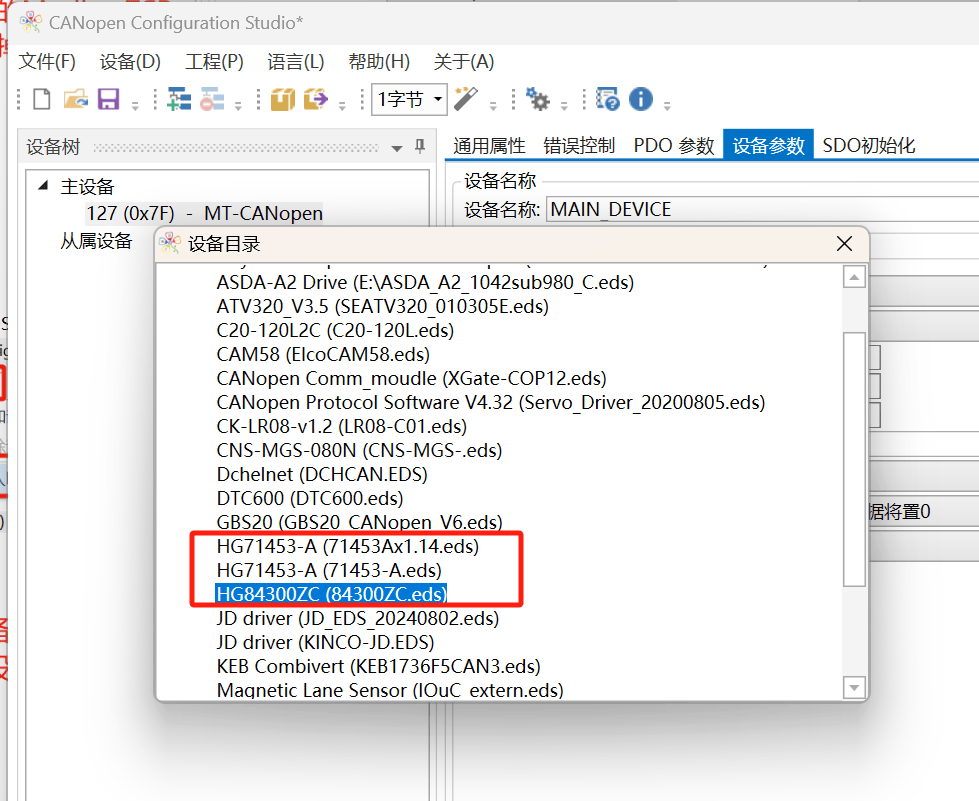

      選擇對應的從站設備

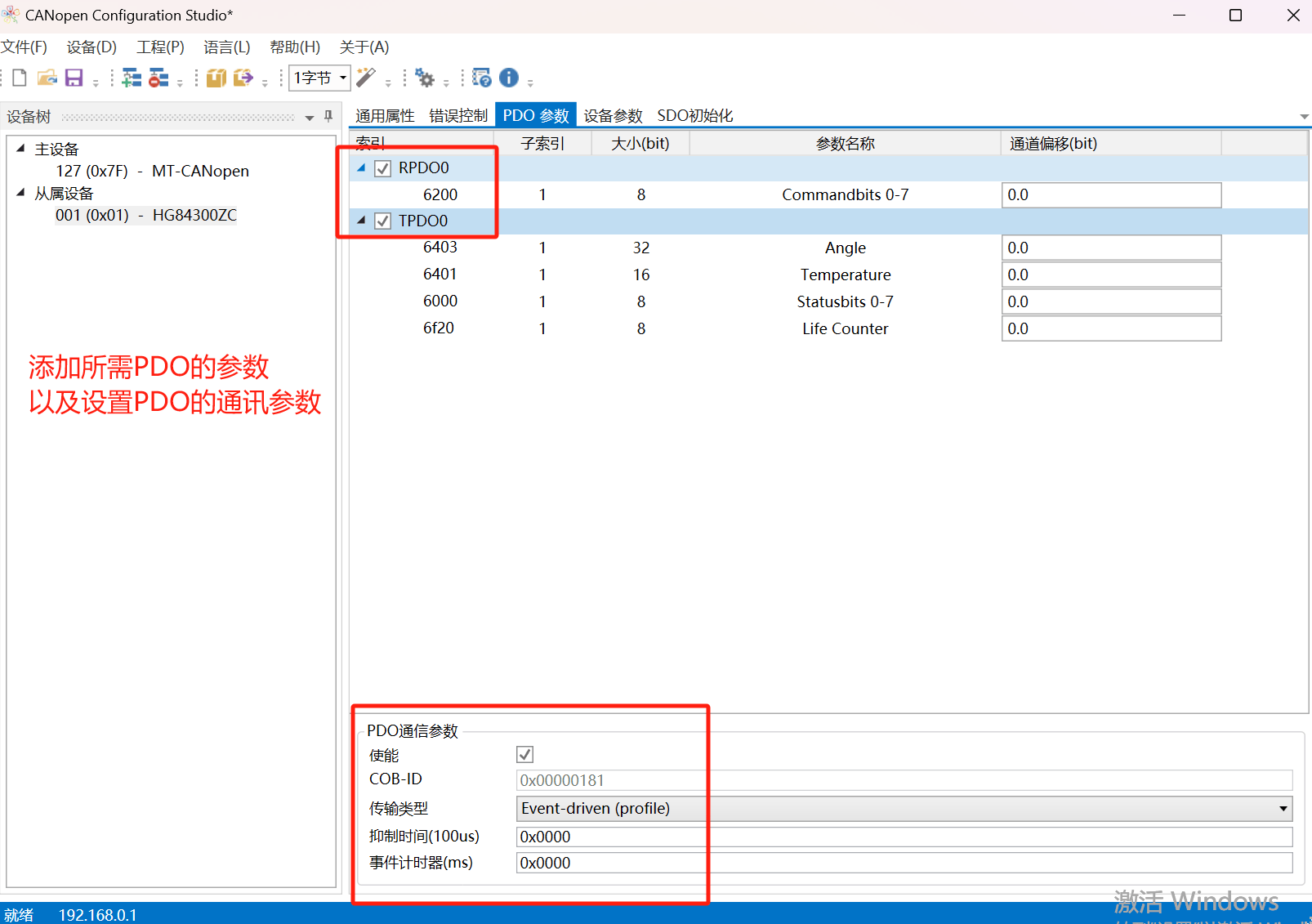

      添加好從站進行配置。


      分配好配置確認無誤后，將配置下載進網關。

      PLC組態

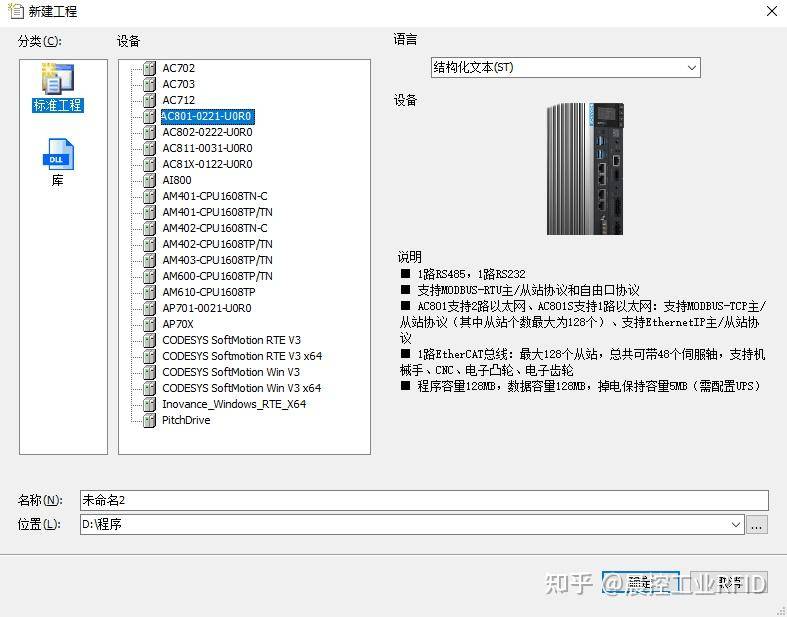

      1、新建程序

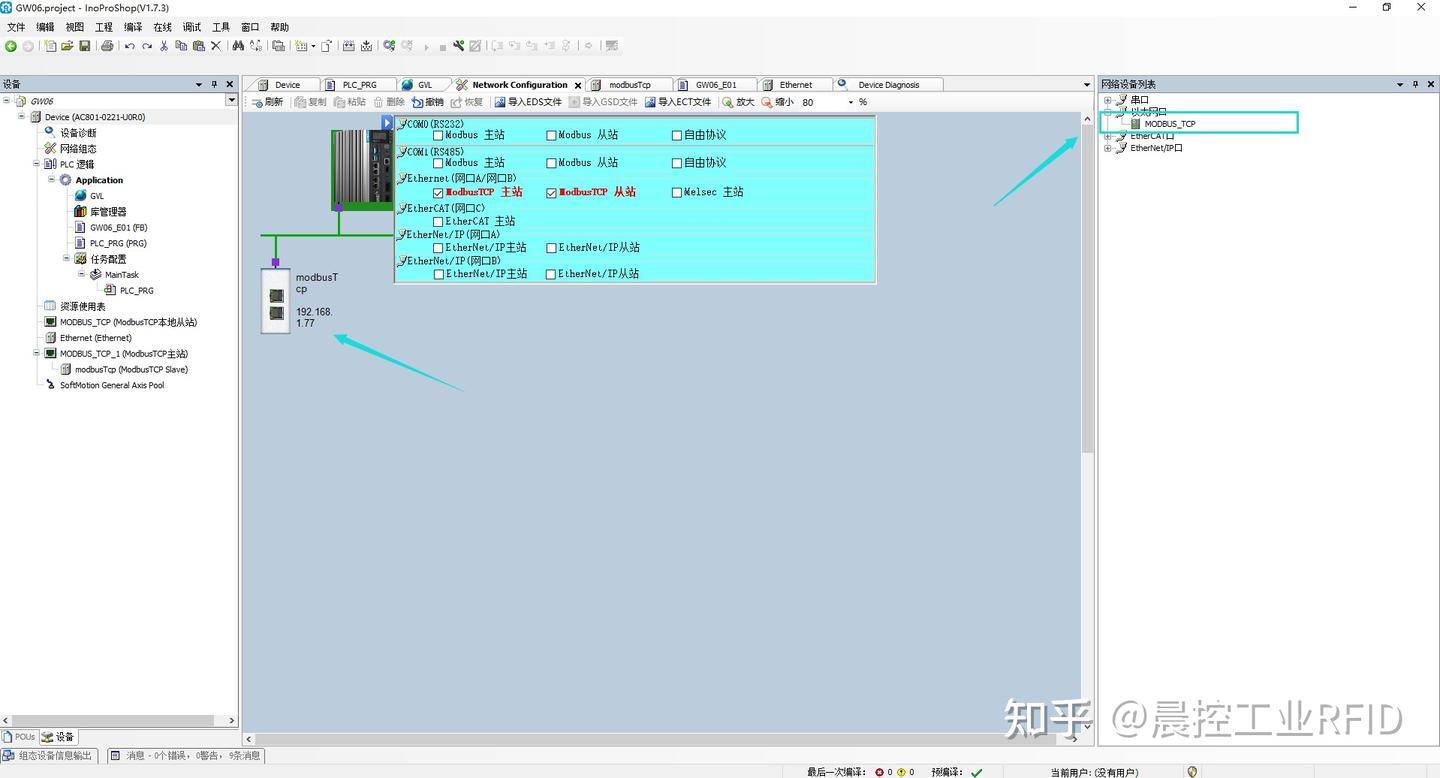

      2在網絡組態中右邊添加一個MODBUS_TCP從站

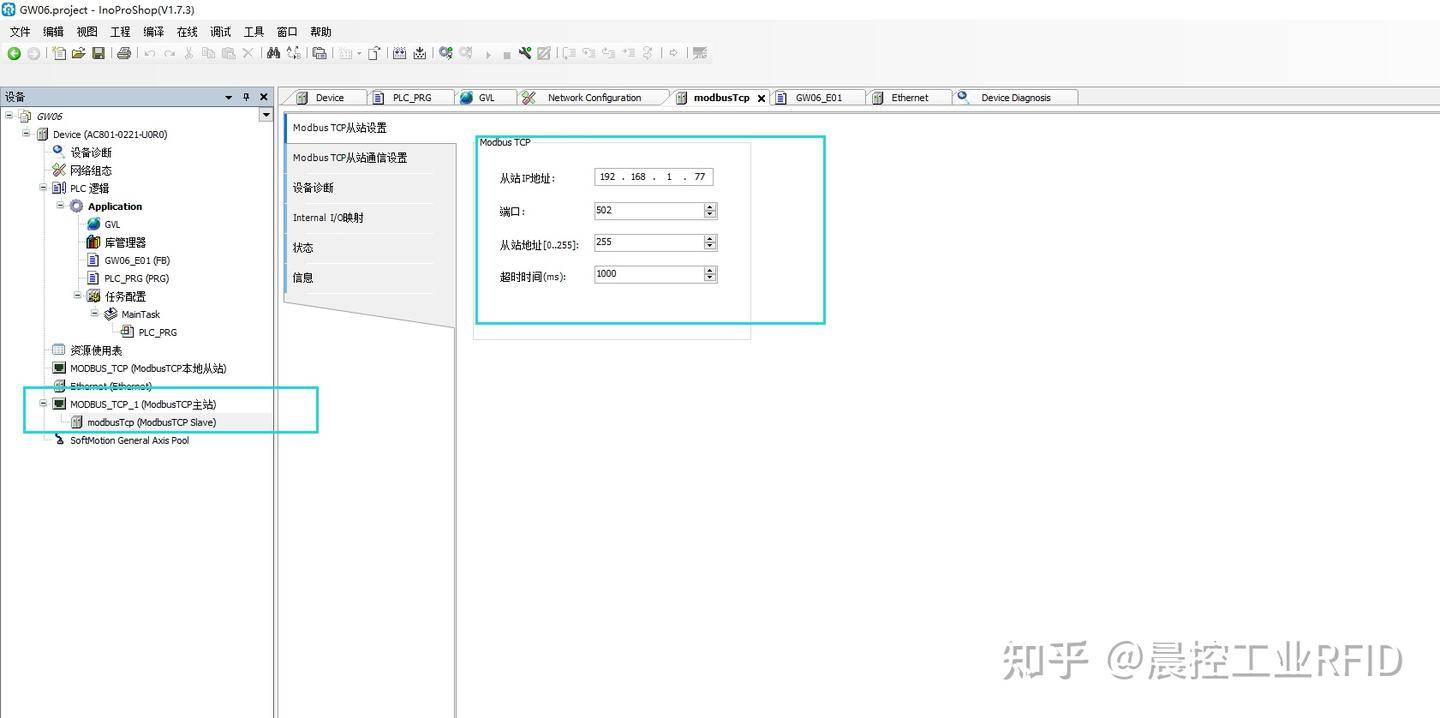

      3、進入剛剛添加的modbustcp從站，設置設備IP地址。

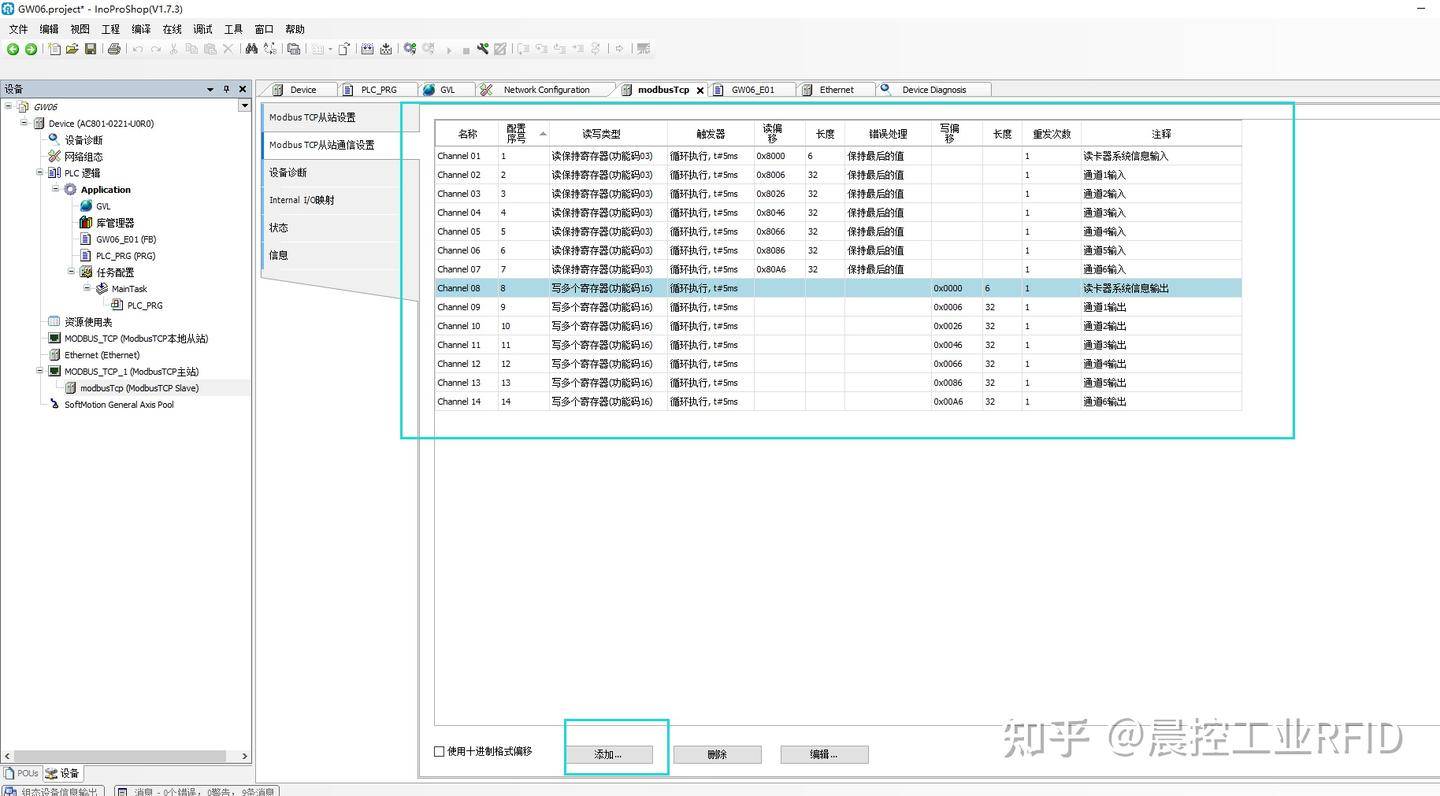

      4、在Modbus TCP從站通信設置中，添加通道（已下圖為例：共輸入輸出共7個設置）


      5、在MODBUSTCP映射中可以看到映射對應的地址，點擊在線然后下載入plc運行，即可連接完成。

      審核編輯 黃宇
