      開疆智能ModbusTCP轉Canopen網關連接AB PLC與臺達伺服通訊案例

      開疆智能網關配置案例 ? 來源：開疆智能網關配置案例 ? 作者：開疆智能網關配置 ? 2025-06-10 10:27 ? 次閱讀

      本案例是羅克韋爾PLC通過開疆智能ModbusTCP轉Canopen網關連接臺達A2伺服的配置案例。


      配置方法：

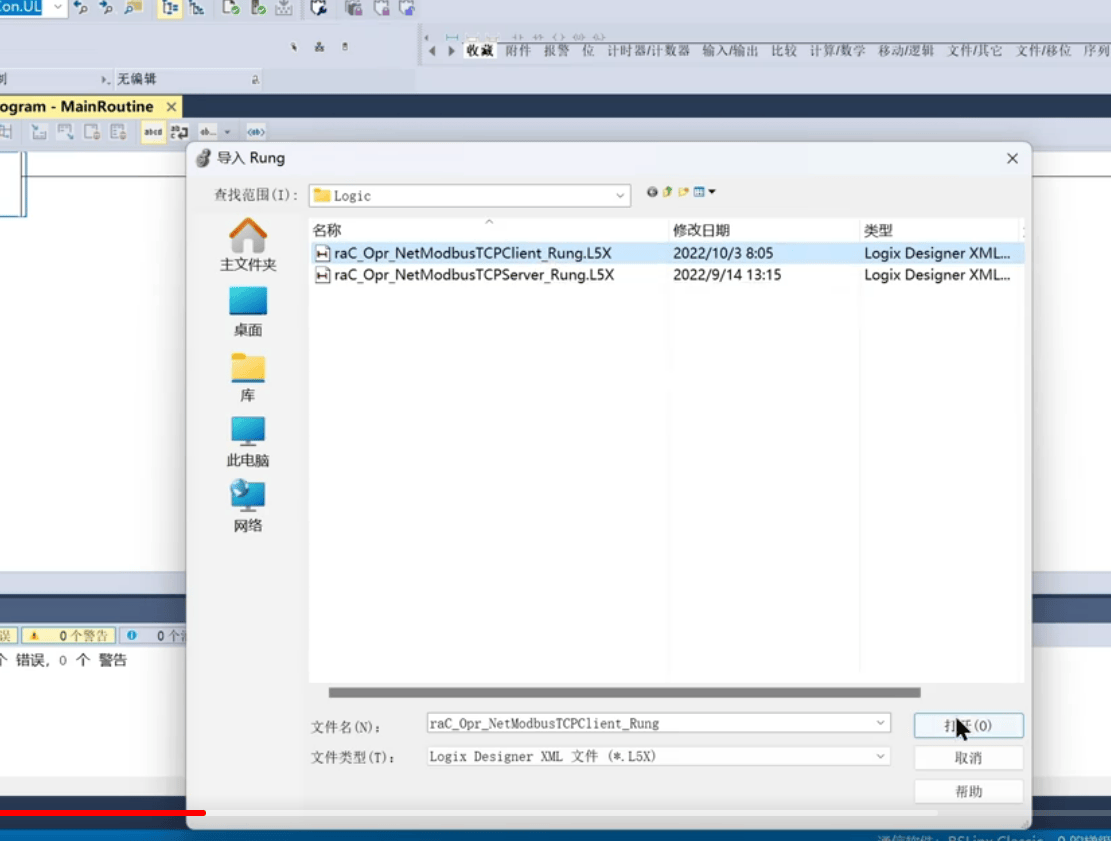

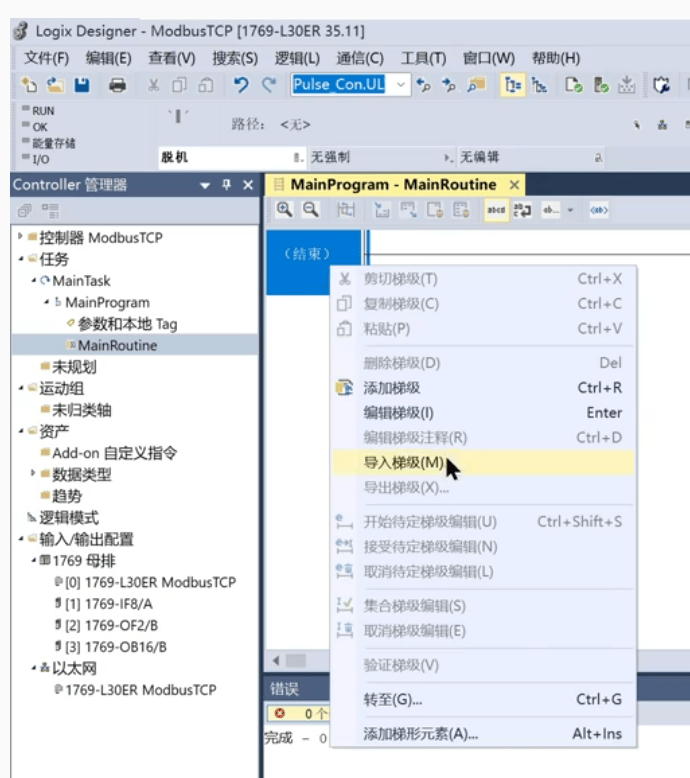

      首先打開PLC配置軟件“Studio5000”并新建項目導入通訊文件

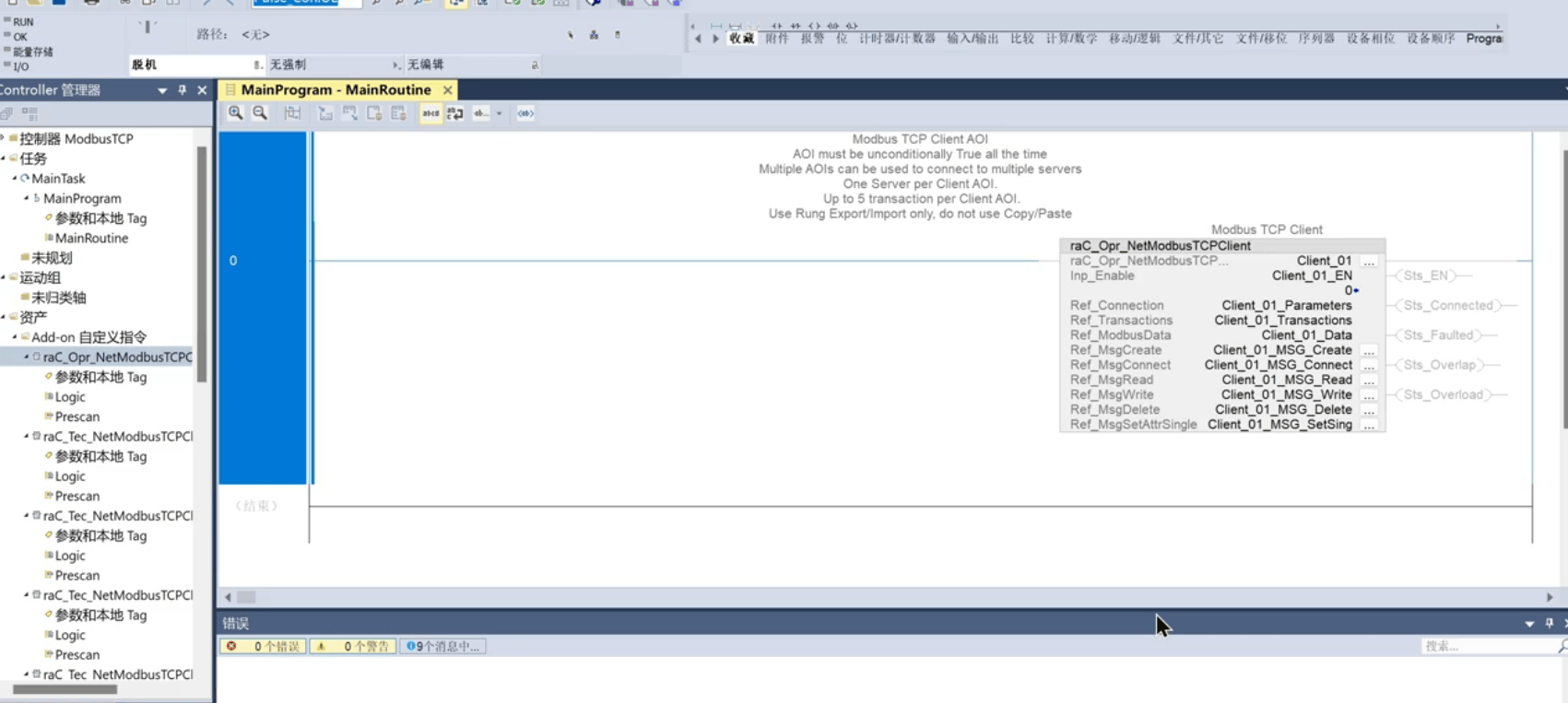

      對功能塊進行設置

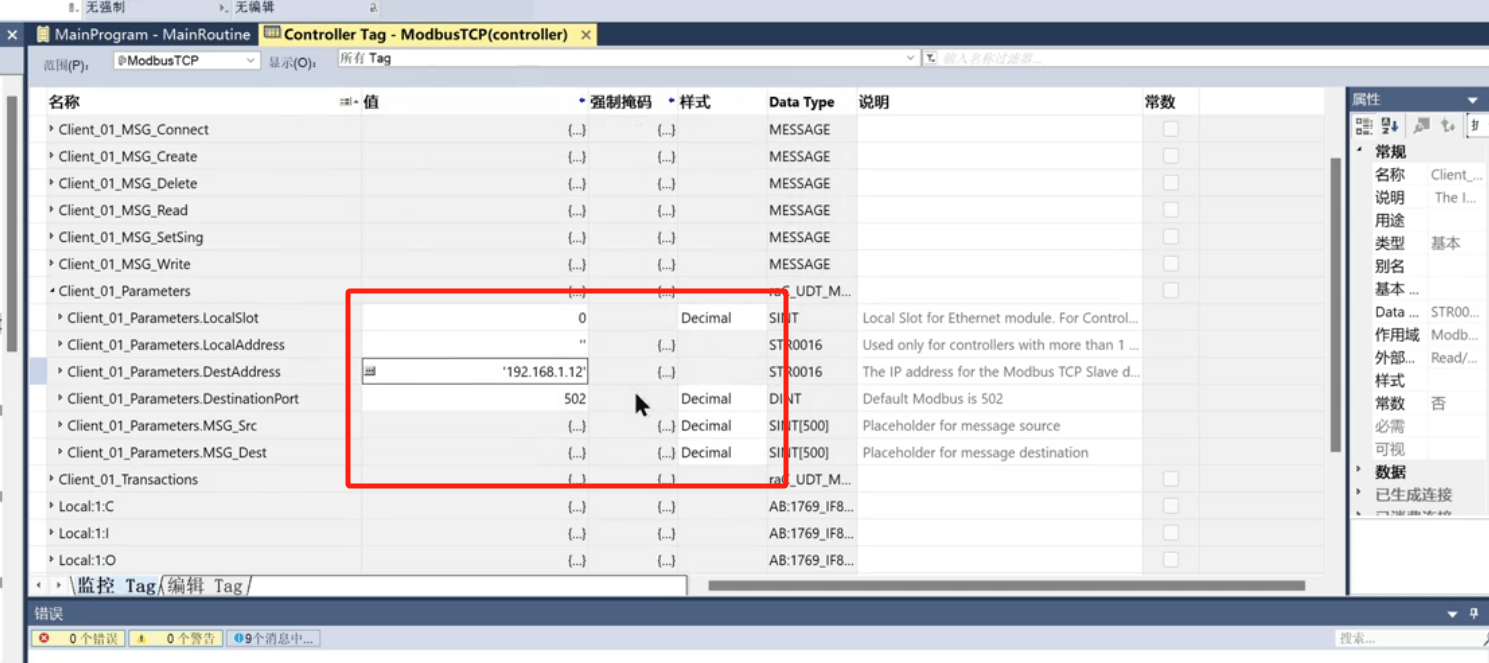

      填寫本地IP地址以及服務區IP地址以及寄存器

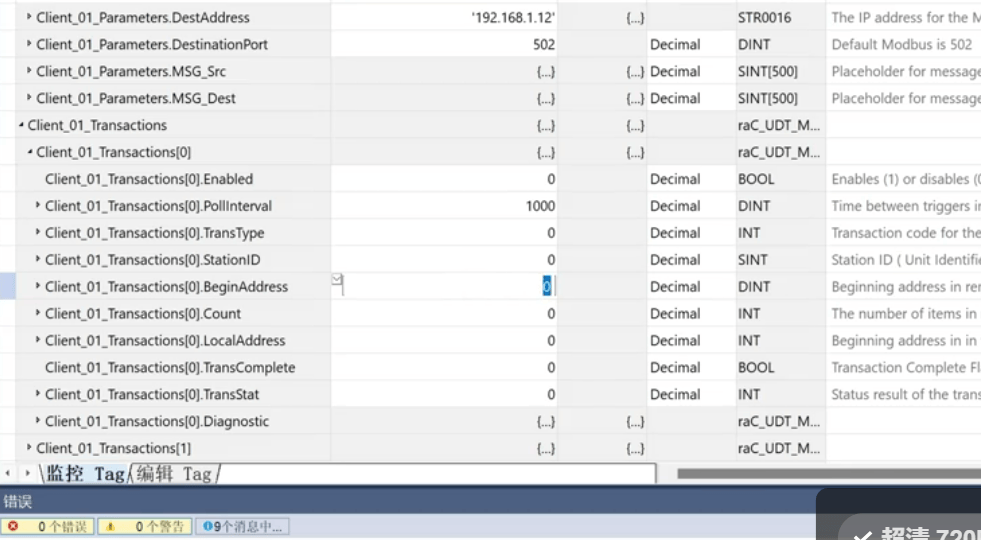

      填寫寄存器地址數量及使能

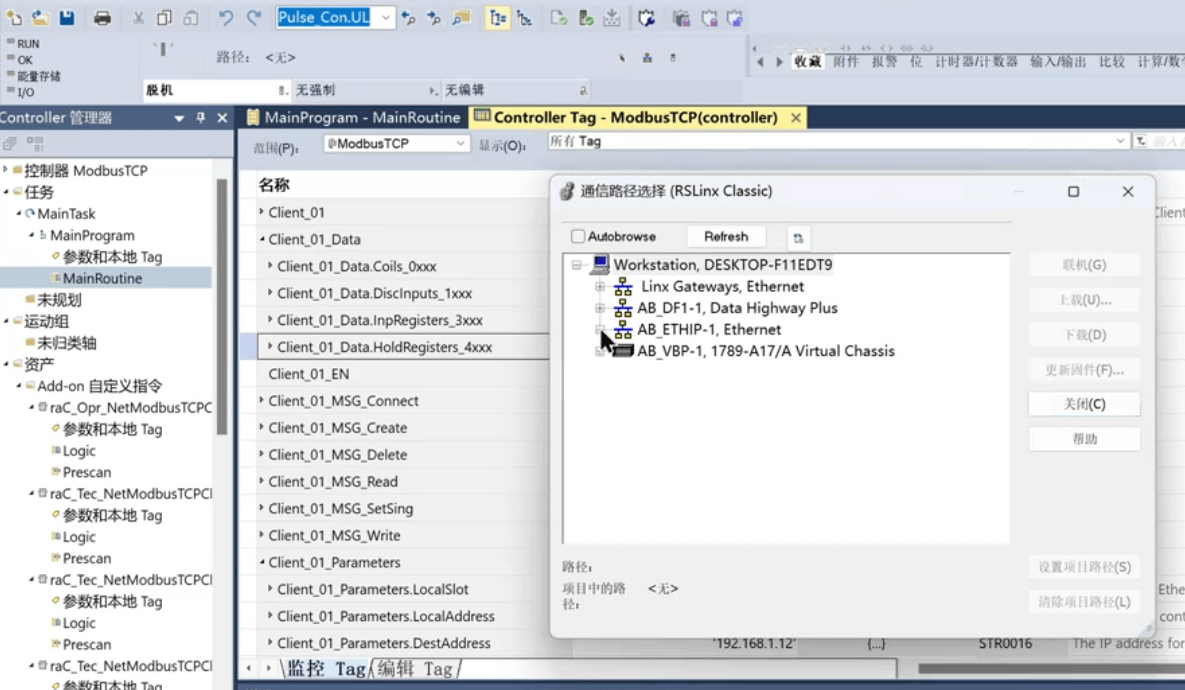

      確認無誤后將配置下載至PLC


      打開網關配置軟件“CANopen Configuration Studio”

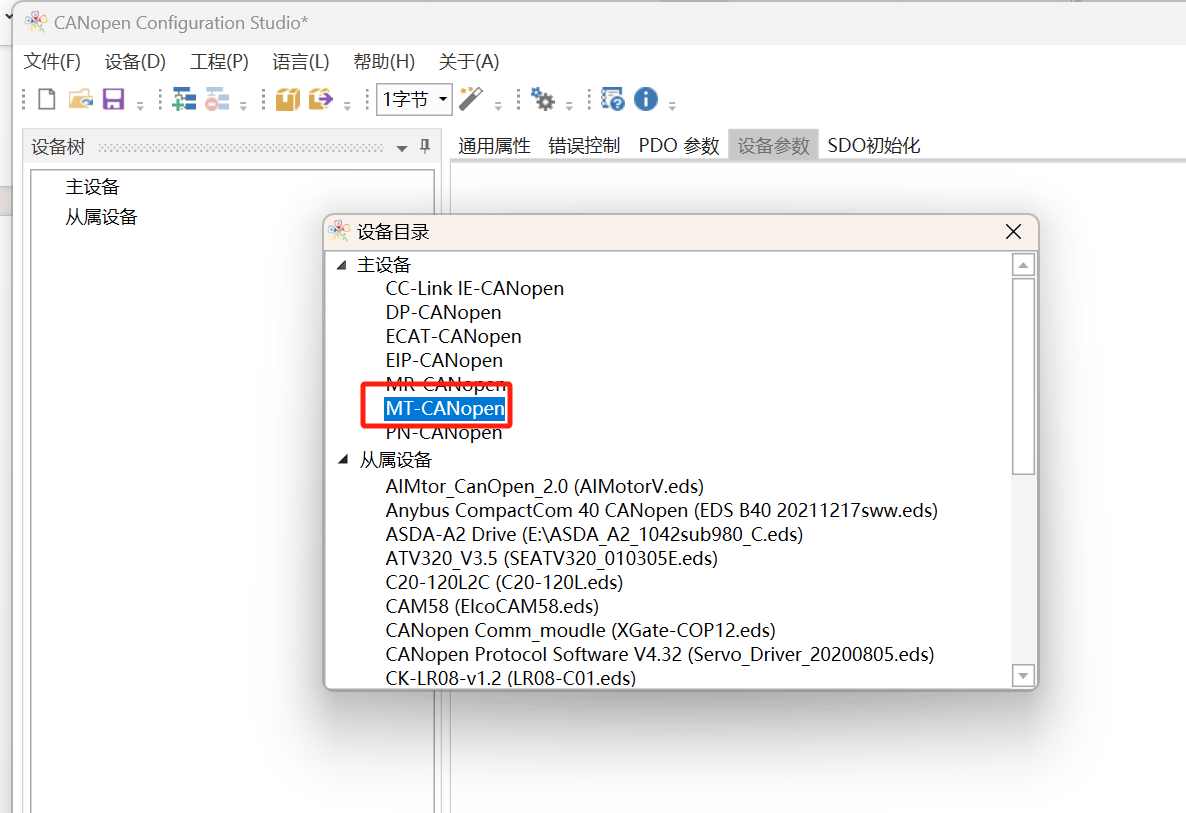

      新建項目，設備選擇MT-Canopen

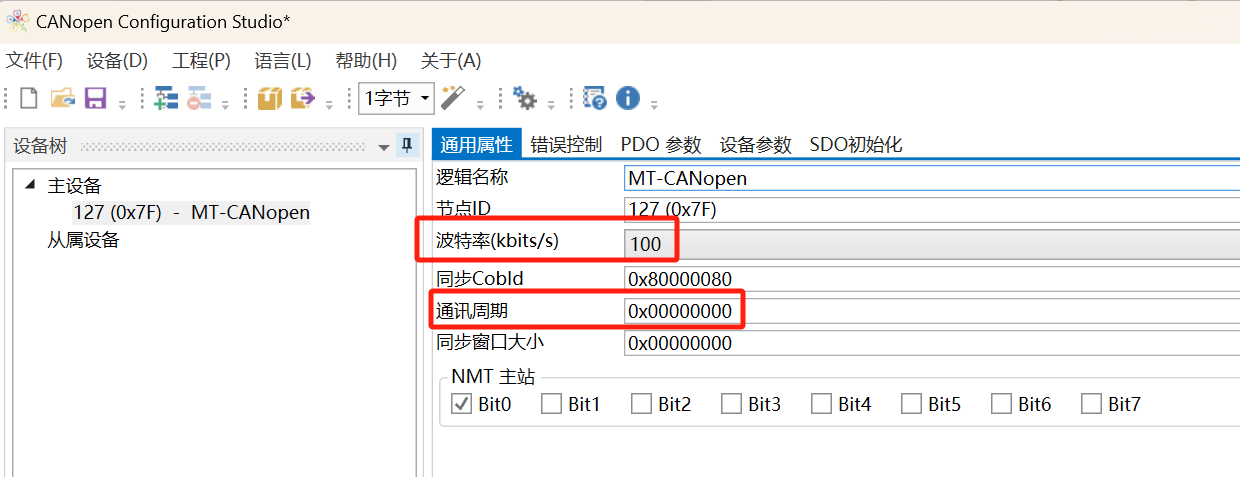

      設置Canopen設備的波特率，周期時間等參數

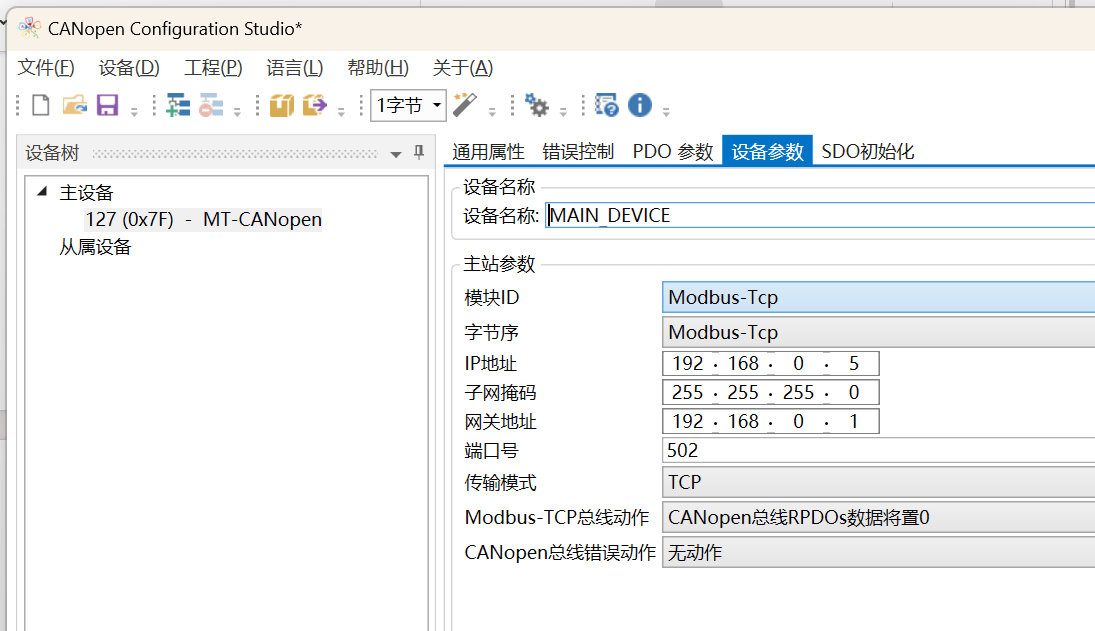

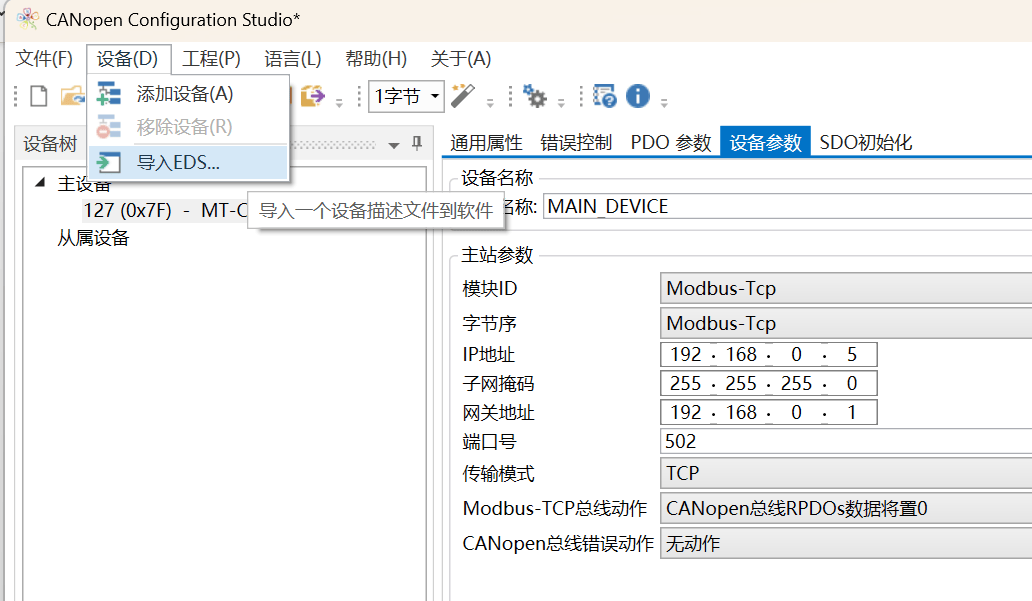

      設置網關的ModbusTCP地址，以及掉線后的數據處理方式。

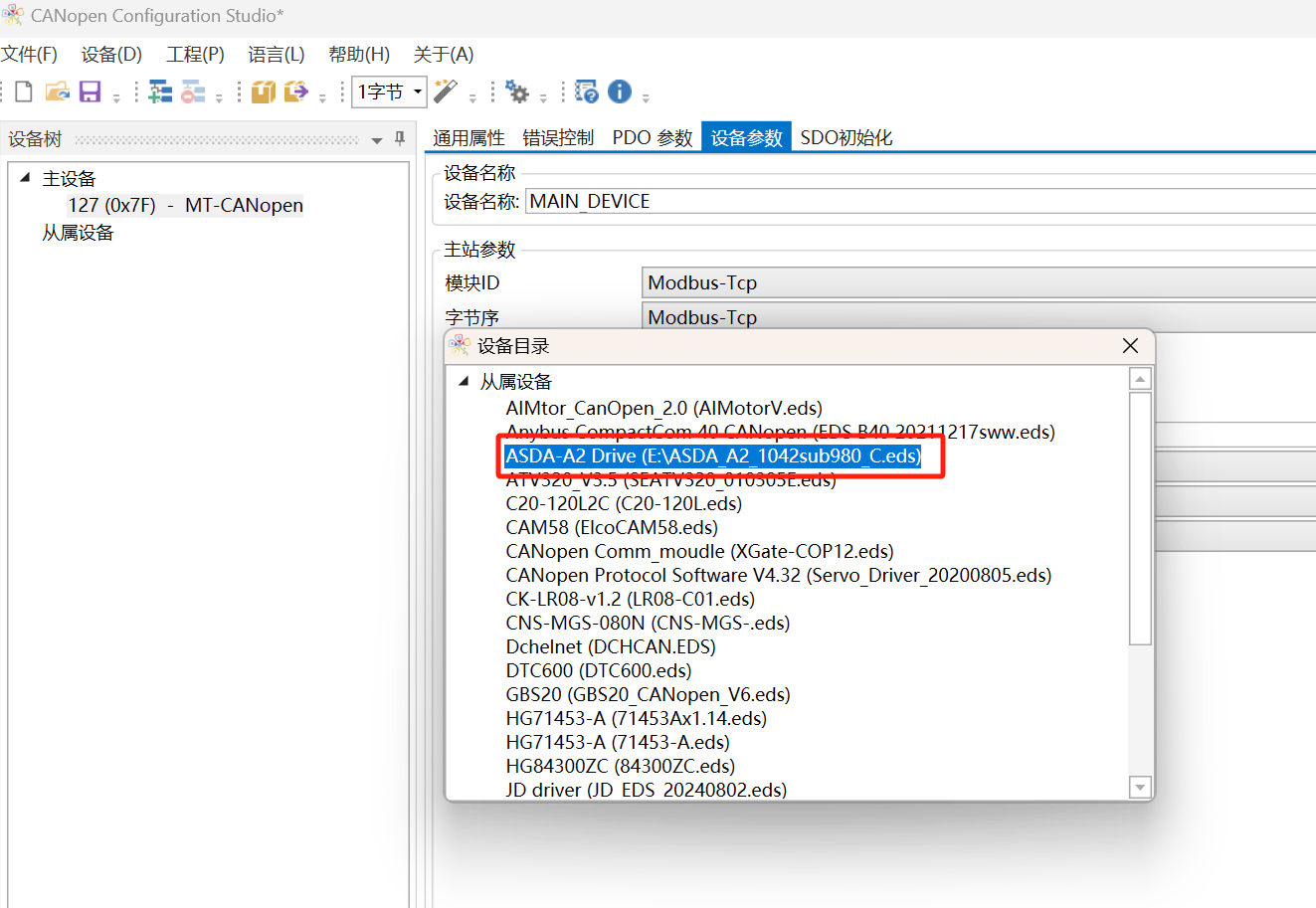

      添加從站EDS文件


      導入后添加從站設備

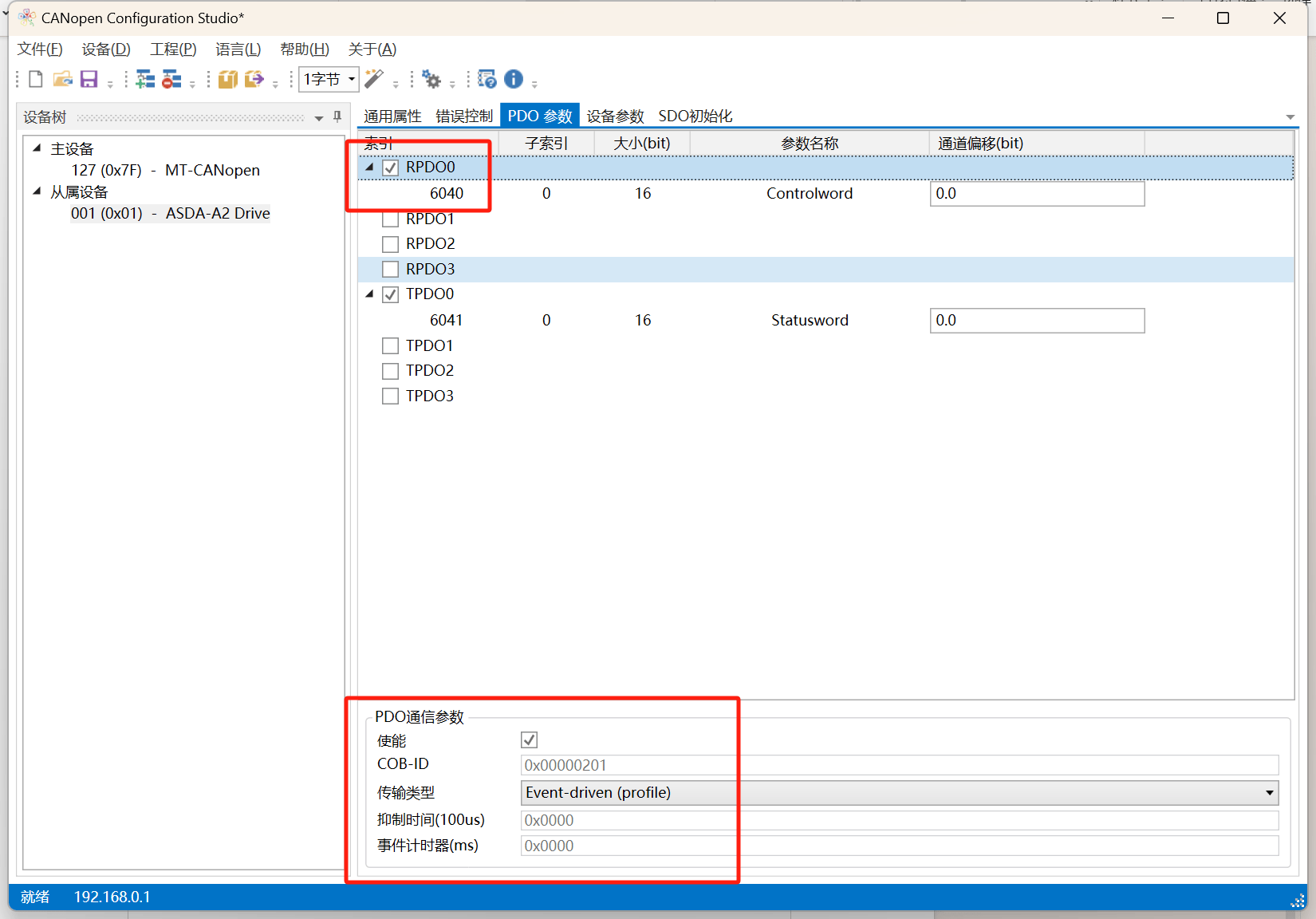

      添加PDO參數并設置PDO參數如傳輸類型及傳輸方式等


      完成后點擊自動計算內存映射-連接設備-下載將配置下載到網關后，觀察網關指示燈，當TXD和RXD交替閃爍，RUN等常亮ERR燈滅后即可通過PLC對伺服驅動器進行讀寫操作。
