TPS22903 和 TPS22904 超小，低 r上單通道 帶受控導通的負載開關。該器件包含一個 P 溝道 MOSFET，可在 輸入電壓范圍為 1.1 V 至 3.6 V。開關由開和關輸入 （ON） 控制， 能夠直接與低壓控制信號連接。TPS22904 年，85-Ω 增加了片上負載電阻器，用于在開關關閉時進行輸出快速放電。
*附件：tps22904.pdf

TPS22903 和 TPS22904 均采用節省空間的 4 端子 WCSP 0.4mm 間距 （YFP） 的 S S Shell。這些器件的特性是在 –40°C 至 85°C。

特性

• 輸入電壓：1.1 V 至 3.6 V
• 超低導通電阻
  • r上V 時 = 66 mΩ 在 = 3.6 伏
  • r上V 時 = 75 mΩ 在 = 2.5 伏
  • r上V 時 = 90 mΩ 在 = 1.8 伏
  • r上V 時 = 135 mΩ 在 = 1.2 伏
• 500mA 最大連續開關電流
• 靜態電流 < 1 μA
• 關斷電流 < 1 μA
• 低控制輸入閾值支持使用 1.2V
  、1.8V、2.5V 和 3.3V 邏輯
• 受控轉換速率（3.6 V 時最大值為 5 μs）
• 快速輸出放電（僅限 TPS22904）
• ESD 性能測試符合 JESD 22 標準
  • 2000-V 人體模型
    （A114-B，II 類）
  • 1000V 充電器件模型 （C101）
• 4 端子晶圓芯片級封裝 （WCSP）
  • 0.8mm × 0.8mm，0.4mm
    間距，0.5mm 高

參數

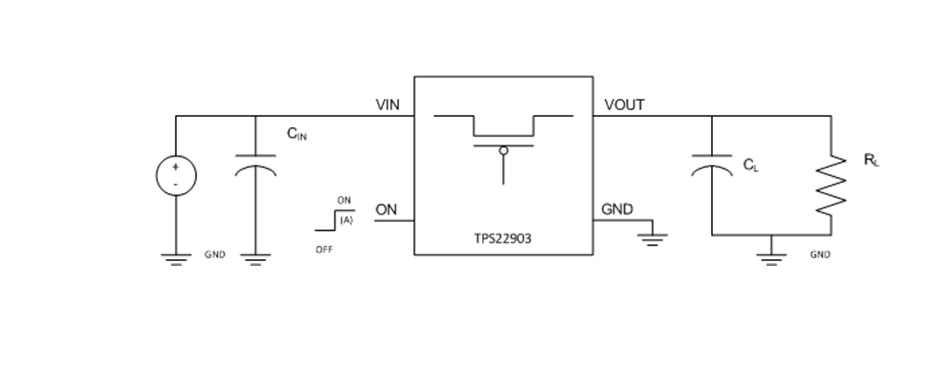

方框圖

概述

TPS22904是一款超低輸入電壓、低RON負載開關，適用于需要精確電流控制的便攜式設備。其特點包括超低RON（66mΩ at VIN = 3.6V）、快速輸出放電功能（僅在TPS22904中提供）、以及兼容1.2V至3.6V的寬輸入電壓范圍。

主要特性

• ?超低輸入電壓?：支持1.1V至3.6V的輸入電壓范圍，適用于多種便攜式設備。
• ?低RON?：在VIN = 3.6V時，RON典型值為66mΩ，有助于減少功耗和熱量產生。
• ?快速輸出放電?：TPS22904內置一個85Ω的負載電阻，當開關關閉時，可快速將輸出放電至地，防止輸出浮動。
• ?受控上升時間?：最大上升時間為5μs，有助于減少開關過程中的電壓過沖和噪聲。
• ?ESD保護?：符合JESD22標準的ESD性能，提供2000V HBM和1000V CDM保護。
• ?小封裝?：采用4引腳的WCSP封裝，尺寸為0.8mm x 0.8mm，節省空間。

應用場景

• ?PDA?
• ?手機?
• ?GPS設備?
• ?MP3播放器?
• ?數碼相機?
• ?便攜式儀器?

功能描述

• ?ON/OFF控制?：通過ON引腳控制開關狀態，ON引腳為活性高電平，兼容1.2V、1.8V、2.5V和3.3V邏輯電平。
• ?快速輸出放電?：當開關關閉時，TPS22904中的85Ω負載電阻將輸出快速放電至地，防止輸出浮動并減少關斷時間。
• ?低漏電流?：在OFF狀態下，供電電流和開關漏電流均小于1μA，有助于延長電池壽命。

電氣特性

• ?輸入電壓范圍?：1.1V至3.6V
• ?最大連續開關電流?：500mA
• ? RON（典型值） ?：
  • VIN = 3.6V時，RON = 66mΩ
  • VIN = 2.5V時，RON = 75mΩ
  • VIN = 1.8V時，RON = 90mΩ
  • VIN = 1.2V時，RON = 135mΩ
• ? 上升時間（典型值） ?：5μs（最大）
• ? 關斷時間（典型值） ?：5.3μs至8μs

封裝與尺寸

• ?封裝類型?：4引腳WCSP封裝
• ?尺寸?：0.8mm x 0.8mm x 0.5mm

設計指南

• ?輸入電容?：建議在VIN和GND之間添加一個1μF的陶瓷電容，以限制開關導通時的瞬態涌入電流。
• ?輸出電容?：由于PMOS開關內部存在體二極管，建議CIN大于CL，以避免VOUT在系統供電移除時超過VIN。
• ?布局建議?：所有走線應盡可能短，輸入和輸出電容應靠近設備放置，以減小寄生跡線電感對正常和短路操作的影響。
