TPS22901、TPS22902 和 TPS22902B 都是小的、低導通電阻 （r 上 ） 負載開關。這些器件包含一個 P 溝道 MOSFET，可在 1.0 V 至 3.6 V 的輸入電壓范圍內工作。該開關由開/關輸入 （ON） 控制，該輸入可以直接與低壓控制信號連接。在TPS22902和TPS22902B中，增加了一個 88-Ω 片上負載電阻器，用于在開關關閉時進行輸出快速放電。
*附件：tps22901.pdf

TPS22901、TPS22902 和 TPS22902B 采用間距為 0.4mm 的節省空間的 4 引腳 DSBGA （YFP） 封裝。這些器件的特性是在 –40°C 至 85°C 的自由空氣溫度范圍內工作。

特性

• 集成 P 溝道負載開關
• 低輸入電壓：1 V 至 3.6 V
• 導通電阻 （典型值）
  • r上V 時 = 78 mΩ 在 = 3.6 伏
  • r上V 時 = 93 mΩ 在 = 2.5 伏
  • r上V 時 = 109 mΩ 在 = 1.8 伏
  • r上V 時 = 146 mΩ 在 = 1.2 伏
• 500 mA 最大連續開關電流
• 靜態電流：1.8 V 時為 82 nA
• 關斷電流：1.8 V 時為 44 nA
• 低控制輸入閾值支持使用 1.2V、1.8V、2.5V 和 3.3V 邏輯
• 受控轉換速率以避免浪涌電流
  • trV 時 = 40 μs 在 = 1.8 伏 （TPS22901/2）
  • trV 時 = 220 μs 在 = 1.8 伏 （TPS22902B）
• 快速輸出放電 （TPS22902/2B）
• ESD 性能測試符合 JESD 22 標準
  • 2000-V 人體模型（A114-B，II 類）
  • 1000V 充電器件模型 （C101）
• 四引腳晶圓芯片級 DSBGA 封裝
  • 0.8mm × 0.8mm、0.4mm 間距、0.5mm 高度 （YFP）

參數

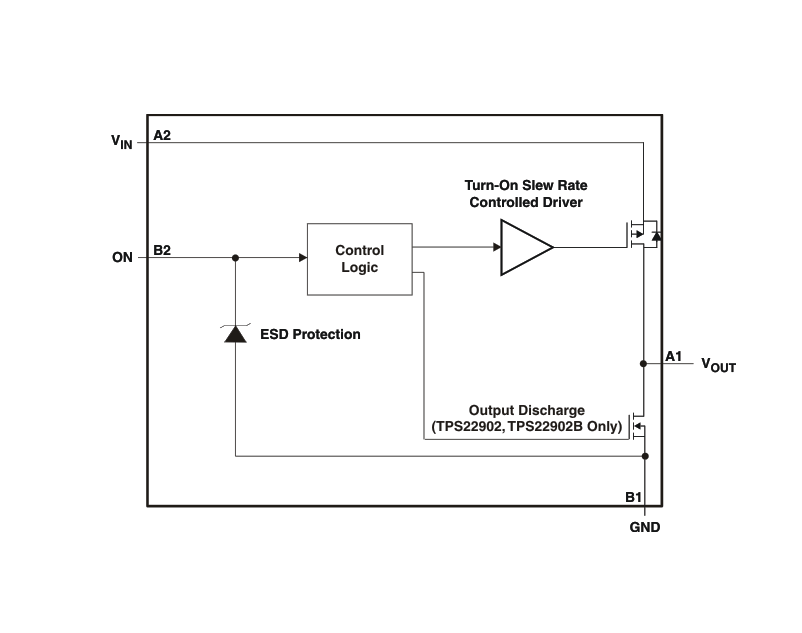

方框圖

. 產品概述

TPS 是一款集成了 P 通道 MOSFET 的負載開關，適用于低電壓應用。該器件提供低導通電阻和受控的開機時間，以避免浪涌電流，并支持多種邏輯電平控制。TPS 特別適用于個人數字助理（PDAs）、手機、GPS 設備、MP 播放器等便攜式電子設備。

. 主要特性

• ?低輸入電壓范圍?：. V 至 . V
• ?低導通電阻?：
  • mΩ（典型值）at V_IN = . V
  • mΩ（典型值）at V_IN = . V
  • mΩ（典型值）at V_IN = . V
  • mΩ（典型值）at V_IN = . V
• ?最大連續開關電流?： mA
• ?低控制輸入閾值?：支持 . V、. V、. V 和 . V 邏輯電平
• ?受控開機時間?：避免浪涌電流，典型值為 μs（TPS/）和 μs（TPSB）
• ?快速輸出放電?（TPS/B）：通過內部 Ω 電阻實現
• ?ESD 保護?：符合 JESD 標準，HBM ± V，CDM ± V
• ?小型封裝?： 引腳 DSBGA 封裝，尺寸為 . mm × . mm，高度 . mm

. 電氣特性

• ?靜態電流?：
  • nA（典型值）at V_IN = . V
• ?關斷電流?：
  • nA（典型值）at V_IN = . V
• ?導通電阻?：隨輸入電壓變化，具體值見數據手冊
• ?開機時間?、?關斷時間?、?上升時間?、?下降時間?：均隨輸入電壓和負載條件變化，具體值見數據手冊

. 功能描述

• ?ON/OFF 控制?：通過 ON 引腳控制開關狀態，ON 引腳為高電平時開關導通，低電平時開關關斷。
• ?快速輸出放電?（TPS/B）：當開關關斷時，通過內部 Ω 電阻快速放電輸出電容，防止輸出懸浮。
• ?受控開機時間?：通過內部電路控制開關的開機時間，以避免浪涌電流對負載和系統的影響。

. 應用指南

• ?輸入電容?：建議在 V_IN 和 GND 之間放置一個陶瓷電容，以減小開機時的電壓波動。
• ?輸出電容?：由于內部體二極管的存在，建議輸出電容 C_L 大于輸入電容 C_IN。
• ?布局建議?：盡量縮短 V_IN、V_OUT 和 GND 的走線長度，并靠近 TPS 放置輸入和輸出電容，以減小寄生電感的影響。

. 封裝與訂購信息

TPS 提供 DSBGA（YFP）封裝選項，具體封裝尺寸、引腳配置和訂購信息可參考數據手冊的封裝選項附錄部分。

. 注意事項

• 在使用 TPS 時，應遵守數據手冊中規定的絕對最大額定值和推薦操作條件。
• 控制輸入（ON 引腳）應明確連接至高電平或低電平，不應懸空。
• 在設計電路時，應考慮 TPS 的熱特性，確保在最大功耗下不超過其結溫限制。
