TPS22908 是一個小而低的 R上帶受控轉數的負載開關 上。該器件包含一個 P 溝道 MOSFET，可在 1 V 至 3.6 的輸入電壓范圍內工作 V.該開關由開/關輸入 （ON） 控制，該輸入能夠直接與 低壓控制信號。
*附件：tps22908.pdf

TPS22908采用間距為 0.5 mm （YZT） 的節省空間的 4 端子 WCSP。這 該器件的特性是在 –40°C 至 85°C 的自由空氣溫度范圍內工作。

特性

• 集成 P 溝道負載開關
• 輸入電壓：1 V 至 3.6 V
• 1 A 最大連續開關電流
• 導通電阻 （典型值）
  • R上V 時 = 28 mΩ 在 = 3.6 伏
  • R上V 時 = 33 mΩ 在 = 2.5 伏
  • R上V 時 = 42 mΩ 在 = 1.8 伏
  • R上V 時 = 70 mΩ 在 = 1.2 伏
• 最大靜態電流 = 1 μA
• 最大關斷電流 = 1 μA
• 低控制輸入閾值支持使用 1.2V
  、1.8V、2.5V 和 3.3V 邏輯
• 受控轉換速率以避免浪涌電流
  • tRV 時 = 105 μs 在 = 3.6V
• 四端子晶圓芯片級封裝（WCSP）
  • 標稱尺寸 - 有關詳細信息，
    請參閱附錄
  • 0.9mm × 0.9mm，0.5mm 間距，
    0.6mm 高
• 快速輸出放電 （QOD）

參數

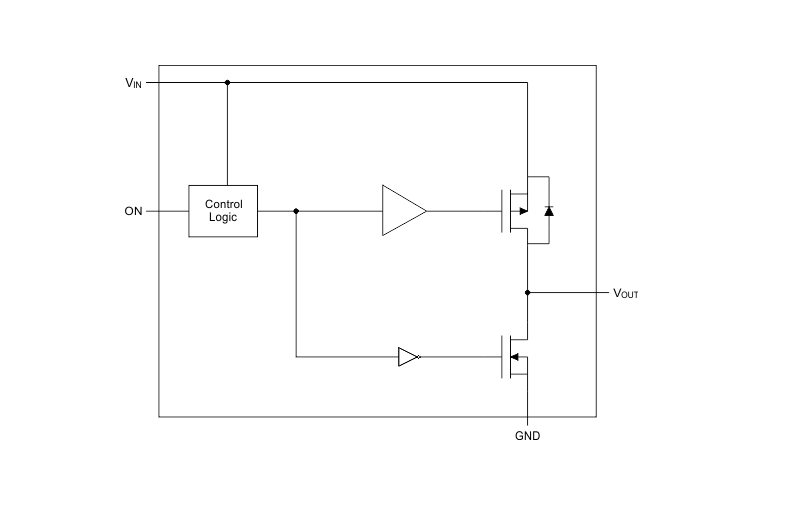

方框圖

概述

TPS22908是一款小型、低功耗、低導通電阻的負載開關，適用于電池供電設備和其他便攜式應用。該器件集成了P通道MOSFET，具有可控的上升時間以限制涌入電流，并提供快速輸出放電功能。

主要特性

• ?輸入電壓范圍?：1V至3.6V
• ?最大連續開關電流?：1A
• ?低導通電阻?：
  • VIN = 3.6V時，RON = 28mΩ（典型值）
  • VIN = 2.5V時，RON = 33mΩ（典型值）
  • VIN = 1.8V時，RON = 42mΩ（典型值）
  • VIN = 1.2V時，RON = 70mΩ（典型值）
• ?最大靜態電流?：1μA
• ?最大關斷電流?：1μA
• ?可控上升時間?：VIN = 3.6V時，典型值為105μs
• ?快速輸出放電?：通過80Ω電阻將輸出放電至地，防止輸出浮動
• ?封裝?：4引腳晶圓級芯片規模封裝（DSBGA），尺寸為0.9mm x 0.9mm，0.5mm間距

應用領域

• 電池供電設備
• 便攜式工業設備
• 便攜式醫療設備
• 便攜式媒體播放器
• 銷售點終端
• GPS設備
• 數字相機
• 便攜式儀器
• 智能手機和平板電腦

功能描述

• ?ON/OFF控制?：ON引腳控制開關狀態，支持低電壓邏輯信號（1.2V、1.8V、2.5V、3.3V），兼容標準GPIO邏輯閾值。
• ?快速輸出放電?：當開關禁用時，通過80Ω電阻將輸出放電至地，防止輸出浮動。

引腳配置與功能

• ?VOUT?：開關輸出
• ?VIN?：開關輸入，建議連接旁路電容以最小化VIN壓降
• ?GND?：地
• ?ON?：開關控制輸入，活動高電平，不應懸空

規格參數

• ?絕對最大額定值?：
  • VIN、VOUT、VON：±0.3V至4V
  • 最大連續開關電流：1A（VIN ≥ 1.2V），0.6A（VIN = 1V）
  • 最大結溫：125°C
• ?熱信息?：
  • 熱阻（結到環境）：188°C/W
• ?電氣特性?：
  • 靜態電流：0.19μA（典型值），最大1μA
  • 關斷狀態供電電流：0.12μA（典型值），最大1μA
  • 泄漏電流：0.12μA（典型值），最大1μA
  • ON引腳輸入泄漏電流：0.01μA（典型值），最大0.1μA

封裝與訂購信息

• ?封裝類型?：DSBGA（YZT）
• ?引腳數?：4
• ?訂購選項?：TPS22908YZTR（大量生產），TPS22908YZTT（小批量生產）

布局與熱考慮

• ?布局指南?：建議VIN、VOUT和GND走線盡可能短且寬，輸入和輸出電容應靠近器件放置。
• ?熱考慮?：為確保高可靠性，最大結溫應限制在125°C以下。結溫與功耗和結到環境的熱阻有關。
