TPS22924x 是一款小型低 R上帶受控轉數的負載開關 上。該器件包含一個 N 溝道 MOSFET，可在 0.75 V 的輸入電壓范圍內工作 至 3.6 V。集成電荷泵對 NMOS 開關進行偏置，以實現最小開關導通 電阻。該開關由開/關輸入 （ON） 控制，該輸入能夠連接 直接使用低壓控制信號。
*附件：tps22924b.pdf

添加了一個 1250 Ω 片上負載電阻器，用于在開關 關閉。該器件的上升時間由內部控制，以避免浪涌電流。這 TPS22924B 在 V 時的上升時間為 100 μs 在 = 3.6 V，而 TPS22924C 在 V 時上升時間為 800 μs 在 = 3.6 V。

TPS22924x 采用超小型、節省空間的 6 引腳 CSP 封裝，并且 其特點是在 –40oC 至 85oC 的自由空氣溫度范圍內運行。

特性

• 集成單負載開關
• 輸入電壓：0.75 V 至 3.6 V
• 導通電阻
  • R上V 時 = 18.3 mΩ 在 = 3.6 伏
  • R上V 時 = 19.6 mΩ 在 = 1.8 伏
  • R上V 時 = 19.4 mΩ 在 = 1.2 伏
  • R上V 時 = 22.7 mΩ 在 = 0.75 伏
• 小型 CSP-6 封裝
  0.9mm × 1.4mm、0.5mm 間距
• 2 A 最大連續開關電流
• 低關斷電流
• 低閾值控制輸入
• 受控轉換速率以避免浪涌電流
• 快速輸出放電晶體管
• ESD 性能測試符合 JESD 22 標準
  • 5000V 人體模型
    （A114-B，II 類）
  • 1000V 充電器件模型 （C101）

參數

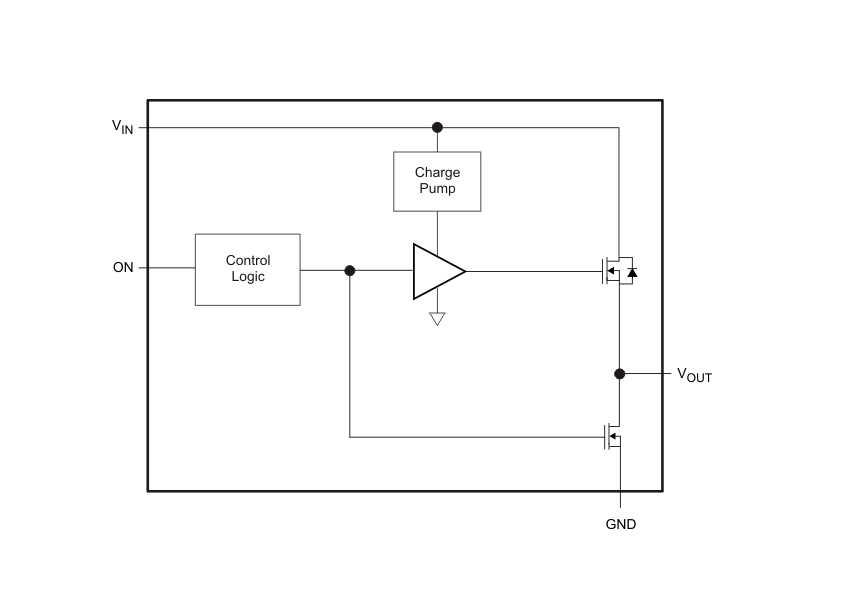

方框圖

1. 概述

TPS22924B/TPS22924C 是一款小型、低導通電阻（RON）的負載開關，專為需要限制浪涌電流的應用設計。它采用集成的 N 溝道 MOSFET，并配備控制邏輯、驅動器和輸出放電 FET，以簡化設計并減少外部元件數量。

2. 主要特性

• ?輸入電壓范圍?：0.75V 至 3.6V
• ?最大連續開關電流?：2A
• ?低導通電阻?：RON 最低可達 18.3mΩ（VIN = 3.6V 時）
• ?控制輸入?：低閾值控制輸入，兼容低電壓信號
• ?快速輸出放電?：內置快速輸出放電晶體管
• ?上升時間控制?：內部控制上升時間，避免浪涌電流
• ?封裝?：CSP-6 封裝，尺寸緊湊

3. 應用領域

• 電池供電設備
• 便攜式工業設備
• 便攜式醫療設備
• 便攜式媒體播放器
• 銷售點終端
• GPS 設備
• 數碼相機
• 筆記本/平板電腦/電子書閱讀器
• 智能手機

4. 功能描述

• ?開關控制?：通過 ON 引腳控制開關狀態，ON 為高電平有效。
• ?輸出電容?：推薦輸入電容 CIN 大于輸出電容 CL，以避免 VOUT 超過 VIN。
• ?輸出下拉?：在關閉主通道 FET 時，輸出下拉電阻將輸出軌放電至大約 10% 的軌電壓。

5. 電氣特性

• ?導通電阻?：RON 隨輸入電壓變化，例如在 VIN = 3.6V 時，RON 為 18.3mΩ；在 VIN = 0.75V 時，RON 為 34.8mΩ。
• ?靜態電流?：在不同輸入電壓下，靜態電流在微安級別。
• ?開關時間?：TPS22924B 的典型開啟時間為 96μs（VIN = 3.6V），TPS22924C 的典型開啟時間為 800μs（VIN = 3.6V）。

6. 封裝與尺寸

• ?封裝類型?：CSP-6
• ?尺寸?：0.9mm × 1.4mm，引腳間距 0.5mm
• ?溫度范圍?：-40°C 至 85°C

7. 應用信息

• ?輸入電容?：建議在 VIN 和 GND 之間放置一個 1μF 的陶瓷電容，以減少開關接通時的輸入電壓下降。
• ?輸出電容?：推薦 CIN/CL 比值為 10:1，以最小化啟動時的輸入電壓下降。

8. 布局指南

• 所有跡線應盡可能短，以減少寄生電感。
• 輸入和輸出電容應靠近 TPS22924B/TPS22924C 放置。
• 使用寬跡線以最小化電阻和電感。

9. 訂購信息

提供多種封裝和溫度選項，包括帶有背面涂層的版本，以提高抗裂性。

?總結?：TPS22924B/TPS22924C 是一款適用于便攜式電子設備的高性能負載開關，具有低導通電阻、快速輸出放電和上升時間控制等特性，能夠簡化設計并減少外部元件數量。其緊湊的封裝和寬輸入電壓范圍使其適用于多種應用場景。
