TPS22971 是一款節省空間的單通道負載開關，具有受控和可調的導通轉換速率以及集成的電源良好指示器。該器件包含一個 N 溝道 MOSFET，可在 0.65 V 至 3.6 V 的低輸入電壓范圍內工作，并支持 3 A 的最大連續電流。6.7mΩ 的低導通電阻可最大限度地降低負載開關兩端的功率損耗和壓降。該開關由開和關輸入 （ON） 控制，該輸入能夠直接與低壓控制信號連接。
*附件：tps22971.pdf

默認情況下，TPS22971具有快速啟動時間，以最大限度地減少系統啟動和等待時間。還可以降低可調轉換速率以限制浪涌電流。電源正常 （PG） 信號在內部監控柵極閾值，并在開關完全導通時發出指示。當開關被禁用時，一個 150 Ω 的片上電阻器會迅速將輸出放電至地，并防止其懸空。

TPS22971 采用超小型、節省空間的 8 引腳 WCSP 封裝，可在 –40°C 至 105°C 的自然空氣溫度范圍內工作，并集成熱關斷功能，可在過熱時關閉。

特性

• 輸入電壓范圍 （V 在 ）：0.65 V 至 3.6 V
• 導通電阻
  • R DS（開） V 時 = 6.7 mΩ（典型值） 在 ≥ 1.8 V
  • R DS（開） V 時 = 7.2 mΩ（典型值） 在 = 1.05 伏
  • R DS（開） V 時 = 8.9 mΩ（典型值） 在 = 0.65 伏
• 最大連續開關電流 （I 麥克斯 ）： 3 安培
• ON 狀態 （I Q ）：3.6 V 時為 30 μA（典型值）在
• OFF 狀態 （I 標清 ）：3.6 V 時為 1 μA（典型值）在
• 通過 CT 引腳調節轉換速率
  • 快速導通 ≤ 65 μs（V 時） 在 = 1 伏
• 開關打開后電源正常 （PG） 指示燈
• 0.9 V （V 的低閾值啟用 （ON） IH 系列 ） 支持使用低電壓控制邏輯
• 熱關斷 （T 標清 )
• 快速輸出放電 （QOD）：150-Ω（典型值）

參數

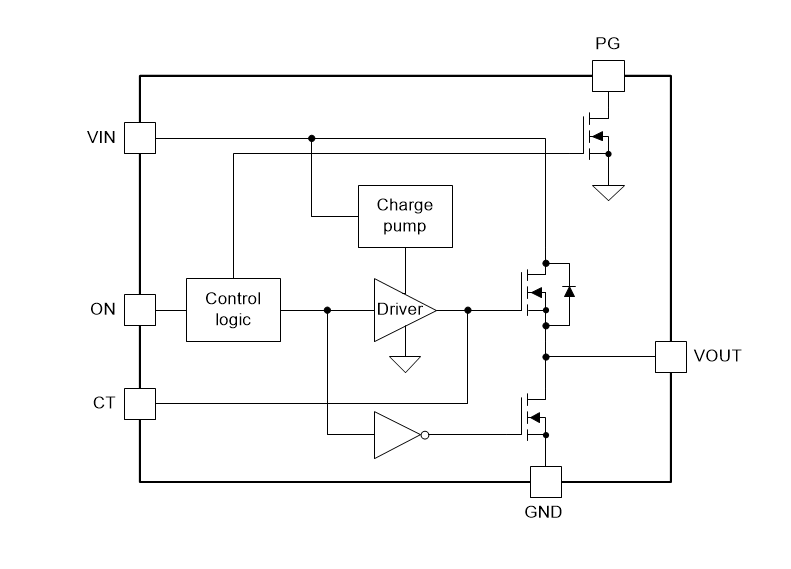

方框圖

1. 產品概述

• ?類型?：3.6V, 3A, 6.7mΩ On-Resistance Load Switch with Adjustable Fast Turn-ON and Power Good
• ?應用?：適用于PC & notebooks、Tablets、Computer on modules、Optical modules、Data storage等設備
• ?特點?：具有可控和可調的開啟時間、集成電源良好（Power Good, PG）指示器、低閾值使能、熱關斷保護和快速輸出放電功能

2. 主要規格

• ?輸入電壓范圍?：0.65V to 3.6V
• ?最大連續開關電流?：3A
• ? 導通電阻（R DS(on)） ?：
  • 6.7mΩ (typical) at V IN ≥ 1.8V
  • 7.2mΩ (typical) at V IN = 1.05V
  • 8.9mΩ (typical) at V IN = 0.65V
• ?開啟時間?：可調，通過CT引腳實現，快速開啟時間≤65μs at V IN = 1V

3. 功能特性

• ?可調斜率控制?：通過CT引腳連接的電容來調整輸出斜率，從而控制開啟時間和限制涌入電流
• ?電源良好（PG）指示器?：內部監控柵極閾值，并在開關完全開啟時指示
• ?低閾值使能?：ON引腳的V IH 低至0.9V，支持低電壓控制邏輯
• ?熱關斷?：在結溫超過閾值時自動關閉開關，以保護設備
• ? 快速輸出放電（QOD） ?：當開關禁用時，通過150Ω的內置電阻快速放電輸出，防止輸出懸浮

4. 封裝與尺寸

• ?封裝類型?：8-pin WCSP（Wafer-Chip-Scale Package）
• ?尺寸?：1.90mm × 0.90mm

5. 熱性能

• ?熱阻?：
  • θJA = 130°C/W
  • θJC(top) = 54°C/W
  • θJB = 51°C/W

6. 電氣特性

• ? 靜態電流（I Q） ?：30μA (typical) at 3.6V IN
• ? 關斷電流（I SD） ?：1μA (typical) at 3.6V IN
• ? 輸出下拉電阻（R PD） ?：150Ω (typical) at V IN = 3.6V

7. 應用場景

• 適用于需要控制開啟時間和限制涌入電流的應用場景，如電源管理、負載開關控制等

8. 典型應用電路

• 提供了典型應用電路圖，包括輸入/輸出電容、負載電阻和CT引腳電容的配置示例

9. 布局指南

• 推薦所有走線盡可能短，以減少寄生電感和熱阻
• 建議使用寬走線連接VIN、VOUT和GND

10. 文檔與支持

• 提供了詳細的數據手冊、應用指南和社區資源鏈接
• 用戶可以通過TI官網注冊接收文檔更新通知

11. 注意事項

• 在使用設備時，應確保不超過絕對最大額定值，以避免損壞設備
• 應注意靜電放電（ESD）保護，避免損壞集成電路
