TPS22965x 是一款單通道負載開關，可提供可配置的上升時間 最大限度地減少浪涌電流。該器件包含一個可在輸入上工作的 N 溝道 MOSFET 電壓范圍為 0.8 V 至 5.7 V，可支持 6 A 的最大連續電流。開關是 由 ON 和 OFF 輸入 （ON） 控制，該輸入能夠直接與低壓連接 控制信號。在 TPS22965 中，增加了一個 225 Ω片上負載電阻器，用于快速輸出放電 當開關關閉時。
*附件：tps22965.pdf

TPS22965x 采用小型、節省空間的 2mm × 2mm 8 引腳 SON 封裝 （DSG） 帶有集成導熱墊，可實現高功率耗散。該設備的特點是 可在 –40°C 至 +105°C 的自由空氣溫度范圍內運行。

特性

• 集成單通道負載開關
• 輸入電壓范圍：0.8 V 至 5.7 V
• 超低導通電阻 （R 上 )
  • R上VIN = 5 V 時 = 16 mΩ（VBIAS = 5 V）
  • R上VIN = 3.6 V 時 = 16 mΩ （VBIAS = 5 V）
  • R上VIN = 1.8 V 時 = 16 mΩ （VBIAS = 5 V）
• 最大連續開關電流 6A
• 低靜態電流 （50 μA）
• 低控制輸入閾值支持使用
  1.2、1.8、2.5 和 3.3 V 邏輯
• 可配置的上升時間
• 快速輸出放電 （QOD）（可選）
• 帶導熱墊的 SON 8 引腳封裝
• ESD 性能測試符合 JESD 22 標準
  • 2000V HBM 和 1000V CDM

參數

方框圖

概述

TPS22965是一款單通道負載開關，具有超低導通電阻（RON）、可配置的上升時間、快速輸出放電（QOD）等功能。它適用于需要低功耗、高電流能力的應用，如Ultrabook?、筆記本電腦、平板電腦和消費電子設備等。

主要特性

• ?超低導通電阻?：RON低至16mΩ（在VIN=5V，VBIAS=5V時）。
• ?高電流能力?：最大連續開關電流為6A。
• ?寬輸入電壓范圍?：輸入電壓范圍從0.8V到5.7V。
• ?低靜態電流?：在VBIAS=5V時，靜態電流為50μA。
• ?可配置的上升時間?：通過CT引腳連接的電容器控制輸出電壓的上升時間，以最小化涌入電流。
• ?快速輸出放電?：內置一個225Ω的負載電阻，用于在開關關閉時快速放電輸出。
• ?小封裝?：采用2mm x 2mm的8引腳SON封裝，帶有熱焊盤。

引腳功能

• ?VIN?：開關輸入，建議連接旁路電容器以最小化VIN下降。
• ?ON?：活動高開關控制輸入，不能懸空。
• ?VBIAS?：偏置電壓，設備電源。推薦電壓范圍為2.5V到5.7V。
• ?GND?：設備地。
• ?CT?：開關斜率控制，可以懸空。
• ?VOUT?：開關輸出。
• ?熱焊盤?：連接到GND，用于散熱。

應用領域

• Ultrabook?
• 筆記本電腦和上網本
• 平板電腦
• 消費電子
• 機頂盒和住宅網關
• 電信系統
• 固態硬盤（SSD）

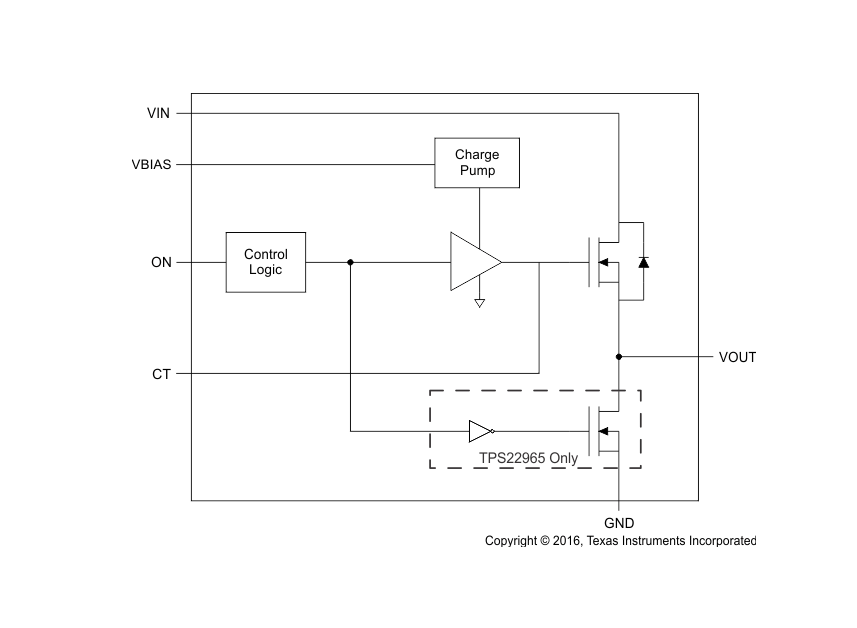

功能框圖

TPS22965包含控制邏輯、驅動器、電源和輸出放電FET，無需外部組件，減少了解決方案尺寸和物料清單（BOM）數量。

典型應用

• ?電源下游模塊?：TPS22965可用于為下游模塊供電，通過配置CT引腳上的電容器來控制輸出電壓的上升時間，從而限制涌入電流。
• ?熱考慮?：在設計時需要考慮最大IC結溫限制（125°C），并使用適當的散熱措施。

封裝和尺寸

• 封裝類型：SON（DSG）
• 引腳數：8
• 尺寸：2mm x 2mm

布局指南

• 所有跡線應盡可能短，輸入和輸出電容器應靠近設備放置，以減少寄生跡線電感對正常操作的影響。
• 使用寬跡線連接VIN、VOUT和GND，以幫助最小化寄生電效應和降低殼體到環境的熱阻抗。

靜電放電（ESD）警告

該集成電路可能因ESD而損壞，建議在處理時采取適當的預防措施。
