TPS22920x 是一款節省空間的小型負載開關 具有受控導通功能，以減少浪涌電流。該器件包含一個 N 溝道 MOSFET，可以 在 0.75 V 至 3.6 V 的輸入電壓范圍內工作，開關電流高達 4 A。集成的 電荷泵偏置 NMOS 開關以實現最小的開關導通電阻 （r 上 ).該開關由開/關輸入 （ON） 控制，該輸入 直接與低壓控制信號連接。
*附件：tps22920.pdf

TPS22920x 具有一個 1250 Ω 的片上電阻器，可在開關 off 這可確保 output 不會保持浮動。

TPS22920x 具有內部控制的上升時間，以減少浪涌電流。

TPS22920x 采用超小型、節省空間的 8 引腳 CSP 封裝，具有 其特點是在 –40°C 至 85°C 的自由空氣溫度范圍內運行。

特性

• 輸入電壓范圍：0.75 V 至 3.6 V
• 集成負載開關
• 集成 Pass-FET rDSON 系列3.6 V 時 = 2 mΩ（典型值）
• 典型導通電阻
  • r上V 時 = 5.3 mΩ 在 = 3.6 伏
  • r上V 時 = 5.4 mΩ 在 = 2.5 伏
  • r上V 時 = 5.5 mΩ 在 = 1.8 伏
  • r上V 時 = 5.8 mΩ 在 = 1.2 伏
  • r上V 時 = 6.1 mΩ 在 = 1.05 伏
  • r上V 時 = 7.3 mΩ 在 = 0.75 伏
• CSP-8 封裝 0.9 mm × 1.9 mm，0.5 mm 間距
• 4A 最大連續開關電流
• 關斷電流 5.5μA （最大值）
• ON-Logic 在高電平/低電平下均可用：
  • TPS22920為高電平有效
  • TPS22920L為低電平有效
• 低閾值控制輸入
• 受控轉換速率以避免浪涌電流
• 快速輸出放電電阻器
• ESD 性能測試符合 JESD 22 標準
  • 4000V 人體模型
    （A114-B，II 類）
  • 1000V 充電器件模型 （C101）

參數

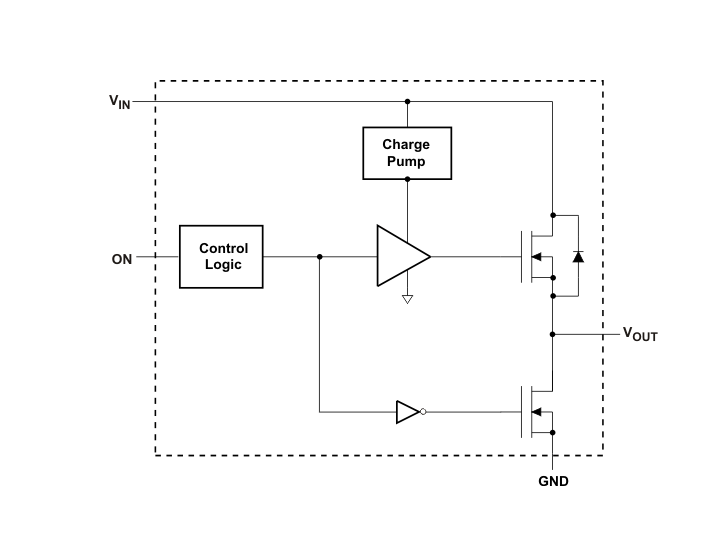

方框圖

1. 主要特性

• ?輸入電壓范圍?：0.75V 至 3.6V
• ?集成負載開關?：包含N-channel MOSFET，典型導通電阻rON為5.3mΩ（在3.6V時）
• ?最大連續開關電流?：4A
• ?關斷電流?：最大5.5μA
• ?控制邏輯?：支持高電平有效（TPS22920）和低電平有效（TPS22920L）
• ?低閾值控制輸入?
• ?控制上升時間?：避免浪涌電流
• ?快速輸出放電電阻?：內置1250Ω電阻，確保輸出不會懸空
• ?ESD性能?：符合JESD 22-A114-B，HBM ±4000V；CDM ±1000V

2. 應用領域

• 筆記本電腦/上網本
• 平板電腦
• PDA/智能手機
• GPS導航設備
• MP3播放器

3. 功能描述

• ?開關控制?：通過ON引腳控制開關狀態，兼容低電壓控制信號。
• ?輸出下拉?：當主通道FET關閉時，輸出下拉電阻將輸出軌放電至大約10%的軌電壓，然后自動斷開以優化關斷電流。
• ?控制上升時間?：通過內部控制邏輯限制浪涌電流。

4. 封裝與尺寸

• ?封裝類型?：CSP-8，尺寸0.9mm × 1.9mm，引腳間距0.5mm
• ?溫度范圍?：-40°C至85°C

5. 電氣特性

• ?導通電阻?：隨輸入電壓變化，例如在3.6V時rON為5.3mΩ，在0.75V時rON為7.3mΩ。
• ?靜態電流?：在不同輸入電壓下，靜態電流在68μA至3770μA之間。
• ?開關時間?：開啟時間（tON）和關閉時間（tOFF）隨輸入電壓和器件型號變化，例如在3.6V時，TPS22920的tON為970μs，tOFF為32μs。

6. 應用信息

• ?輸入電容?：建議在VIN和GND之間放置一個1μF的陶瓷電容，以減少開關接通時放電負載電容或短路引起的輸入電壓下降。
• ?輸出電容?：推薦CIN大于CL，以避免系統供電移除時VOUT超過VIN，導致電流通過體二極管從VOUT流向VIN。

7. 布局指南

• 所有跡線應盡可能短。
• 輸入和輸出電容應靠近器件放置。
• 使用寬跡線以最小化寄生電氣效應。

8. 訂購信息

• 提供多種訂購選項，包括不同封裝類型和是否帶有背面涂層。

?總結?：TPS22920x是一款高性能、小尺寸的負載開關，適用于需要限制浪涌電流的多種便攜式電子設備應用。其關鍵特性包括低導通電阻、高開關電流能力、以及通過控制上升時間減少浪涌電流的功能。該器件還提供靈活的控制邏輯和封裝選項，以滿足不同設計需求。
