TPS20xxC 和 TPS20xxC-2 配電開關系列適用于 USB 等可能存在重電容負載和短路的應用 遇到。該系列提供多個具有固定電流限制閾值的器件，用于 應用范圍為 0.5 A 至 2 A。

TPS20xxC 和 TPS20xxC-2 系列通過工作將輸出電流限制在安全水平 在恒流模式下，當輸出負載超過電流限制閾值時。這提供了 在所有條件下均具有可預測的故障電流。快速的過載響應時間減輕了負擔 在 5 V 主電源上，在輸出短路時提供穩壓電源。電源開關的崛起 和下降時間受到控制，以最大限度地減少導通和關斷期間的電流浪涌。
*附件：tps2051c.pdf

特性

• 單電源開關系列
• 與現有 TI 開關產品組合引腳對引腳
• 額定電流為 0.5 A、1 A、1.5 A、2 A
• ±20% 精度、固定、恒流限制
• 快速過流響應： 2 μs
• 抗毛刺故障報告
• 帶 （TPS20xxC） 和不帶
  （TPS20xxC-2） 輸出放電的選定部件
• 反向電流阻斷
• 內置軟啟動
• 環境溫度范圍：–40°C 至 85°C

參數

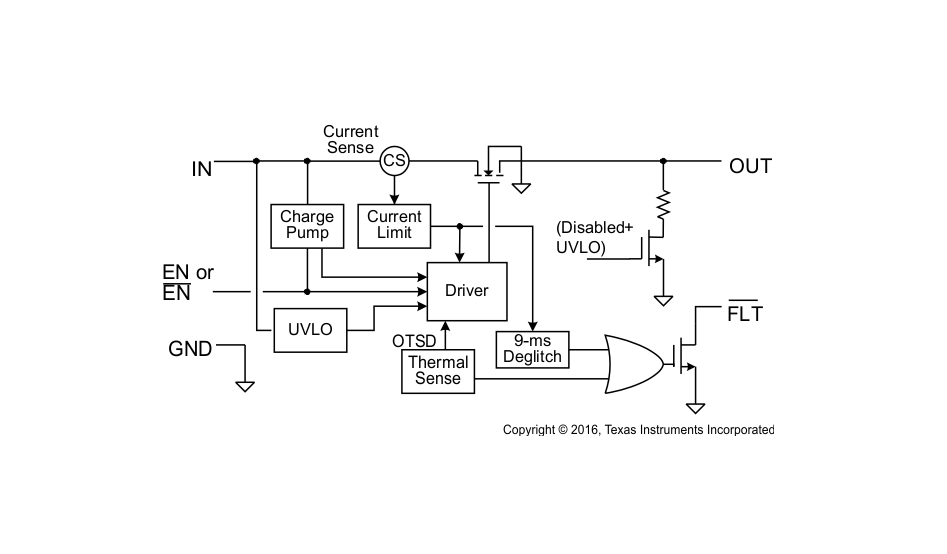

方框圖

1. 產品概述

TPS2051C是一款屬于TPS20xxC系列的電流限制電源分配開關，專為USB端口、集線器、筆記本電腦、臺式機、高清數字電視和機頂盒等應用設計。該系列提供從0.5A到2A的固定電流限制閾值，以滿足不同應用的需求。

2. 主要特性

• ?單電源開關?：TPS2051C采用單電源開關設計，簡化了電路布局。
• ?固定電流限制?：提供±20%準確的固定電流限制，確保在過載或短路情況下保護電路。
• ?快速過流響應?：過流響應時間僅為2μs，有效減少過載對電源的影響。
• ?去抖動故障報告?：OC引腳在故障時輸出低電平信號，并具有去抖動功能，避免誤報。
• ?反向電流阻斷?：當開關禁用時，防止電流從輸出端流向輸入端。
• ?內置軟啟動?：減少開關機時的電流沖擊，保護電源和負載。
• ?寬溫度范圍?：支持-40°C至85°C的工作溫度范圍。

3. 電氣特性

• ?連續輸出電流?：TPS2051C提供0.5A的連續輸出電流能力。
• ?靜態漏源導通電阻?：在不同溫度和電壓條件下，導通電阻值有所變化，具體數值請參考數據手冊。
• ?短路響應時間?：短路時的響應時間非常短，有助于快速保護電路。
• ?供電電流?：開關啟用和禁用時的供電電流均很低，有助于降低系統功耗。

4. 功能描述

• ?電流限制?：當輸出電流超過設定的限制值時，TPS2051C自動進入恒流模式，限制輸出電流，防止損壞。
• ?熱保護?：內置熱保護電路，在結溫過高時自動關閉開關，防止過熱損壞。
• ?欠壓鎖定?：輸入電壓低于一定閾值時，自動鎖定開關，防止因電壓不足而損壞電路。
• ?使能控制?：通過EN引腳控制開關的啟用和禁用，兼容TTL和CMOS邏輯電平。

5. 應用領域

• ?USB設備和集線器?：為USB端口和集線器提供電流限制和保護功能。
• ?消費電子產品?：如筆記本電腦、臺式機等，確保電源穩定和安全。
• ?高清電視和機頂盒?：為這些設備的電源分配提供可靠的保護。

6. 封裝與尺寸

TPS2051C提供多種封裝選項，包括SOT-23、VSSOP和HVSSOP等，具體封裝尺寸和引腳排列請參考數據手冊中的封裝信息。

7. 設計考慮

• ?電流限制閾值選擇?：根據應用需求選擇合適的電流限制閾值。
• ?布局與散熱?：合理的電路布局和散熱設計對于確保TPS2051C的穩定運行至關重要。
• ?輸入與輸出電容?：適當選擇輸入和輸出電容，以優化電源響應和穩定性。

8. 結論

TPS2051C是一款功能強大、易于使用的電流限制電源分配開關，適用于多種消費電子和通信設備。其固定電流限制、快速過流響應和去抖動故障報告等功能，為電路提供了可靠的保護。
