TPS20xxC 和 TPS20xxC-2 配電開關系列適用于 USB 等可能存在重電容負載和短路的應用 遇到。該系列提供多個具有固定電流限制閾值的器件，用于 應用范圍為 0.5 A 至 2 A。

TPS20xxC 和 TPS20xxC-2 系列通過工作將輸出電流限制在安全水平 在恒流模式下，當輸出負載超過電流限制閾值時。這提供了 在所有條件下均具有可預測的故障電流?？焖俚倪^載響應時間減輕了負擔 在 5 V 主電源上，在輸出短路時提供穩壓電源。電源開關的崛起 和下降時間受到控制，以最大限度地減少導通和關斷期間的電流浪涌。
*附件：tps2000c.pdf

特性

• 單電源開關系列
• 與現有 TI 開關產品組合引腳對引腳
• 額定電流為 0.5 A、1 A、1.5 A、2 A
• ±20% 精度、固定、恒流限制
• 快速過流響應： 2 μs
• 抗毛刺故障報告
• 帶 （TPS20xxC） 和不帶
  （TPS20xxC-2） 輸出放電的選定部件
• 反向電流阻斷
• 內置軟啟動
• 環境溫度范圍：–40°C 至 85°C

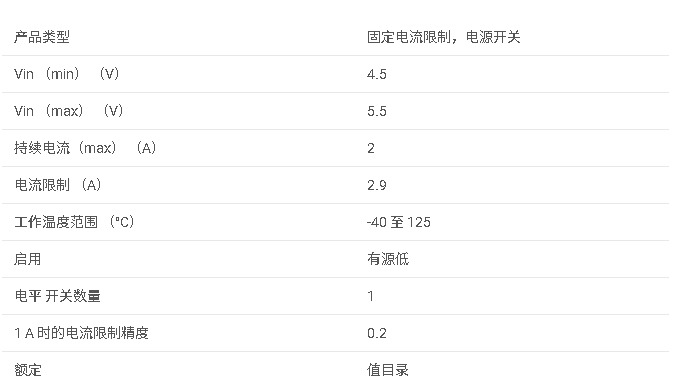

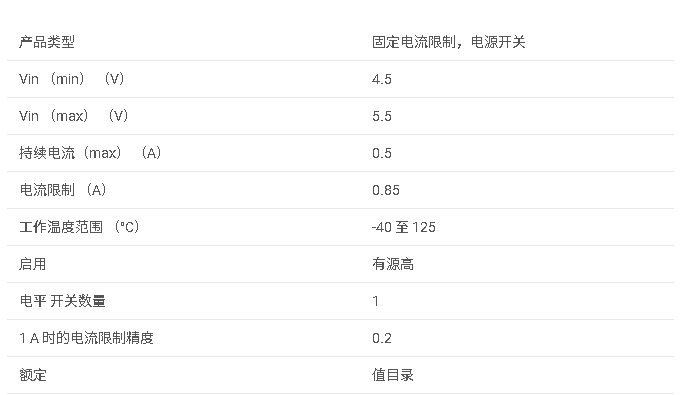

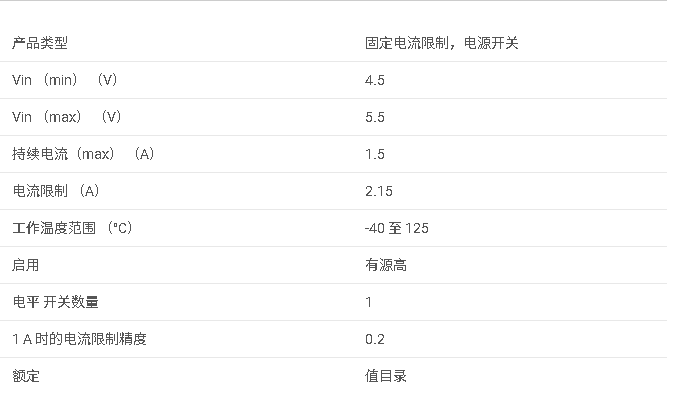

參數

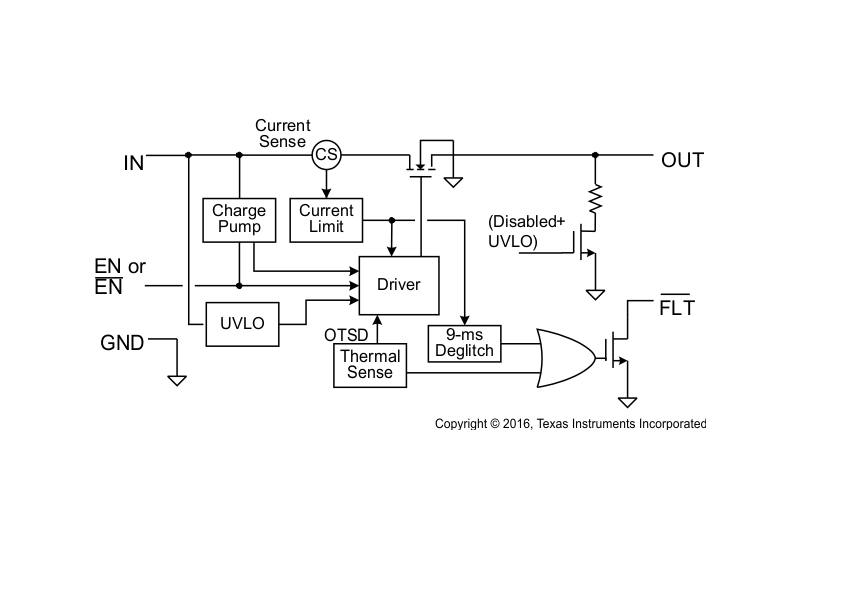

方框圖

1. 產品概述

TPS2000C 是 Texas Instruments（TI）生產的一款電流限制型電源分配開關，屬于 TPS20xxC 系列。該系列開關專為需要處理重電容負載和短路保護的應用而設計，如 USB 端口、集線器、筆記本電腦、臺式機、高清數字電視和機頂盒等。TPS2000C 提供高達 2A 的連續負載電流能力，并具有多種保護功能。

2. 主要特性

• ?單電源開關設計?：簡化電路布局和控制。
• ?固定電流限制?：提供準確的固定電流限制，防止過載損壞。
• ?快速過流響應?：過流響應時間僅為 2μs，有效保護電路。
• ?去抖動故障報告?：通過 OC 引腳提供穩定的故障指示，避免誤報。
• ?反向電流阻斷?：當開關禁用時，防止電流反向流動。
• ?內置軟啟動?：減少開機時的電流沖擊。
• ?寬溫度范圍?：支持 -40°C 至 85°C 的工作溫度范圍。
• ?多種封裝選項?：包括 SOT-23、VSSOP 和 HVSSOP 等，以滿足不同應用需求。

3. 電氣特性

• ?連續輸出電流?：高達 2A。
• ?靜態漏源導通電阻?：在不同溫度和電壓條件下有所變化，具體數值請參考數據手冊。
• ?短路響應時間?：非常短，有助于快速保護電路。
• ?供電電流?：開關啟用和禁用時的供電電流均很低，有助于降低系統功耗。

4. 功能描述

• ?電流限制?：當輸出電流超過設定的限制值時，自動進入恒流模式，保護電路。
• ?熱保護?：內置熱保護電路，防止過熱損壞。
• ?欠壓鎖定?：輸入電壓低于一定閾值時，自動鎖定開關，防止低電壓損壞。
• ?使能控制?：通過 EN 引腳控制開關的啟用和禁用，兼容 TTL 和 CMOS 邏輯電平。

5. 應用領域

• ?USB 設備和集線器?：提供電流限制和保護功能。
• ?消費電子產品?：如筆記本電腦、臺式機等，確保電源穩定。
• ?高清電視和機頂盒?：為電源分配提供保護。

6. 設計指南

• ?布局建議?：合理布局輸入和輸出電容，以優化性能。
• ?散熱設計?：考慮散熱需求，確保開關在允許的溫度范圍內工作。
• ?電流限制選擇?：根據應用需求選擇合適的電流限制閾值。

7. 封裝與尺寸

TPS2000C 提供多種封裝選項，具體封裝尺寸和引腳排列請參考數據手冊中的封裝信息部分。

8. 結論

TPS2000C 是一款功能強大、易于使用的電流限制電源分配開關，適用于多種消費電子和通信設備。其快速過流響應、去抖動故障報告和多種保護功能，為電路提供了可靠的保護。
