TPS20xxC 和 TPS20xxC-2 雙通道配電開關系列適用于 USB 等可能會遇到重電容負載和短路的應用。這 該系列為具有固定電流限制閾值的多個器件提供 0.5 A 之間的應用 和 2 個 A。

TPS20xxC 和 TPS20xxC-2 雙系列將輸出電流限制在安全水平 當輸出負載超過限流閾值時，工作在恒定電流模式。這 在所有條件下提供可預測的故障電流。快速過流響應時間緩解 當輸出短路時，5 V 主電源提供穩壓電源的負擔。這 控制電源開關的上升和下降時間，以最大限度地減少導通期間的電流浪涌，并且 關閉。
*附件：tps2002c.pdf

特性

• 雙電源開關系列
• 額定電流為 0.5 A、1 A、1.5 A、2 A
• 精確的 ±20% 電流限制容差
• 快速過流響應 – 2 μs（典型值）
• 70mΩ（典型值）高側 N 溝道 MOSFET
• 工作范圍：4.5 V 至 5.5 V
• 抗毛刺故障報告 （FLTx)
• 帶 （TPS20xxC） 和不帶
  （TPS20xxC-2） 輸出放電的選定部件
• 反向電流阻斷
• 內置軟啟動
• 與現有 Pin 的 Pin 對 Pin
• 環境溫度范圍：–40°C 至 85°C

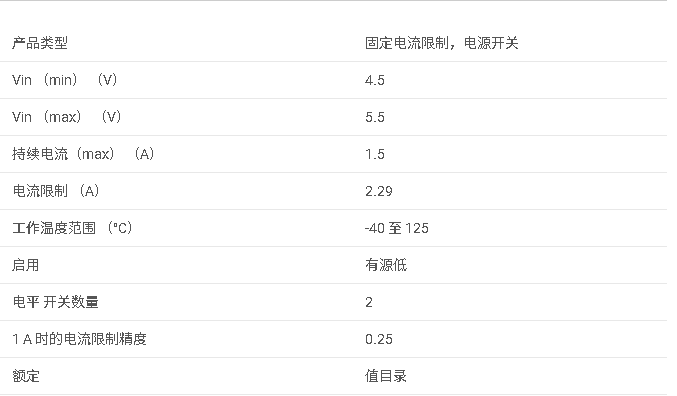

參數

方框圖

1. 產品概述

TPS2002C是一款雙通道、限流、電源分配開關，專為在5V電路中提供高達2A的連續負載電流而設計。該器件適用于需要處理重電容負載和短路的場合，如USB接口等。

2. 主要特性

• ?雙通道設計?：支持兩個獨立的電源輸出通道。
• ?高電流能力?：每個通道可提供高達2A的連續負載電流。
• ?快速過流響應?：過流響應時間典型值為2μs，有助于快速保護電路。
• ?高精度限流?：電流限制精度高達±20%。
• ?多重保護功能?：包括過流保護、過熱保護、反向電流阻斷、欠壓鎖定（UVLO）等。
• ?軟啟動功能?：限制啟動時的電流和電壓浪涌。
• ?去抖動故障報告?：通過內部延遲電路消除短暫的過流誤報。

3. 應用領域

• USB端口或集線器
• 筆記本電腦和臺式機
• 各種需要電源分配和保護的電子設備

4. 功能描述

• ?限流保護?：當輸出電流超過設定閾值時，自動限制輸出電流至安全水平。
• ?過熱保護?：當結溫超過安全范圍時，自動關閉輸出以防止損壞。
• ?反向電流阻斷?：在器件關閉或UVLO狀態下，阻止電流從輸出端流向輸入端。
• ? 欠壓鎖定（UVLO） ?：當輸入電壓低于UVLO閾值時，自動關閉電源開關。
• ?去抖動故障報告?：通過FLTx引腳提供穩定的過流和過熱故障指示。

5. 電氣特性

• ?導通電阻?：在25°C時，典型值為70mΩ，有助于減小功耗。
• ?電流限制?：每個通道具有獨立的電流限制功能，可根據應用需求進行調整。
• ?開關特性?：包括開啟時間、關閉時間、上升時間和下降時間等，均經過優化以提供穩定的電源輸出。

6. 封裝與尺寸

TPS2002C采用VSON-10封裝，具體尺寸和引腳布局詳見數據手冊。

7. 典型應用電路

文件提供了典型應用電路圖，展示了TPS2002C在電源分配中的應用，包括輸入電容、輸出電容、使能引腳、故障指示引腳等的連接方式。

8. 設計指南

• ?電容選擇?：建議在輸入和輸出端放置合適的電容以穩定電壓和減小噪聲。
• ?使能控制?：通過控制使能引腳的高低電平可以獨立控制每個輸出通道的開關狀態。
• ?故障監控?：監控故障指示引腳的狀態以便及時響應過流或過熱故障。
• ?布局與散熱?：提供了布局指南和功率損耗估算方法以幫助設計者優化PCB布局和散熱設計。
