TPS20xxC 和 TPS20xxC-2 雙通道配電開關系列適用于 USB 等可能會遇到重電容負載和短路的應用。這 該系列為具有固定電流限制閾值的多個器件提供 0.5 A 之間的應用 和 2 個 A。

TPS20xxC 和 TPS20xxC-2 雙系列將輸出電流限制在安全水平 當輸出負載超過限流閾值時，工作在恒流模式。這 在所有條件下提供可預測的故障電流?？焖龠^流響應時間緩解 當輸出短路時，5 V 主電源提供穩壓電源的負擔。這 電源開關的上升和下降時間受到控制，以最大限度地減少導通期間的電流浪涌，并且 關閉。
*附件：tps2064c.pdf

特性

• 雙電源開關系列
• 額定電流為 0.5 A、1 A、1.5 A、2 A
• 精確的 ±20% 電流限制容差
• 快速過流響應 – 2 μs（典型值）
• 70mΩ（典型值）高側 N 溝道 MOSFET
• 工作范圍：4.5 V 至 5.5 V
• 抗毛刺故障報告 （FLTx)
• 帶 （TPS20xxC） 和不帶
  （TPS20xxC-2） 輸出放電的選定部件
• 反向電流阻斷
• 內置軟啟動
• 與現有 Pin 的 Pin 對 Pin
• 環境溫度范圍：–40°C 至 85°C

參數

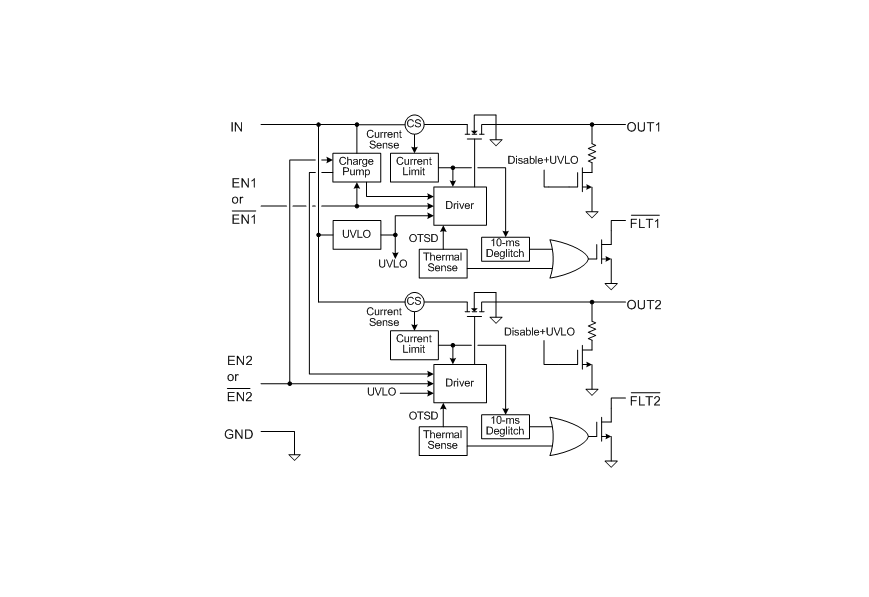

方框圖

1. 概述

TPS2064C是一款雙通道、電流限制的電源分配開關，旨在為USB等應用提供電源管理解決方案。該系列開關適用于處理重電容負載和短路情況，具有準確的電流限制、快速過流響應和反向電流阻斷等功能。

2. 主要特性

• ?雙通道設計?：支持兩個獨立的電源通道。
• ?電流限制?：提供1.5A的連續電流，具有±20%的電流限制容差。
• ?快速過流響應?：過流響應時間典型值為2μs。
• ?高側N溝道MOSFET?：具有70-mΩ（典型值）的低導通電阻。
• ?操作范圍?：適用于4.5V至5.5V的操作電壓范圍。
• ? 欠壓鎖定（UVLO） ?：防止在低輸入電壓下工作。
• ?軟啟動?：內置軟啟動功能，減少啟動時的電流沖擊。
• ?反向電流阻斷?：當開關禁用時，防止電流從輸出流向輸入。
• ? 去耦輸出（部分型號） ?：當開關禁用時，通過內部電阻放電輸出電容。

3. 功能描述

• ?電流限制與保護?：當輸出負載超過電流限制閾值時，開關將輸出電流限制在安全水平，防止過載和短路損壞。
• ? 去故障報告（FLTx） ?：每個通道具有一個開漏輸出（FLTx），用于報告過流或過溫故障。該輸出通過內部去抖動電路，防止誤觸發。
• ?熱保護?：內置熱傳感電路，當結溫超過安全范圍時，自動關閉開關以防止過熱損壞。
• ?使能控制?：通過ENx引腳控制開關的開啟和關閉，兼容TTL和CMOS邏輯電平。

4. 應用信息

• ?典型應用?：USB端口或集線器、筆記本電腦、臺式機、高清數字電視、機頂盒等。
• ?電源建議?：建議在輸入和輸出引腳附近放置旁路電容，以改善瞬態響應和穩定性。
• ?布局指南?：提供了布局示例和熱設計考慮，以確保最佳性能和可靠性。

5. 封裝與尺寸

• ?封裝類型?：提供多種封裝選項，包括MSOP、SOIC、SON和VSON等。
• ?尺寸?：具體尺寸取決于所選的封裝類型，詳細尺寸信息請參考數據手冊中的封裝尺寸圖。

6. 結論

TPS2064C是一款功能全面、性能可靠的雙通道電流限制電源分配開關，適用于需要精確電流控制和保護的多種應用場景。其快速過流響應、反向電流阻斷和熱保護等功能，使其成為電源管理系統的理想選擇。
