TPS20xxC 和 TPS20xxC-2 雙通道配電開關系列適用于 USB 等可能會遇到重電容負載和短路的應用。這 該系列為具有固定電流限制閾值的多個器件提供 0.5 A 之間的應用 和 2 個 A。

TPS20xxC 和 TPS20xxC-2 雙系列將輸出電流限制在安全水平 當輸出負載超過限流閾值時，工作在恒流模式。這 在所有條件下提供可預測的故障電流。快速過流響應時間緩解 當輸出短路時，5 V 主電源提供穩壓電源的負擔。這 電源開關的上升和下降時間受到控制，以最大限度地減少導通期間的電流浪涌，并且 關閉。
*附件：tps2062c.pdf

特性

• 雙電源開關系列
• 額定電流為 0.5 A、1 A、1.5 A、2 A
• 精確的 ±20% 電流限制容差
• 快速過流響應 – 2 μs（典型值）
• 70mΩ（典型值）高側 N 溝道 MOSFET
• 工作范圍：4.5 V 至 5.5 V
• 抗毛刺故障報告 （FLTx)
• 帶 （TPS20xxC） 和不帶
  （TPS20xxC-2） 輸出放電的選定部件
• 反向電流阻斷
• 內置軟啟動
• 與現有 Pin 的 Pin 對 Pin
• 環境溫度范圍：–40°C 至 85°C

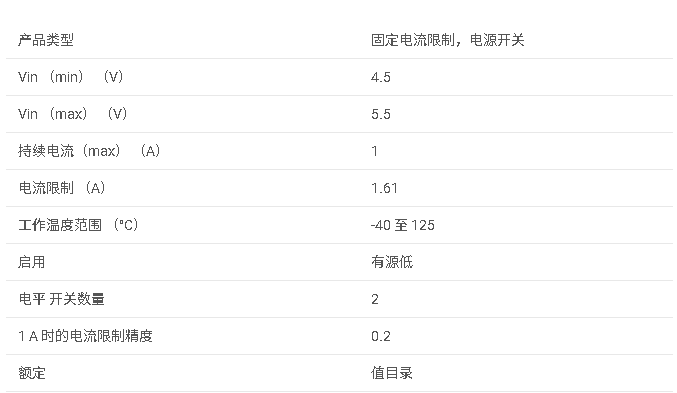

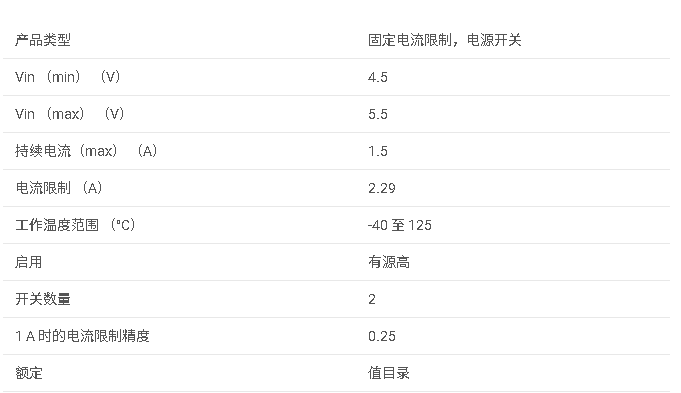

參數

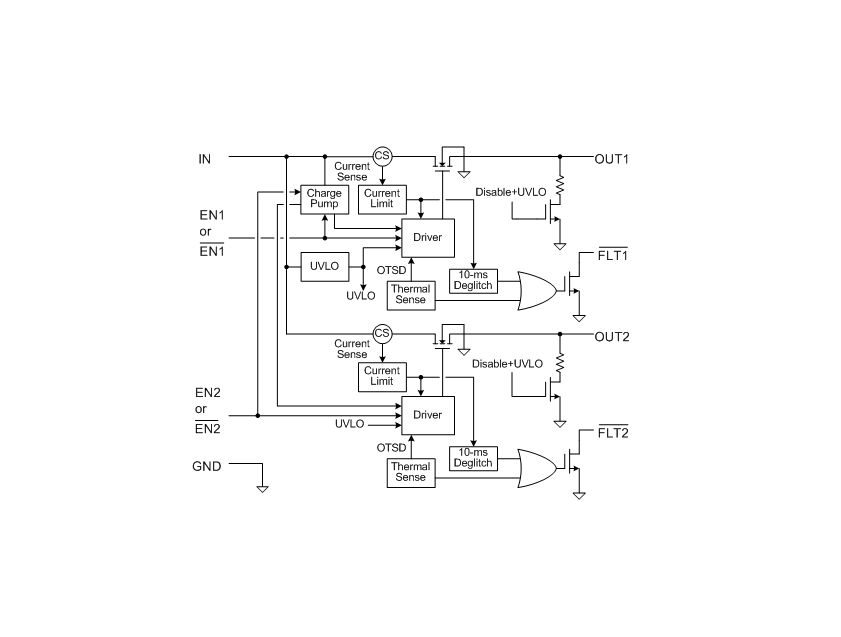

方框圖

1. 概述

TPS2062C是一款雙通道電流限制型電源分配開關，旨在滿足USB端口、集線器、筆記本電腦、臺式機等應用中遇到的重電容負載和短路情況。該器件提供準確的電流限制、快速過流響應以及多種保護功能。

2. 主要特性

• ?雙通道設計?：支持兩路獨立的電源分配。
• ?固定電流限制?：提供1A的固定電流限制。
• ?快速過流響應?：典型過流響應時間為2μs。
• ?多種保護功能?：包括過流保護、過熱保護、欠壓鎖定（UVLO）、反向電流阻斷等。
• ?去抖故障報告?：通過FLTx引腳提供去抖的故障信號。
• ?軟啟動功能?：內置軟啟動電路，減少啟動時的電流沖擊。

3. 電氣特性

• ?輸入電壓范圍?：4.5V至5.5V
• ?連續輸出電流?：每通道最大1A
• ?靜態導通電阻?：典型值為70mΩ至90mΩ（具體值取決于封裝和測試條件）
• ?過流保護?：當輸出電流超過1A時，自動限制輸出電流。
• ? 欠壓鎖定（UVLO） ?：當輸入電壓低于一定閾值時，禁用電源開關。
• ?熱關斷保護?：在過熱情況下自動關閉電源開關。

4. 功能描述

• ? 欠壓鎖定（UVLO） ?：防止在輸入電壓過低時啟動電源開關，保護電路免受損害。
• ?使能控制?：通過ENx引腳控制電源開關的開啟和關閉。
• ?去抖故障報告?：FLTx引腳在過流或過熱情況下輸出低電平信號，并通過內部去抖電路防止誤報。
• ?反向電流阻斷?：在禁用狀態下，防止電流從輸出端反向流入輸入端。
• ?輸出放電功能?（部分型號）：當設備禁用時，通過內部放電電阻快速泄放輸出端的電荷（注意：某些封裝可能不具備此功能）。

5. 應用信息

• ?典型應用?：適用于USB端口、集線器、筆記本電腦、臺式機等設備的電源分配和保護。
• ?布局指導?：建議將輸入和輸出電容放置在靠近器件的位置，以減少噪聲和電壓波動。同時，提供了布局示例和PCB設計建議。
• ?功率耗散和結溫?：提供了估算功率耗散和結溫的方法，幫助設計師選擇合適的封裝和散熱方案。

6. 封裝與尺寸

• ?封裝類型?：提供MSOP-8、SOIC-8、SON-8等多種封裝選項。
• ?引腳數?：8引腳
• ?尺寸?：具體尺寸因封裝選項而異，需參考數據手冊中的詳細尺寸圖。

7. 結論

TPS2062C是一款功能全面的雙通道電流限制型電源分配開關，適用于多種需要精確電流控制和保護的應用場景。其快速過流響應、多種保護功能以及靈活的封裝選項，使得該器件成為電源分配和保護的理想選擇。
