TPS20xxC 和 TPS20xxC-2 配電開關系列適用于 USB 等可能存在重電容負載和短路的應用 遇到。該系列提供多個具有固定電流限制閾值的器件，用于 應用范圍為 0.5 A 至 2 A。

TPS20xxC 和 TPS20xxC-2 系列通過工作將輸出電流限制在安全水平 在恒流模式下，當輸出負載超過電流限制閾值時。這提供了 在所有條件下均具有可預測的故障電流。快速的過載響應時間減輕了負擔 在 5 V 主電源上，在輸出短路時提供穩壓電源。電源開關的崛起 和下降時間受到控制，以最大限度地減少導通和關斷期間的電流浪涌。
*附件：tps2041c.pdf

特性

• 單電源開關系列
• 與現有 TI 開關產品組合引腳對引腳
• 額定電流為 0.5 A、1 A、1.5 A、2 A
• ±20% 精度、固定、恒流限制
• 快速過流響應： 2 μs
• 抗毛刺故障報告
• 帶 （TPS20xxC） 和不帶
  （TPS20xxC-2） 輸出放電的選定部件
• 反向電流阻斷
• 內置軟啟動
• 環境溫度范圍：–40°C 至 85°C
• UL 認證和 CB 文件編號E169910

參數

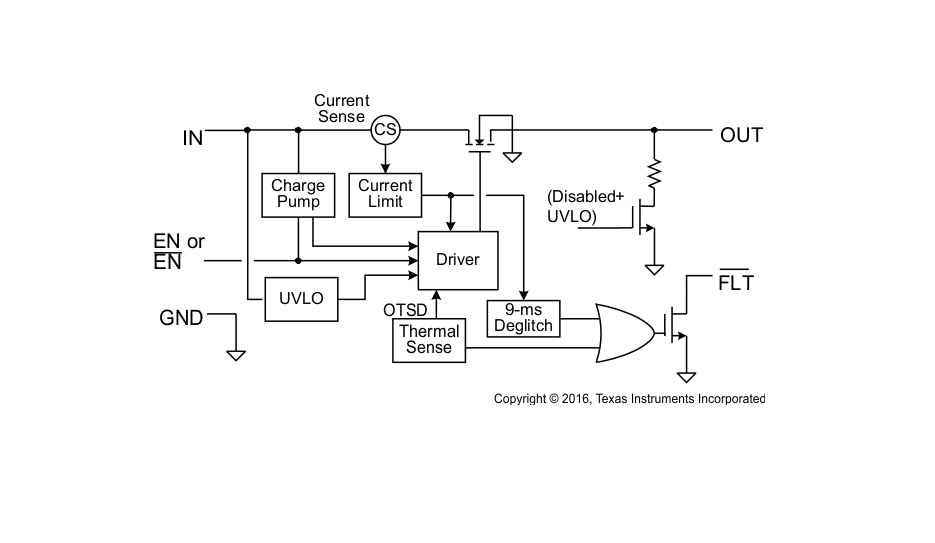

方框圖

1. 產品概述

TPS2041C是一款單通道、限流、電源分配開關，專為在5V電路中提供高達0.5A的連續負載電流而設計。該器件適用于需要處理重電容負載和短路的場合，如USB接口等。

2. 主要特性

• ?單通道設計?：支持一個獨立的電源輸出通道。
• ?高精度限流?：電流限制精度高達±20%，提供穩定的電流輸出。
• ?快速過流響應?：過流響應時間典型值為2μs，有效保護電路免受瞬時過流沖擊。
• ?多重保護功能?：包括過流保護、過熱保護、反向電流阻斷、欠壓鎖定（UVLO）等。
• ?去抖動故障報告?：通過內部延遲電路消除短暫的過流誤報，提高系統穩定性。
• ?軟啟動功能?：限制啟動時的電流和電壓浪涌，延長器件壽命。

3. 應用領域

• USB端口和集線器
• 筆記本電腦和臺式機
• 高清數字電視
• 機頂盒
• 短路保護電路

4. 功能描述

• ?限流保護?：當輸出電流超過設定閾值時，自動限制輸出電流至安全水平。
• ?過熱保護?：當結溫超過安全范圍時，自動關閉輸出以防止損壞。
• ?反向電流阻斷?：在器件關閉或UVLO狀態下，阻止電流從輸出端流向輸入端。
• ? 欠壓鎖定（UVLO） ?：當輸入電壓低于UVLO閾值時，自動關閉電源開關，防止低電壓狀態下的異常工作。
• ?去抖動故障報告?：通過FLT引腳提供穩定的過流和過熱故障指示，避免誤報導致的系統不穩定。

5. 電氣特性

• ?導通電阻?：在25°C時，典型值為97mΩ至110mΩ，有助于減小功耗。
• ?電流限制?：具有固定的電流限制閾值，可根據應用需求選擇合適的型號。
• ?開關特性?：包括開啟時間、關閉時間、上升時間和下降時間等，均經過優化以提供穩定的電源輸出。

6. 封裝與尺寸

TPS2041C采用SOT-23（5引腳）封裝，具體尺寸和引腳布局詳見數據手冊。

7. 典型應用電路

文件提供了典型應用電路圖，展示了TPS2041C在電源分配中的應用，包括輸入電容、輸出電容、使能引腳、故障指示引腳等的連接方式。

8. 設計指南

• ?電容選擇?：建議在輸入和輸出端放置合適的電容以穩定電壓和減小噪聲。
• ?使能控制?：通過控制使能引腳的高低電平可以控制輸出通道的開關狀態。
• ?故障監控?：監控故障指示引腳的狀態以便及時響應過流或過熱故障。
• ?布局與散熱?：提供了布局指南和功率損耗估算方法以幫助設計者優化PCB布局和散熱設計。
