TPS2530 配電開關適用于 DisplayPort 或 USB 端口，可能會遇到重電容負載和短路。它提供 0.5 A 固定電流限制閾值。

TPS2530通過在恒定電流下工作，將輸出電流限制在安全水平 模式。這提供了一個可預測的故障 在所有條件下都是最新的。快速過載響應時間減輕了主電源的負擔 在輸出短路時提供穩壓功率。電源開關的上升和下降時間為 經過控制，可較大限度地減少導通和關斷期間的電流浪涌。
*附件：tps2530.pdf

特性

• 單電源開關
• 與現有 TI 開關產品組合?并排
• 額定電流 0.5 A
• ±25% 準確度、固定、恒定電流限制
• 快速過流響應 – 2 μs
• 工作范圍：2.7 V 至 5.5 V
• 抗毛刺故障報告
• 反向電流阻斷
• 內置軟啟動
• 環境溫度范圍：–40°C 至 85°C

參數

方框圖

概述

TPS2530是一款電流限制型電源分配開關，適用于如DisplayPort或USB端口等可能遇到重電容負載和短路的應用場景。該器件提供0.5A的固定電流限制閾值，并具有快速過流響應、短路保護、反向電流阻斷等功能。

主要特性

• ?單電源開關?：適用于重電容負載和短路可能發生的場合。
• ?固定電流限制?：±25%準確的固定電流限制，額定電流為0.5A。
• ?快速過流響應?：過流響應時間小于2μs。
• ?短路保護?：在輸出負載超過電流限制閾值時，將輸出電流限制在安全水平。
• ?反向電流阻斷?：當禁用時，阻止電流從輸出流向輸入。
• ?去抖動故障報告?：提供穩定的故障電流報告。
• ?內置軟啟動?：控制電源開關的上升和下降時間，以最小化電流浪涌。

應用場景

• DisplayPort
• USB端口/集線器、筆記本電腦、臺式機
• 機頂盒

電氣特性

• ?輸入電壓范圍?：2.7V至5.5V
• ?工作溫度范圍?：-40°C至85°C
• ? R_DS(on) ?（輸入-輸出電阻）：在25°C時，典型值為103mΩ，最大值為120mΩ
• ? 電流限制（I_OS） ?：在V_IN=3.3V或5V時，典型值為1A，最大值為1.25A
• ? 啟用輸入（EN） ?：高電平有效，兼容TTL和CMOS邏輯電平

功能框圖與引腳說明

• ?功能框圖?：包括使能輸入、電源地、輸入電壓、輸出、故障信號（FLT）等關鍵部分。
• ?引腳說明?：
  • ?EN?：使能輸入，邏輯高電平打開電源開關。
  • ?GND?：接地連接。
  • ?IN?：輸入電壓和電源開關漏極，需連接0.1μF或更大的陶瓷電容到GND。
  • ?FLT?：活動低電平開漏輸出，在過流或過溫條件下被激活。
  • ?OUT?：電源開關輸出，連接到負載。

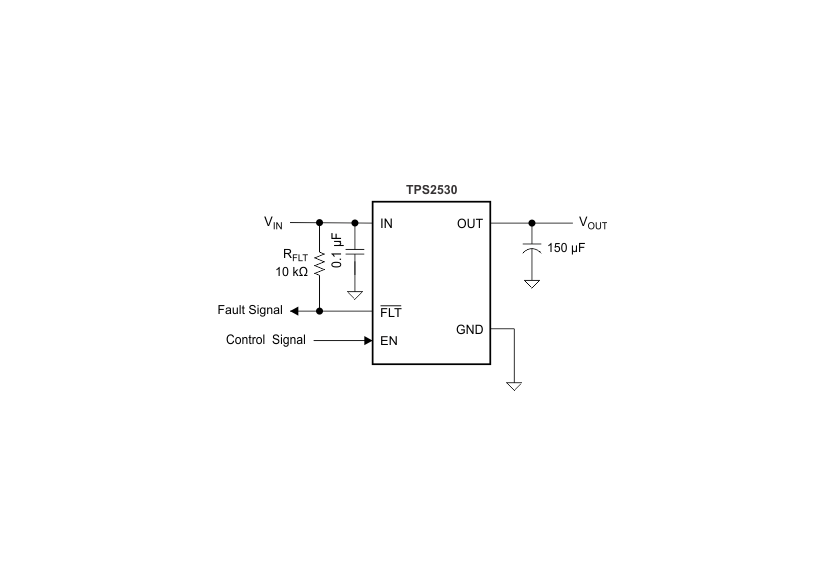

典型應用電路與特性

• ?典型應用電路?：展示了TPS2530在典型應用中的連接方式。
• ?特性曲線?：包括輸出特性曲線、使能和禁用時序、短路應用下的脈沖響應等。

封裝與尺寸

• ?封裝類型?：SOT-23（DBV）5引腳封裝
• ?尺寸信息?：提供了詳細的封裝尺寸和引腳布局圖。

注意事項

• ?靜電放電（ESD）保護?：推薦在處理集成電路時采取適當的預防措施，以防止ESD損壞。
• ?熱設計?：建議增加PCB銅面積以減少熱阻抗，并保持結溫盡可能低。
• ?功率耗散與結溫?：需要估算功率耗散和最大預期結溫，以便選擇合適的封裝和PCB設計。

結論

TPS2530是一款功能強大的電流限制型電源分配開關，適用于多種需要短路保護和電流限制的應用場景。其快速響應、穩定的電氣特性和靈活的封裝選項使其成為這些應用的理想選擇。
