LED顯示作為復雜的電子系統，容易受到各種干擾。從供電噪聲到空間電磁波，甚至接地不良都會影響顯示效果。干擾導致的故障直接影響用戶體驗。LED驅動電路本身是高頻開關設計，EMI特性就敏感，如果長距離傳輸信號，極易容易受到干擾的影響。

為了提高LED驅動控制電路抗干擾能力，提高系統的穩定性，我們從軟件及硬件兩方面提出幾點優化措施：

1.軟件

1.顯示刷新策略

軟件上加入定時刷新初始化設置和顯示數據來減少顯示處于異常狀態的時間，使其能夠迅速恢復正常顯示。

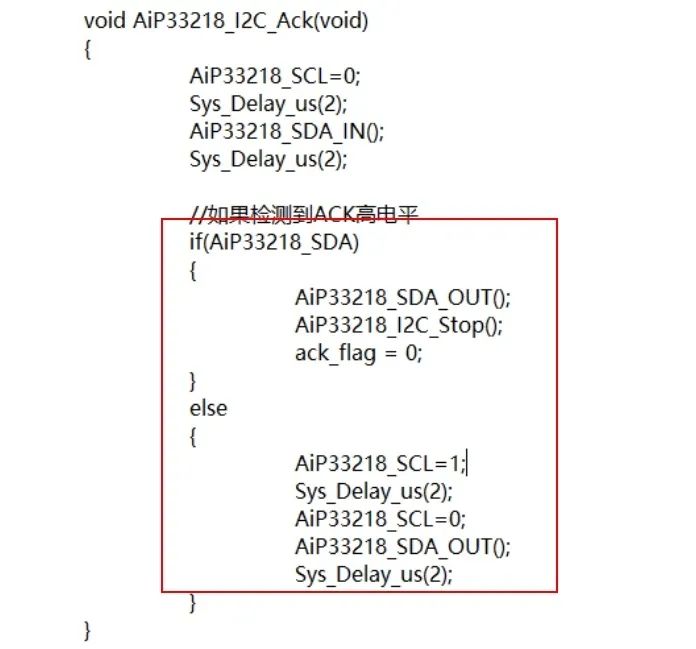

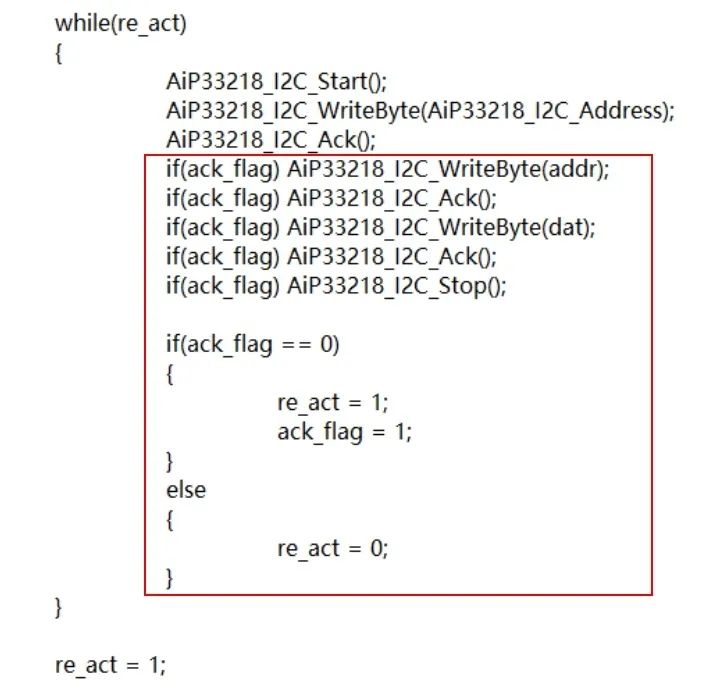

IIC通信協議中加入超時檢測和失敗重發機制。

Figure 1

Figure 2

避免大跨度亮度等級，采用漸變動畫（如每100ms調整一級），減少電流突變導致的電源噪聲。

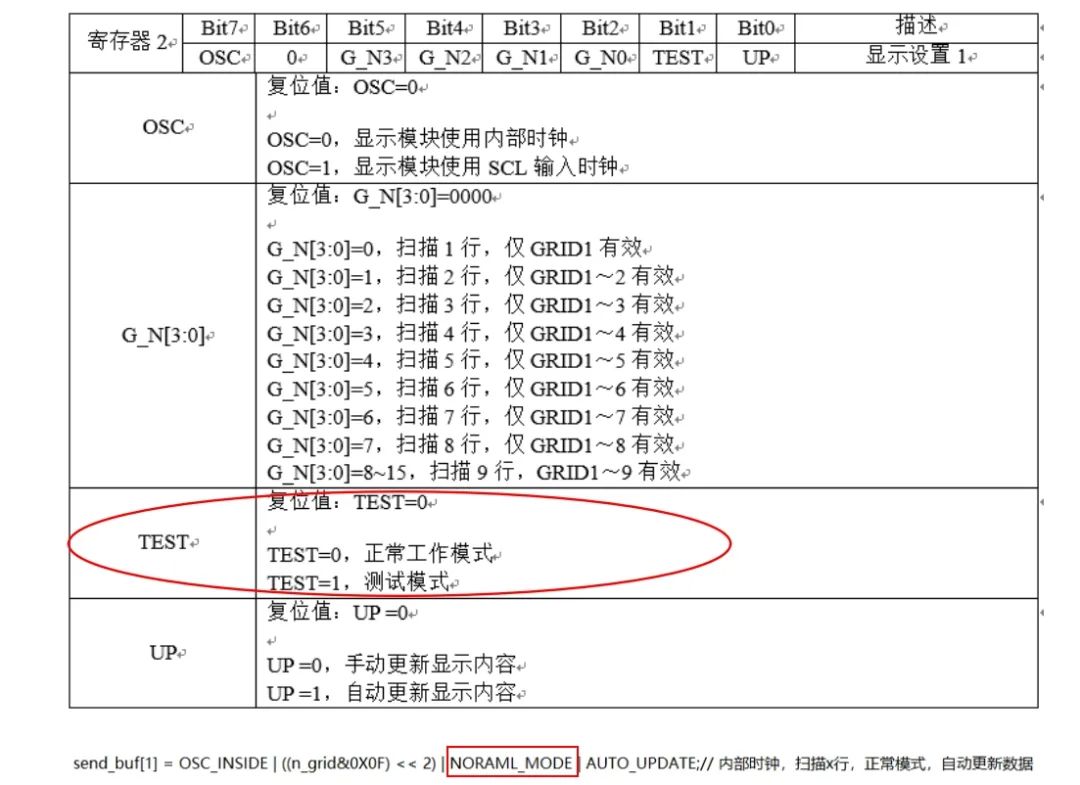

帶有測試模式指令的芯片，在軟件上加入退出測試態指令，并定時刷新，來防止芯片誤入測試態引起的黑屏。

Figure 3

2.通信可靠性

當顯示驅動IC工作在強電磁干擾環境下時，建議適當降低通信頻率，以減少干擾帶來的影響。

避免在強干擾源工作時刷新顯示（如電機啟動瞬間）。

3.看門狗

確保MCU啟用了硬件看門狗，防止干擾導致程序跑飛。

軟件看門狗：在關鍵子任務（如顯示刷新、通信）中設置狀態標志，獨立監控任務檢測標志更新超時則強制復位。

2.硬件

1.電源凈化

在電源輸入端增加EMI濾波器、防雷浪涌保護器。

采用隔離電源模塊或為不同電路模塊提供獨立隔離電源，避免與電機、繼電器等高噪聲器件共用電源。

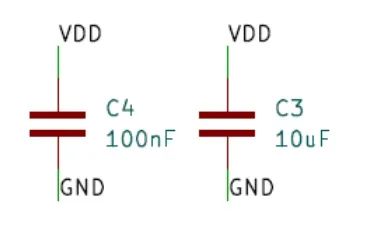

在驅動IC的電源端口加濾波電容，濾波電容需盡可能靠近IC電源端口。通常建議增加0.1uF陶瓷電容和10uF陶瓷電容并聯，形成高頻+低頻濾波；若因為電容特性出現嘯叫問題，可以減小電容容值、封裝或改用電解電容、鉭電容。

Figure 4

選用高可靠性、低噪聲的電源模塊。

2.信號線處理

信號總線的保護

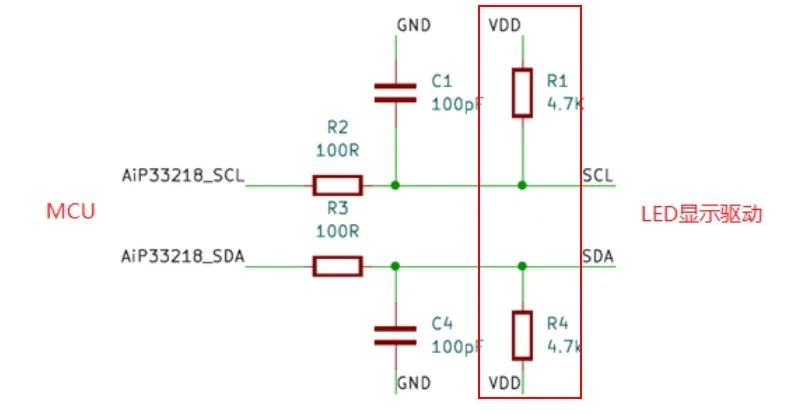

1）串聯電阻：在信號線上靠近MCU端串聯10Ω-100Ω電阻，抑制信號反射和瞬態尖峰。

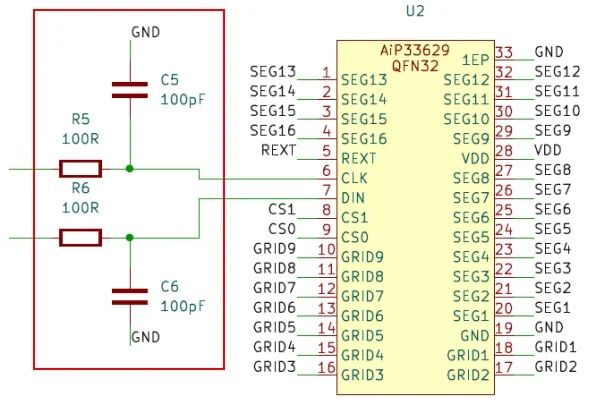

2）RC低通濾波：在靠近IC的信號線引腳處，對地并聯100pF-220pF陶瓷電容 + 串聯 100Ω電阻（構成RC低通濾波），濾除高頻噪聲。

Figure 5

3）ESD保護：在信號線上增加TVS二極管到GND，防止靜電和浪涌。

4）上拉電阻：確保信號總線的上拉電阻（通常4.7kΩ-10kΩ）可靠連接且阻值合適，避免過弱導致抗噪差。

Figure 6

縮短走線：盡量縮短MCU與IC之間的連線，避免走線過長成為天線接收干擾。

信號線盡量平行等長走線，并遠離高頻、大電流線路（如電源線、電機驅動線）。

3.優秀的電路設計

優化信號和電源路徑，電流環路面積盡可能小，通信線盡量緊貼地線排布。

電源線（VCC）走線盡量寬、短。

使用多層PCB板時，設置完整的地平面和電源平面。

關鍵信號線（時鐘、差分信號）做阻抗控制和包地處理。

加入必要的濾波電路（電源入口濾波、信號線濾波）。

電源和地線盡量并行走線。

在信號線下方或相鄰層保留連續的地平面。

4.屏蔽與接地

系統建立良好、可靠、單一接地點的接地系統，避免地線環路。

IC的GND引腳必須通過短而粗的走線或過孔直接連接到主地平面。

如果非PCB直連，線纜使用雙絞線或屏蔽線。屏蔽線屏蔽層單端接地。

外部EMI抑制：系統電源入口處增加共模電感和X/Y安規電容。

對產生干擾的設備（如電機）加裝磁環或使用屏蔽電纜。
