TPS203x 系列配電開關適用于可能遇到高電容負載和短路的應用。這些器件是 50 m N 溝道 MOSFET 高側電源開關。該開關由與 5V 邏輯和 3V 邏輯兼容的邏輯使能控制。柵極驅動由內部電荷泵提供，旨在控制電源開關的上升時間和下降時間，以最大限度地減少開關期間的電流浪涌。該電荷泵無需外部元件，并允許在低至 2.7 V 的電源下工作。
*附件：tps2030-q1.pdf

當輸出負載超過限流閾值或出現短路時，TPS203x 通過切換到恒流模式，將過流 （OC） 邏輯輸出拉低，將輸出電流限制在安全水平。當持續的嚴重過載和短路增加開關中的功率耗散，導致結溫升高時，熱保護電路會關閉開關以防止損壞。一旦器件充分冷卻，就會自動從熱關斷中恢復。內部電路確保開關保持關閉狀態，直到出現有效的輸入電壓。

TPS203x 器件僅在短路電流閾值方面有所不同。TPS2030限制在 0.3A 負載時，TPS2031限制在 0.9A 負載下，TPS2032限制在 1.5A 負載下，TPS2033在 2.2A 負載下限制，TPS2034在 3A 負載下限制（請參閱可用選項）。TPS203x 采用 8 引腳小外形集成電路 （SOIC） 封裝和 8 引腳雙列直插式 （DIP） 封裝，工作結溫范圍為 -40°C 至 125°C。

特性

• 適用于汽車應用
• 33m（5V 輸入）高側 MOSFET 開關
• 短路和熱保護
• 過流邏輯輸出
• 工作范圍 . . .2.7 V 至 5.5 V
• 邏輯電平使能輸入
• 典型上升時間 . . .6.1 毫秒
• 欠壓鎖定
• 最大待機電源電流 . . . .10 μA
• 無漏源背柵二極管
• 采用 8 引腳 SOIC 和 PDIP 封裝
• 環境溫度范圍：-40°C 至 85°C
• 2kV 人體模型、200V 機器模型 ESD 保護

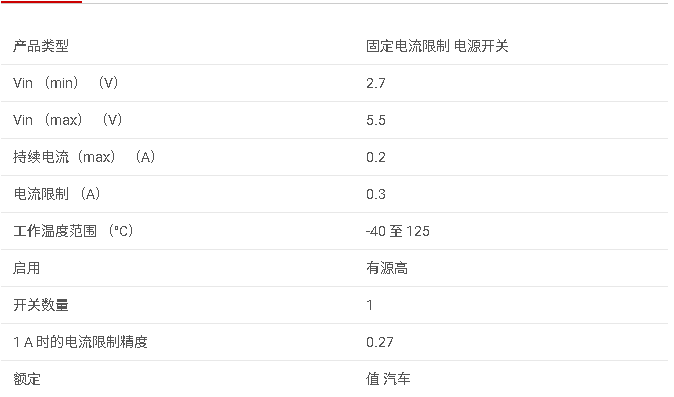

參數

1. 產品概述

TPS2030-Q1是Texas Instruments（TI）生產的一款電源分配開關，屬于TPS203x系列。該系列開關專為可能遇到重電容負載和短路情況的應用而設計，適用于汽車應用。TPS2030-Q1通過AEC-Q100認證，具有短路和熱保護功能，以及過電流邏輯輸出。

2. 主要特性

• ?AEC-Q100認證?：適用于汽車級應用。
• ?高側MOSFET?：50 mΩ（5V輸入）N通道MOSFET。
• ?工作電壓范圍?：2.7 V至5.5 V。
• ?邏輯使能輸入?：兼容5V和3V邏輯。
• ?典型上升時間?：約6.1 ms。
• ?欠壓鎖定?：防止在低電壓條件下工作。
• ?最大待機供電電流?：10 μA。
• ?無漏源背柵二極管?。
• ?封裝?：8引腳SOIC封裝。
• ?環境溫度范圍?：-40°C至85°C。
• ?ESD保護?：2-kV人體模型，200-V機器模型。

3. 功能描述

• ?電源開關?：由邏輯使能信號控制，當輸出負載超過電流限制閾值或發生短路時，開關將限制輸出電流至安全水平。
• ?電荷泵?：內部電荷泵提供柵極驅動電壓，無需外部組件，支持低至2.7 V的供電電壓。
• ?熱保護?：當連續重載或短路導致功率耗散增加，使結溫升高時，熱保護電路將關閉開關以防止損壞。
• ?過電流保護?：遇到過電流或過熱情況時，OC邏輯輸出將拉低。
• ?電流感應?：使用感測FET監測負載電流，比傳統電阻方法更高效。
• ?欠壓鎖定?：當輸入電壓低于約2 V時，關閉電源開關。

4. 應用領域

• ?重電容負載應用?：如電源管理系統。
• ?短路保護?：需要防止短路損壞的應用場景。
• ?熱插拔應用?：控制插入設備時的電流和電壓涌流。

5. 電氣特性

• ?最大連續負載電流?：TPS2030-Q1為0.3 A。
• ?短路電流限制?：TPS2030-Q1在25°C時為0.3 A至0.4 A。
• ?靜態漏源導通電阻?：在V I(IN) = 5 V，T J = 25°C時為33 mΩ至36 mΩ。

6. 封裝與尺寸

• ?封裝類型?：8引腳SOIC封裝。
• ?封裝尺寸?：具體尺寸信息未直接給出，但提供了封裝代碼為D。

7. 設計資源與支持

• ?數據手冊?：提供了詳細的電氣特性、應用信息和封裝尺寸。
• ?TI E2E論壇?：提供設計幫助和專家解答。
• ?更新通知?：可訂閱更新以接收產品文檔變更通知。

8. 注意事項

• ?最大額定值?：操作時應避免超過絕對最大額定值，以免損壞器件。
• ?熱設計?：需要考慮功率耗散和結溫，以確保器件在允許的溫度范圍內工作。
• ?ESD防護?：集成電路易受ESD損壞，需要適當的處理措施。
