TPS202x 系列配電開關適用于可能遇到重電容負載和短路的應用。這些器件是 50 m
N 溝道 MOSFET 高側電源開關。該開關由與 5V 邏輯和 3V 邏輯兼容的邏輯使能控制。柵極驅動由內部電荷泵提供,旨在控制電源開關的上升時間和下降時間,以最大限度地減少開關期間的電流浪涌。該電荷泵無需外部元件,并允許在低至 2.7 V 的電源下工作。
*附件:tps2020-q1.pdf
當輸出負載超過限流閾值或出現短路時,TPS202x 會切換到恒流模式,將過流 (OC) 邏輯輸出拉低,從而將輸出電流限制在安全水平。當持續的嚴重過載和短路增加開關中的功率耗散,導致結溫升高時,熱保護電路會關閉開關以防止損壞。一旦器件充分冷卻,就會自動從熱關斷中恢復。內部電路確保開關保持關閉狀態,直到出現有效的輸入電壓。
TPS202x 器件僅在短路電流閾值方面有所不同。TPS2020限制在 0.3A 負載時,TPS2021在 0.9A 負載下,TPS2022在 1.5A 負載下,TPS2024在 3A 負載下。TPS202x 采用 8 引腳小外形集成電路 (SOIC) 封裝,工作結溫范圍為 –40°C 至 125°C。
特性
- 適用于汽車應用
- 33m
(5V 輸入)高側 MOSFET 開關
- 短路和熱保護
- 過流邏輯輸出
- 工作范圍:2.7 V 至 5.5 V
- 邏輯電平使能輸入
- 典型上升時間:6.1 ms
- 欠壓鎖定
- 最大待機電源電流:10μA
- 無漏源背柵二極管
- 采用 8 引腳 SOIC 封裝
- 環境溫度范圍:–40°C 至 85°C
- ESD 保護:2kV 人體模型、200V 機器模型

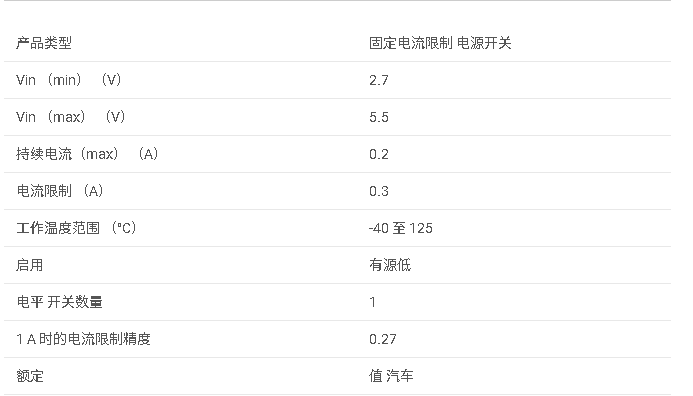

參數
一、產品概述
- ?產品系列?:TPS202x
- ?應用領域?:專為可能遇到重電容負載和短路的應用設計,適用于汽車應用
- ?主要型號?:TPS2020-Q1、TPS2021-Q1、TPS2022-Q1、TPS2024-Q1
二、主要特性
- ?環境溫度范圍?:-40°C 至 85°C
- ?MOSFET開關?:50mΩ(5V輸入)N通道高側MOSFET
- ?ESD保護?:2kV人體模型,200V機器模型
- ?保護功能?:短路保護、熱保護
- ?認證?:UL認證,文件號E169910
- ?邏輯輸入?:與5V和3V邏輯兼容
- ?上升時間?:典型值為6.1ms
- ?欠壓鎖定?:當輸入電壓低于約2V時,自動關閉電源開關
- ?待機電流?:最大10μA
三、功能描述
- ?電荷泵?:內部電荷泵設計,無需外部組件,控制電源開關的上升和下降時間,以最小化電流浪涌
- ?驅動電路?:控制MOSFET柵極電壓,限制大電流浪涌,減少電磁干擾(EMI)
- ?過流保護?:當輸出負載超過電流限制閾值或發生短路時,開關進入恒流模式,并將過流(OC)邏輯輸出拉低
- ?熱保護?:內部熱感應電路在結溫過高時關閉開關,防止損壞,并具有自動熱恢復功能
四、電氣特性
- ?輸入電壓范圍?:2.7V至5.5V
- ?短路電流限制?:
- TPS2020-Q1:0.3A
- TPS2021-Q1:0.9A
- TPS2022-Q1:1.5A
- TPS2024-Q1:3A
- ?供電電流?:禁用時非常低,啟用時根據型號和條件有所不同
五、封裝與尺寸
- ?封裝類型?:8引腳SOIC封裝
- ?具體尺寸?:請參考數據手冊中的封裝選項附錄
六、應用信息
- ?電容選擇?:建議在IN和GND之間放置0.01μF至0.1μF的陶瓷旁路電容,以減少電源瞬變引起的輸入振鈴
- ?熱設計?:設計時需考慮功率耗散和結溫,使用數據手冊中提供的熱阻信息來計算結溫
- ?熱插拔應用?:TPS202x系列適用于熱插拔應用,其受控的上升和下降時間有助于減少系統浪涌電流
七、結論
TPS202x系列電源分配開關是一款功能強大、適用于汽車級應用的電源管理解決方案,結合了高側MOSFET開關、內部電荷泵、過流和熱保護等特性,適用于需要可靠電源管理的各種應用場景。
-
