TPS206x-Q1 配電開關適用于 可能遇到重電容負載和短路的應用。這 該器件集成了 70mΩ N 溝道 MOSFET 功率開關，適用于配電系統，這些 需要在單個封裝中集成多個電源開關。每個開關都由一個邏輯使能控制 輸入。柵極驅動由內部電荷泵提供，旨在控制電源開關上升 倍數和下降時間，以最大限度地減少開關期間的電流浪涌。電荷泵不需要 外部組件，并允許在低至 2.7 V 的電源下工作。
*附件：tps2065-q1.pdf

當輸出負載超過限流閾值或出現短路時， 該器件通過切換到恒流模式、拉動 過流 （OCx） logic output 低電平。當持續的重過載和 短路會增加開關中的功率耗散，導致結溫 上升，熱保護電路會關閉開關以防止損壞。從熱中恢復 一旦設備充分冷卻，就會自動關機。內部電路確保 開關保持關閉狀態，直到出現有效的輸入電壓。此配電開關設計為 將電流限制設置為 1.5 A（通常）。

特性

• 適用于汽車應用
• 70mΩ 高側 MOSFET
• 1A 連續電流
• 熱保護和短路保護
• 精確電流限制
  （最小 1.1A，最大 2.1A）
• 工作范圍：2.7 V 至 5.5 V
• 0.6ms 典型上升時間
• 欠壓鎖定
• 抗毛刺故障報告 （OC)
• 上電期間無 OC 毛刺
• 1μA 最大待機電源電流
• 雙向開關
• 內置軟啟動
• UL 認證，文件編號E166910
• 環境溫度范圍：–40°C 至 125°C

參數

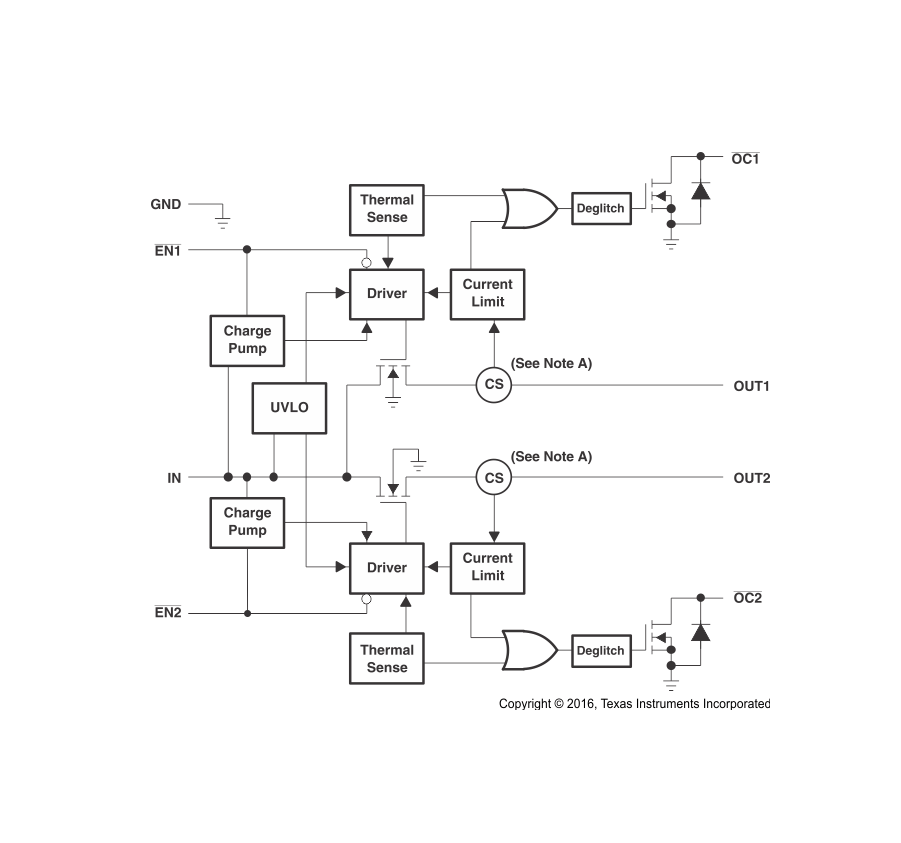

方框圖

1. 概述

TPS2065-Q1是一款適用于汽車應用的電流限制型電源分配開關，集成了70-mΩ的高側MOSFET，能夠在2.7V至5.5V的電壓范圍內提供1A的連續電流。該器件設計用于處理重電容負載和短路情況，具有熱保護和短路保護功能。

2. 主要特性

• ?汽車級認證?：符合AEC-Q100標準，適用于汽車應用。
• ?高側MOSFET?：集成70-mΩ的N溝道MOSFET，具有低導通電阻。
• ?寬電壓范圍?：操作電壓范圍為2.7V至5.5V。
• ?電流限制?：提供準確的電流限制，最小1.1A，最大2.1A。
• ?熱保護和短路保護?：內置熱保護電路，防止過載和短路造成的損壞。
• ?低待機電流?：最大待機供電電流為1μA。
• ?雙向開關?：支持雙向電流流動。
• ?軟啟動?：內置軟啟動功能，減少啟動時的電流沖擊。
• ?去抖動故障報告?：提供去抖動的過流（OC）故障輸出。

3. 功能描述

• ?電源開關?：由邏輯使能輸入控制，具有高側MOSFET配置，防止反向電流流動。
• ?電荷泵?：為驅動電路提供電源，并控制電源開關的上升和下降時間，以最小化開關時的電流涌浪。
• ?驅動電路?：控制MOSFET的柵極電壓，實現平滑的電壓上升和下降。
• ?使能輸入?：控制電源開關的開啟和關閉，兼容TTL和CMOS邏輯電平。
• ?過流保護?：當輸出負載超過電流限制閾值時，將輸出電流限制在安全水平，并拉低OC輸出。
• ?熱保護?：當結溫升高到約140°C時，熱保護電路將關閉電源開關，防止損壞。
• ?欠壓鎖定?：當輸入電壓低于約2V時，欠壓鎖定電路將關閉電源開關。

4. 應用信息

• ?典型應用?：電源分配和開關、重電容負載、短路保護等。
• ?USB應用?：適用于USB主機、自供電集線器和總線供電集線器等USB應用。
• ?熱插拔應用?：通過控制電流和電壓的上升時間，實現設備的熱插拔功能。

5. 封裝與尺寸

• ?封裝類型?：MSOP-PowerPAD（8引腳）封裝。
• ?尺寸?：3.00mm x 3.00mm。

6. 布局指南

• ?旁路電容?：建議在IN引腳和GND之間放置0.1μF的陶瓷旁路電容，以濾除高頻噪聲。
• ?輸出電容?：在輸出引腳（OUTx）和GND之間放置電解電容和陶瓷旁路電容，以改善瞬態響應。
• ?上拉電阻?：為OC輸出引腳放置上拉電阻。

7. 熱考慮

• ?熱保護?：在過流或短路條件下，結溫升高將觸發熱保護電路，關閉電源開關。
• ?散熱設計?：通過計算功率耗散和結溫，確保器件在允許的溫度范圍內工作。

8. 結論

TPS2065-Q1是一款功能強大的汽車級電流限制型電源分配開關，適用于需要處理重電容負載和短路情況的應用。其集成的高側MOSFET、熱保護和短路保護功能，以及符合AEC-Q100標準的認證，使其成為汽車電子和其他需要高可靠性電源管理的應用的理想選擇。
