TPS206x 配電開關適用于可能遇到重電容負載和短路的應用。該器件集成了 70mΩ N 溝道 MOSFET 功率開關，適用于需要在單個封裝中集成多個功率開關的配電系統。每個開關都由一個邏輯使能輸入控制。柵極驅動由內部電荷泵提供，旨在控制電源開關的上升時間和下降時間，以最大限度地減少開關期間的電流浪涌。該電荷泵無需外部元件，并允許在低至 2.7V 的電源下工作。
*附件：tps2061.pdf

特性

• 70mΩ 高側 MOSFET
• 1A 連續電流
• 熱保護和短路保護
• 精確的電流限制（最小 1.1A，最大 1.9A）
• 工作范圍：2.7V 至 5.5V
• 0.6ms 典型上升時間
• 欠壓鎖定
• 抗毛刺故障報告 （ OC）
• 通電期間無 OC 毛刺
• 1μA 最大待機電源電流
• 雙向開關
• 環境溫度范圍：-40°C 至 85°C
• 內置軟啟動

參數

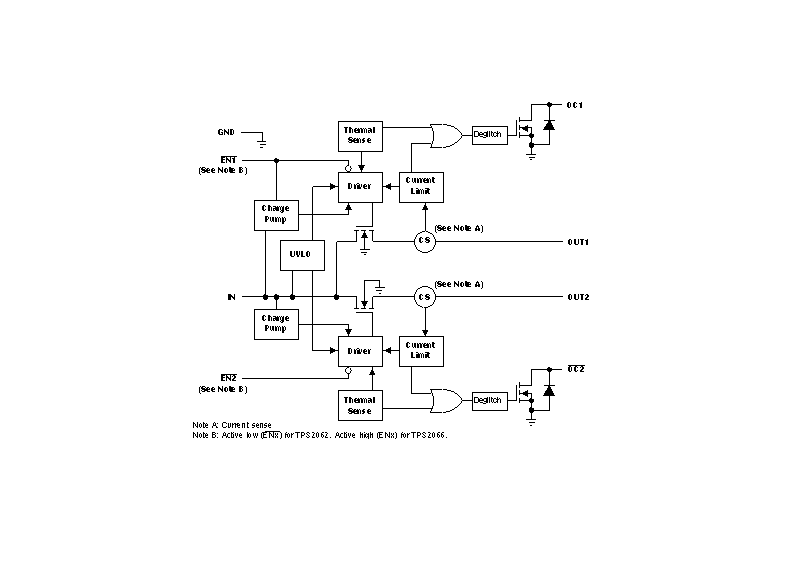

方框圖

1. 產品概述

TPS2061是一款電流限制型電源分配開關，設計用于處理重電容負載和短路保護。它集成了70mΩ的N通道MOSFET，適用于需要多個電源開關的電源分配系統。

2. 主要特性

• ?高電流能力?：支持連續1A電流。
• ?電流限制?：提供1.1A至1.9A的準確電流限制。
• ?寬操作電壓范圍?：支持2.7V至5.5V的輸入電壓。
• ?快速響應?：典型上升時間為0.6ms，有助于減少開關時的電流沖擊。
• ?多重保護?：包括熱保護、短路保護和欠壓鎖定（UVLO）。
• ?低待機電流?：最大待機供電電流為1μA，降低系統功耗。
• ?雙向開關?：支持雙向電流流動。
• ?軟啟動功能?：內置軟啟動特性，減少啟動時的電流沖擊。
• ?環境適應性?：可在-40°C至85°C的溫度范圍內正常工作，并獲得UL列名認證。

3. 功能模塊

• ?電源開關?：由N通道MOSFET構成，配置為高側開關。
• ?電荷泵?：提供內部驅動電源，無需外部組件。
• ?驅動電路?：控制電源開關的柵極電壓，限制電流沖擊并減少電磁干擾（EMI）。
• ?使能輸入?：通過邏輯使能輸入控制電源開關的狀態。
• ?電流感應?：采用感測FET監測負載電流，防止過流情況。
• ?過電流保護?：當檢測到過電流時，設備進入恒流模式并拉低過電流（OCx）邏輯輸出。
• ?熱傳感?：實時監測設備溫度，防止過熱損壞。
• ?欠壓鎖定?：當輸入電壓低于設定閾值時，自動關閉電源開關。

4. 應用領域

• ?多端口電源分配?：適用于需要多個獨立電源輸出的系統。
• ?USB集線器?：為USB設備提供電源分配和保護。
• ?工業控制?：在需要高可靠性和多重保護的工業控制系統中應用。

5. 封裝與尺寸

TPS2061提供多種封裝選項，包括SOIC、SOT-23、HVSSOP等，具體封裝尺寸和引腳配置請參考數據手冊。

6. 設計指南

• ?電源去耦?：在輸入和地之間放置適當的旁路電容器，以減少電源噪聲和干擾。
• ?布局與布線?：遵循推薦的布局和布線指南，以最小化電磁干擾（EMI）和熱問題。
• ?熱設計?：考慮設備的熱耗散和系統的散熱條件，確保在允許的溫度范圍內工作。
• ?過電流處理?：在設計時考慮對過電流信號的處理，避免誤觸發和漏觸發。

7. 注意事項

• 嚴格遵守數據手冊中規定的絕對最大額定值和推薦操作條件。
• 避免在超出設備規格的環境條件下使用TPS2061。
• 在處理敏感電子元件時，應采取適當的靜電放電（ESD）防護措施。
