TPS202x 系列配電開關適用于可能遇到重電容負載和短路的應用。這些器件是 50 m
N 溝道 MOSFET 高側電源開關。該開關由與 5V 邏輯和 3V 邏輯兼容的邏輯使能控制。柵極驅動由內部電荷泵提供，旨在控制電源開關的上升時間和下降時間，以最大限度地減少開關期間的電流浪涌。該電荷泵無需外部元件，并允許在低至 2.7 V 的電源下工作。
*附件：tps2021-q1.pdf

當輸出負載超過限流閾值或出現短路時，TPS202x 會切換到恒流模式，將過流 （OC） 邏輯輸出拉低，從而將輸出電流限制在安全水平。當持續的嚴重過載和短路增加開關中的功率耗散，導致結溫升高時，熱保護電路會關閉開關以防止損壞。一旦器件充分冷卻，就會自動從熱關斷中恢復。內部電路確保開關保持關閉狀態，直到出現有效的輸入電壓。

TPS202x 器件僅在短路電流閾值方面有所不同。TPS2020限制在 0.3A 負載時，TPS2021在 0.9A 負載下，TPS2022在 1.5A 負載下，TPS2024在 3A 負載下。TPS202x 采用 8 引腳小外形集成電路 （SOIC） 封裝，工作結溫范圍為 –40°C 至 125°C。

特性

• 適用于汽車應用
• 33m（5V 輸入）高側 MOSFET 開關
• 短路和熱保護
• 過流邏輯輸出
• 工作范圍：2.7 V 至 5.5 V
• 邏輯電平使能輸入
• 典型上升時間：6.1 ms
• 欠壓鎖定
• 最大待機電源電流：10μA
• 無漏源背柵二極管
• 采用 8 引腳 SOIC 封裝
• 環境溫度范圍：–40°C 至 85°C
• ESD 保護：2kV 人體模型、200V 機器模型

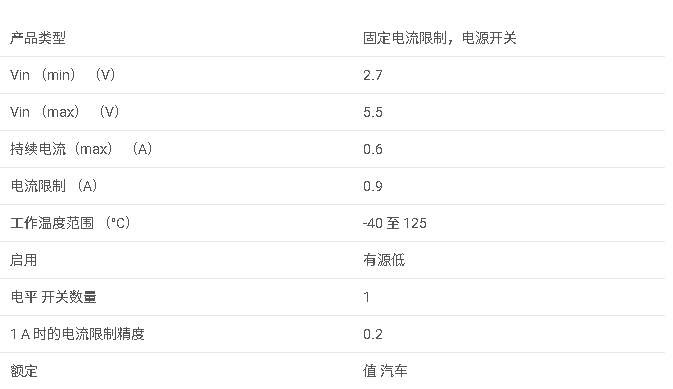

參數

一、產品概述

• ?產品名稱?：TPS2021-Q1
• ?類型?：汽車級電源分配開關
• ?應用場景?：適用于需要處理重負載電容和短路的汽車電子設備

二、主要特性

• ?汽車級認證?：專為汽車應用設計，滿足嚴格的汽車環境要求
• ?高側MOSFET開關?：具有33mΩ（5V輸入）的低導通電阻
• ?ESD保護?：2kV人體模型，200V機器模型
• ?短路和熱保護?：防止因過載或短路導致的損壞
• ?過流邏輯輸出?：當輸出電流超過限制時，OC引腳輸出低電平信號
• ?寬工作電壓范圍?：2.7V至5.5V
• ?邏輯使能輸入?：兼容5V和3V邏輯電平
• ?典型上升時間?：6.1ms
• ?欠壓鎖定?：防止在低輸入電壓下工作
• ?低待機供電電流?：最大10μA

三、引腳與功能

• ?引腳配置?：8引腳SOIC封裝
• ?主要引腳功能?：
  • ?IN?：輸入電壓
  • ?EN?：使能輸入，低電平有效
  • ?OUT?：電源輸出（多個引腳）
  • ?OC?：過流邏輯輸出，開漏輸出，低電平有效
  • ?GND?：地

四、電氣特性

• ?靜態漏源導通電阻?：在不同條件下有所變化，例如5V輸入、1.8A輸出時，25°C下為33mΩ至43.5mΩ
• ?上升/下降時間?：通常在2ms至9ms范圍內
• ?過流限制?：TPS2021-Q1在25°C下的短路輸出電流限制為0.66A至0.9A
• ?熱關斷?：當結溫升至約140°C時自動關斷，恢復工作需冷卻至約低20°C

五、應用信息

• ?輸入/輸出電容?：建議在IN和GND之間放置0.1μF至0.1μF的陶瓷旁路電容，以減少電源瞬變引起的振鈴
• ?過流響應?：設備在檢測到過流條件時，會維持一個恒定的輸出電流，并降低輸出電壓
• ?熱設計?：需計算功率耗散和結溫，以確保設備在安全工作范圍內運行

六、封裝與尺寸

• ?封裝類型?：SOIC（8引腳）
• ?尺寸?：具體尺寸信息未直接給出，但提供了封裝類型和引腳數

七、其他特性

• ?無漏源背柵二極管?：簡化了電路設計
• ?UL認證?：符合UL安全標準

八、結論

TPS2021-Q1是一款專為汽車應用設計的電源分配開關，具有低導通電阻、寬工作電壓范圍、短路和熱保護功能，以及過流邏輯輸出等特性。其緊湊的SOIC封裝和汽車級認證使其適用于各種汽車電子設備中，提供可靠的電源管理解決方案。
