概述
HMC368LP4(E)是一款利用GaAs PHEMT技術制造而成的微型放大器倍頻器，采用4x4 mm無鉛表面貼裝封裝。 由+2 dBm信號驅動時，該倍頻器在9至16 GHz范圍內提供+15 dBm的典型輸出功率。 Fo和3Fo隔離為18 dB（典型值）。 100 kHz失調時，加性SSB相位噪聲低至-140 dBc/Hz，可幫助用戶保持良好的系統噪聲性能。 HMC368LP4(E)非常適合LO倍頻器鏈路，與傳統方法相比可以減少器件數量。
數據表：*附件：HMC368LP4 HMC368LP4E x2有源倍頻器SMT技術手冊.pdf

應用

• 微波無線電和VSAT
• 光纖基礎設施
• 軍事通信和雷達

特性

• 輸出功率： +15 dBm
• 寬輸入功率范圍：
  0 至 +10 dBm
• 100 kHz SSB相位噪聲：
  -140 dBc/Hz
• +5V（75 mA電源）
• 16 mm2無鉛QFN SMT封裝

框圖

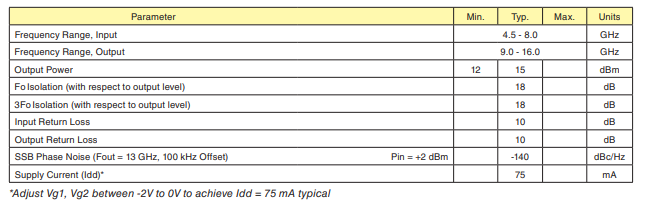

電氣規格

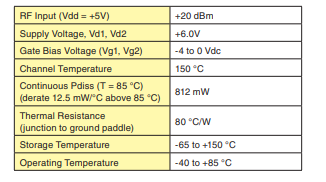

絕對最大額定值

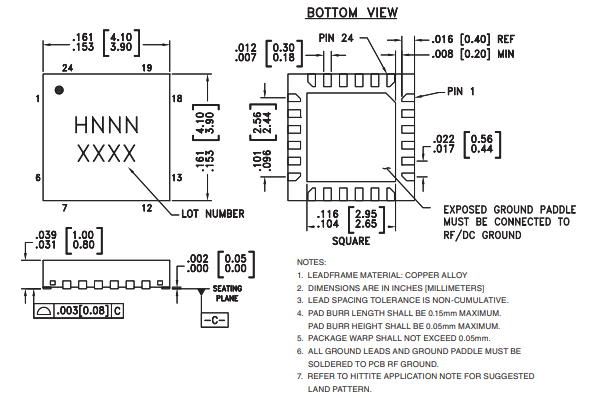

外形圖

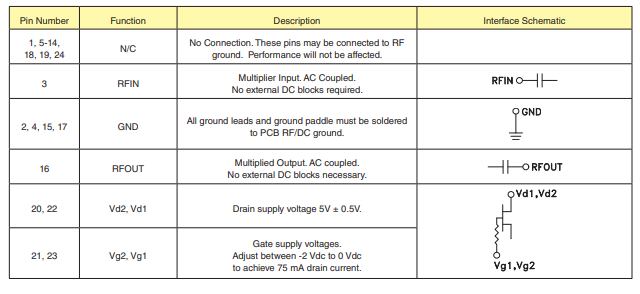

引腳描述

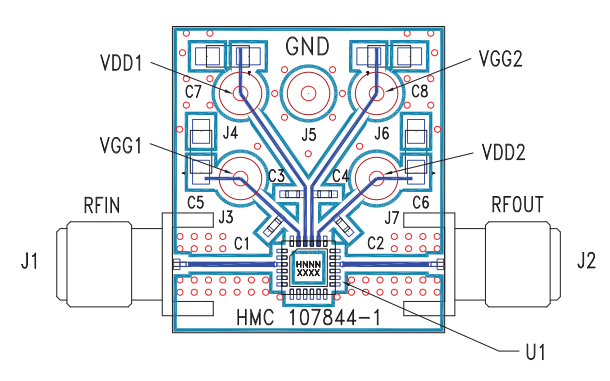

評估PCB
