概述

HMC370LP4(E)是一款利用InGaP GaAs HBT技術制造而成的有源微型x4倍頻器，采用4x4 mm無鉛表面貼裝封裝。 在5V電源電壓下，功率輸出為0 dBm（典型值）且相對輸入功率、溫度和電源電壓變化很小。 相對于輸入信號電平，無用基波和次諧波抑制大于22 dBc（典型值）。 100 kHz失調時，加性SSB相位噪聲低至-140 dBc/Hz，可幫助用戶保持良好的系統噪聲性能。 HMC370LP4(E)非常適合LO倍頻器鏈路，與傳統方法相比可以減少器件數量。
數據表：*附件：HMC370LP4 HMC370LP4E x4有源倍頻器SMT技術手冊.pdf

應用

• 點對點和VSAT無線電
• 光纖產品
• 軍事

特性

• 輸出功率： 0 dBm
• 次諧波抑制： >22 dBc
• SSB相位噪聲： -140 dBc/Hz
• 單電源： 5V (55 mA)
• 16 mm2無鉛SMT封裝

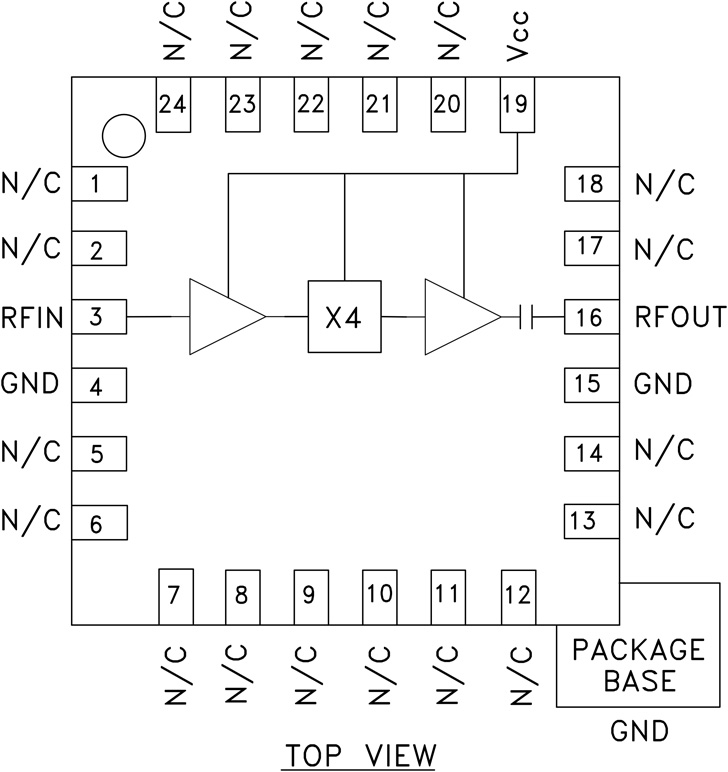

框圖

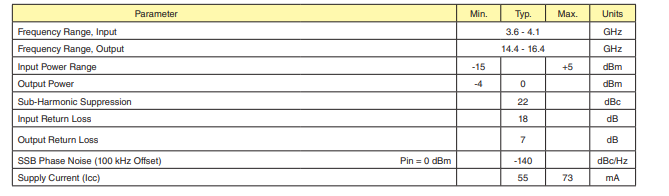

電氣規格

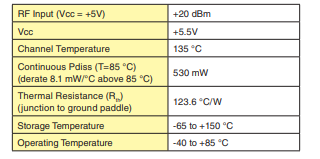

絕對最大額定值

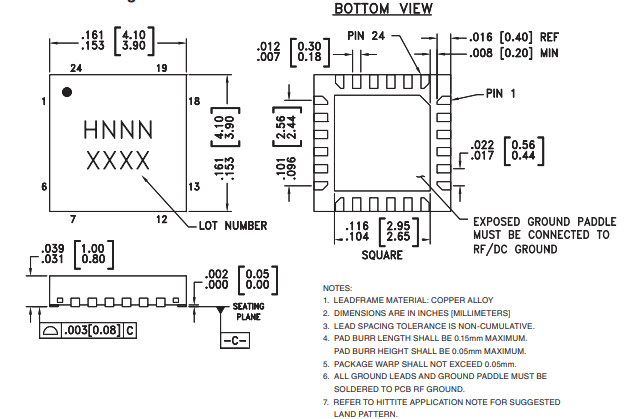

外形圖

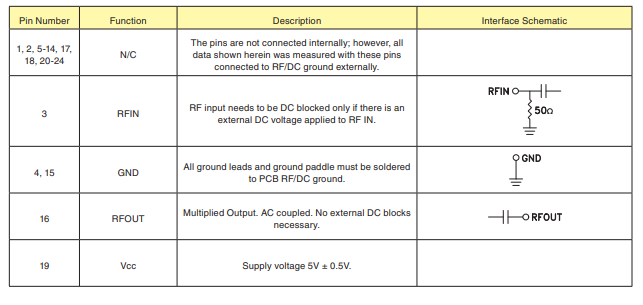

引腳描述

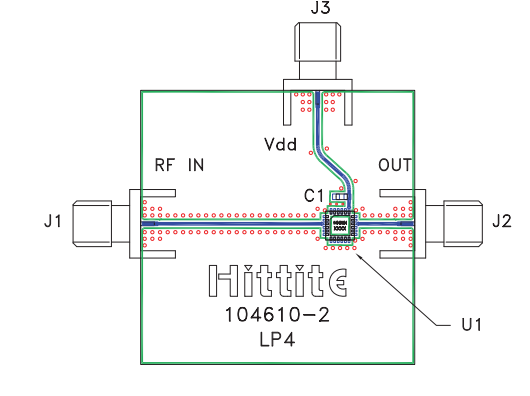

評估PCB
