HMC942LP4E x2有源倍頻器，25-31GHz輸出技術手冊
概述
HMC942LP4E是一款x2有源寬帶倍頻器，使用GaAs pHEMT技術，采用符合RoHS標準的無引腳SMT封裝。 由+4 dBm信號驅動時，該倍頻器在13至24.6 GHz范圍內提供+17 dBm的典型輸出功率。 Fo和3Fo隔離大于20 dBc（19 GHz）。 HMC942LP4E適合用于點對點和VSAT無線電的LO倍頻鏈，相比傳統方案可實現更少的器件數。
數據表：*附件：HMC942LP4E x2有源倍頻器，25-31GHz輸出技術手冊.pdf
應用
特性
- 高輸出功率： +21 dBm
- 低輸入功耗驅動： 0至+6 dBm
- Fo隔離： >45 dBc
- 單電源： +4.5V (214 mA)
- 24引腳4x4 mm SMT封裝：
16 mm2
框圖

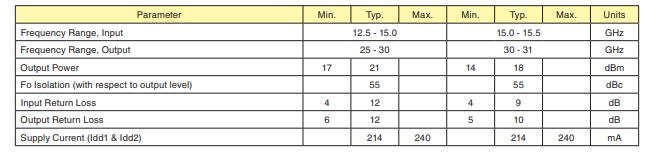

電氣規格

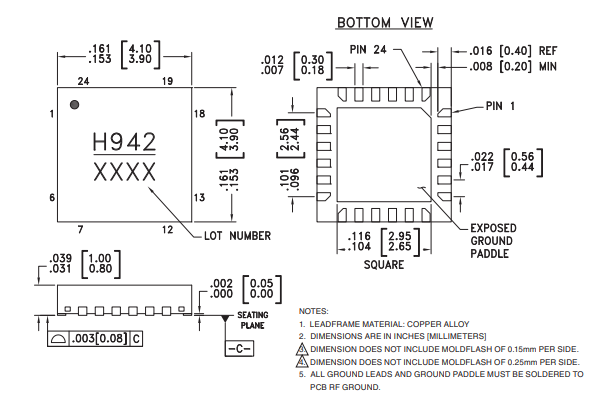

外形圖

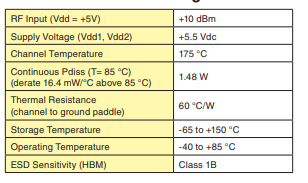

絕對最大額定值

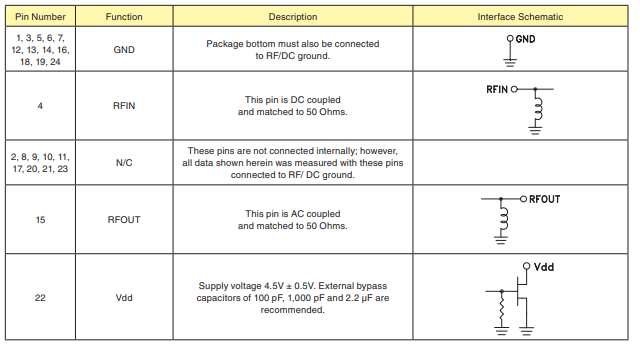

引腳描述

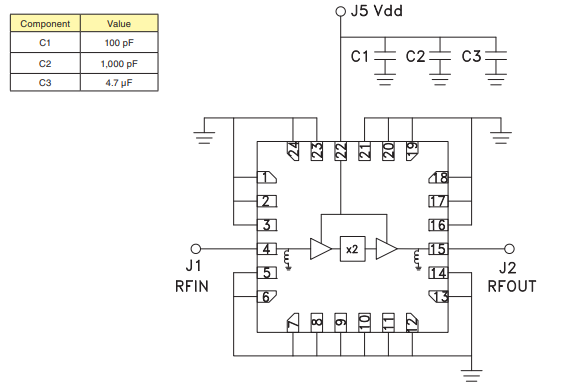

應用電路
