      HMC1096LP3E GaAs pHEMT MMIC x2有源倍頻器，3.8-5.6GHz輸出技術手冊

      要長高 ? 2025-04-16 15:11 ? 次閱讀

      概述

      HMC1096LP3E是一款采用GaAs pHEMT技術制造而成的x2有源寬帶倍頻器，采用符合RoHS標準的無引腳低應力注射成型塑料SMT封裝。 由0 dBm信號驅動時，該倍頻器在3.8至5.6 GHz范圍內提供+12 dBm的典型輸出功率。 相對于輸出信號電平，Fo和3 Fo隔離為+22 dBc。 這款倍頻器具有隔直的I/O，非常適合在點對點和VSAT無線電的LO倍頻鏈中使用，與傳統方法相比，可以減少器件數量。 HMC1096LP3E與表貼制造技術兼容。
      數據表：*附件：HMC1096LP3E GaAs pHEMT MMIC x2有源倍頻器，3.8-5.6GHz輸出技術手冊.pdf

      應用

      特性

      • 高輸出功率： 12 dBm
      • 低輸入功耗驅動： -2至+5 dBm
      • Fo、3 Fo隔離： +22 dBc
      • 單電源： +5V (100 mA)
      • 16引腳3 x 3 mm SMT封裝

      框圖

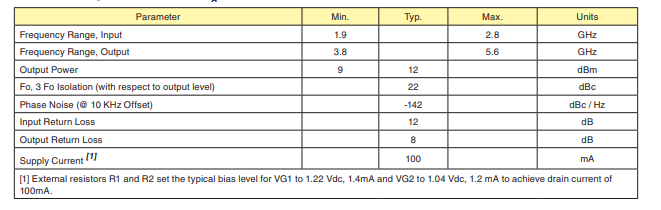

      電氣規格

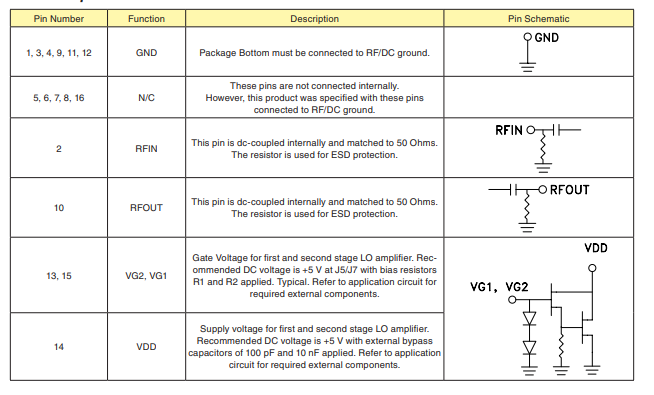

      引腳配置描述

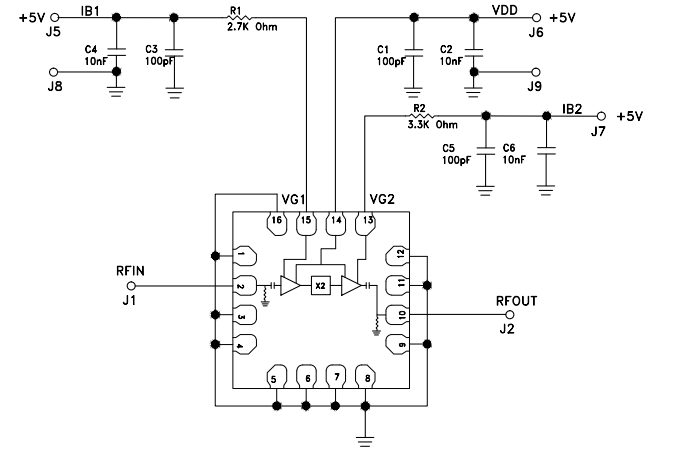

      應用電路
