概述
HMC578LC3B是一款使用GaAs PHEMT技術的x2有源寬帶倍頻器，采用符合RoHS標準的無引腳SMT封裝。 由+3 dBm信號驅動時，該倍頻器在24至33 GHz范圍內提供+15 dBm的典型輸出功率。 在28 GHz頻率下，Fo和3Fo隔離分別大于20 dBc和30 dBc。

HMC578LC3B非常適合在點對點和VSAT無線電的LO倍頻鏈中使用，與傳統方法相比，可以減少器件數量。 100 kHz偏置時的低加性SSB相位噪聲為-129 dBc/Hz，有助于保持良好的系統噪聲性能。 HMC578LC3B采用符合RoHS標準的封裝，無需線焊，可以使用表貼制造技術。
數據表：*附件：HMC578LC3B x2有源倍頻器SMT技術手冊.pdf

應用

• 時鐘生成應用：
  SONET OC-192和SDH STM-64
• 點對點和VSAT無線電
• 測試儀器儀表
• 軍事和太空

特性

• 高輸出功率： +15 dBm
• 低輸入功耗驅動： 0至+6 dBm
• Fo隔離： >20 dBc（Fout = 28 GHz時）
• 100 kHz SSB相位噪聲： -132 dBc/Hz
• 單電源： +5V (81 mA)
• 符合RoHS標準的3x3 mm SMT封裝

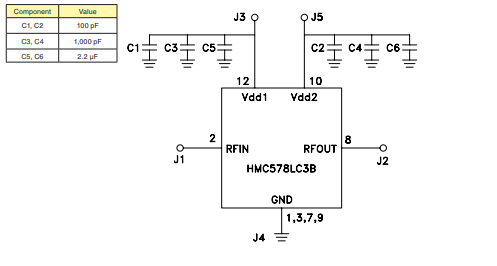

框圖

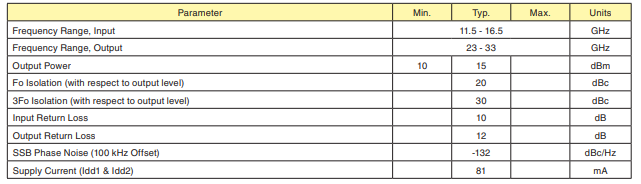

電氣規格

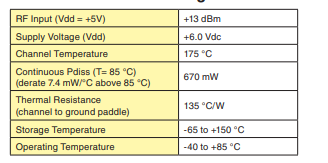

絕對最大額定值

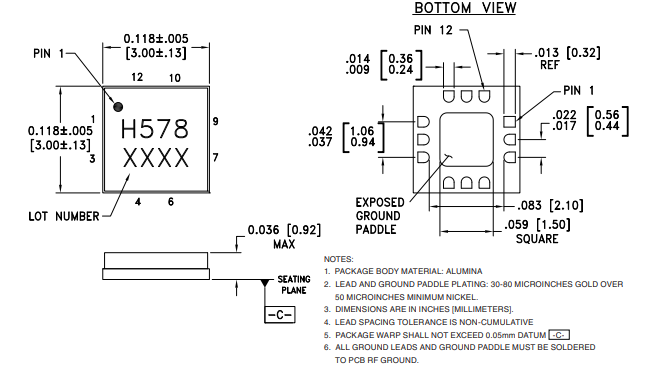

外形圖

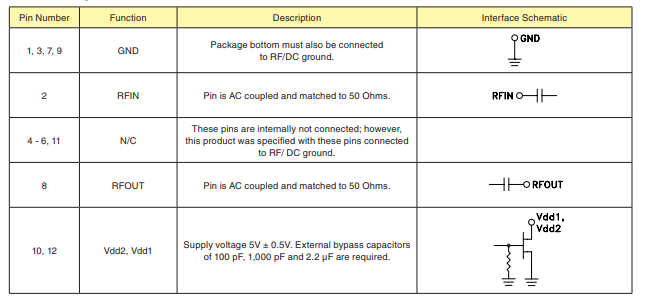

引腳描述

外形圖
