TPS3850-Q1 將精密電壓監控器與可編程窗口看門狗定時器相結合。TPS3850-Q1 窗口比較器在過壓 （V IT+（OV） ） 和欠壓 （V IT–（紫外線） ） 閾值。TPS3850-Q1 還包括兩個閾值的精確遲滯，使該器件非常適合與嚴格公差系統一起使用。監控器 RESET 延遲可通過工廠編程的默認延遲設置進行設置，也可由外部電容器進行編程。工廠編程的 RESET 延遲具有 9.5% 的精度、高精度延遲定時。
*附件：TPS3850-Q1 具有可編程窗口看門狗定時器的精密電壓監控器數據表.pdf

TPS3850-Q1 包括一個可編程窗口看門狗定時器，適用于各種應用。專用看門狗輸出 （WDO） 可以提高分辨率，以幫助確定故障條件的性質。窗口看門狗超時可以通過工廠編程的默認延遲設置來設置，也可以由外部電容器來設置。可以通過 logic pins 禁用看門狗，以避免在開發過程中出現意外的看門狗超時。

TPS3850-Q1 采用小型 3.00 mm × 3.00 mm 10 引腳 VSON 封裝。TPS3850-Q1 具有可潤濕側面，便于光學檢查。

特性

• 符合 AEC-Q100 標準，結果如下：
  • 器件溫度等級 1：-40°C 至 125°C 環境工作溫度范圍
  • 器件 HBM ESD 分類 2 級
  • 器件 CDM ESD 分類等級 C4B
• 功能安全
  • 提供有助于功能安全系統設計的文檔
• 輸入電壓范圍：V DD 系列 = 1.6 V 至 6.5 V
• 0.8% 電壓閾值精度（最大值）
• 低電源電流：I DD 系列 = 10 μA（典型值）
• 用戶可編程看門狗超時
• 用戶可編程復位延遲
• 工廠編程的精密看門狗和復位定時器
• 開漏輸出
• 精密的過壓和欠壓監控：
  • 支持 0.9 V 至 5.0 V 的共軌
  • 提供 4% 和 7% 故障窗口
  • 0.5% 磁滯
• 看門狗禁用功能
• 采用小型 3mm × 3mm、10 引腳 VSON 封裝

參數

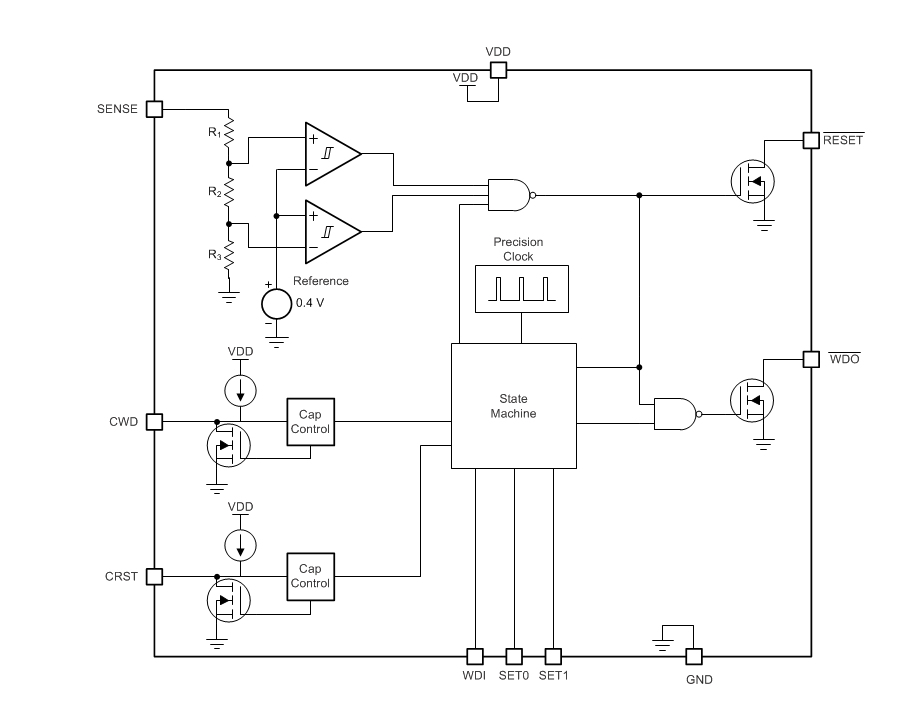

方框圖

1. 產品概述

• ?產品名稱?：TPS3850-Q1
• ?功能?：具有可編程窗口看門狗定時器的精密電壓監控器
• ?封裝?：3mm x 3mm, 10-pin VSON
• ?應用領域?：車載充電器、駕駛員監控系統、數字駕駛艙處理單元、ADAS域控制器、汽車遠程信息處理控制單元等

2. 主要特性

• ?AEC-Q100認證?：適用于汽車電子應用，溫度范圍-40°C至125°C
• ?高精度電壓監控?：0.8%電壓閾值準確度，支持0.9V至5.0V電壓范圍
• ?可編程窗口看門狗定時器?：支持過壓和欠壓監控，通過外部電容或工廠預設值設置復位和看門狗超時時間
• ?多種復位和看門狗模式?：包括手動復位、電源上電復位、精確復位延遲和可編程窗口看門狗
• ?獨立看門狗輸出?：WDO引腳提供獨立的看門狗故障指示
• ?低功耗?：典型供電電流10μA

3. 功能描述

• ?電壓監控?：通過SENSE引腳監控電壓，支持過壓（VIT+(OV)）和欠壓（VIT-(UV)）閾值設置，具有0.5%滯回特性
• ?復位功能?：當SENSE引腳電壓超出預設閾值時，RESET引腳輸出低電平信號，可通過CRST引腳設置復位延遲時間
• ?窗口看門狗定時器?：通過WDI引腳接收周期性信號，若信號不在預設窗口內，則觸發WDO輸出低電平信號
• ?手動復位?：MR引腳允許外部電路手動觸發復位

4. 電氣特性

• ?供電電壓?：VDD范圍1.6V至6.5V
• ?輸出電流?：RESET和WDO引腳輸出電流最大10mA
• ?輸入電流?：所有引腳輸入電流最大20mA
• ?工作溫度?：-40°C至125°C

5. 封裝與尺寸

• ?封裝類型?：10-pin VSON
• ?尺寸?：3mm x 3mm

6. 典型應用

• ?電源監控?：監控車載電源系統電壓，確保電壓穩定
• ?微控制器保護?：通過看門狗定時器監控微控制器運行狀態，防止程序異常
• ?復位控制?：在系統故障時自動復位，提高系統可靠性

7. 布局與設計指南

• ?供電處理?：建議在VDD引腳附近放置0.1μF的旁路電容，以減少電源噪聲干擾
• ?引腳布局?：將CRST和CWD引腳連接的外部電容盡可能靠近相應引腳，以減少寄生電容影響
• ?輸出處理?：RESET和WDO引腳為開漏輸出，需要外接上拉電阻至合適的電壓水平

8. 支持資源

• 提供詳細的數據手冊和應用指南
• TI官方網站提供最新的產品信息和文檔更新通知
• TI E2E?支持論壇提供技術支持和社區交流
