優勢和特點

• 提供了至 ±60V 的過壓線路故障保護
• ESD 保護至 IEC-1000-4-2 Level 4
  • ±15kV 空氣間隙測試
  • ±8kV 接觸模式測試
• 可兼容 ISO 11898 標準
• 高輸入阻抗支持多達 256 個節點
• 用于 EMI 輻射控制的受控轉換速率
• 當被關斷或斷電時，輸出呈高阻抗狀態
• 在所有的輸出端上均提供了短路保護
• 熱停機保護
• 引腳與 Philips PCA82C251 相兼容


產品詳情

LT^?1796 CAN 收發器具有內置容錯能力，可安全耐受工業和汽車環境。不需要使用分立的保護器件。總線接口引腳能夠承受高達 ±60V (相對于地電位) 的電壓故障，而不會損壞器件。故障有可能在收發器處于運行、停機或斷電狀態時發生。片內 ESD 保護功能電路可承受高達 ±15kV 的空氣放電和 ±8kV 的接觸模式放電測試，完全符合 IEC-1000-4-2 規格要求。電源或接地連接的丟失并不會損壞 IC。

電路可在高達 125kbaud 的數據速率下運作。一個轉換速率控制引腳可控制發送數據脈沖邊沿，從而對不當終接線路上的 EMI 和反射問題加以抑制。高輸出電流驅動允許使用阻抗低至 72Ω 的廉價 PVC 電纜。100kΩ?輸入阻抗可使每個數據網絡支持多達 256 個收發器。

LT1796 采用 8 引腳 PDIP 和 SO 封裝。

應用

• 工業控制數據網絡
• 汽車系統
• HVAC 控制

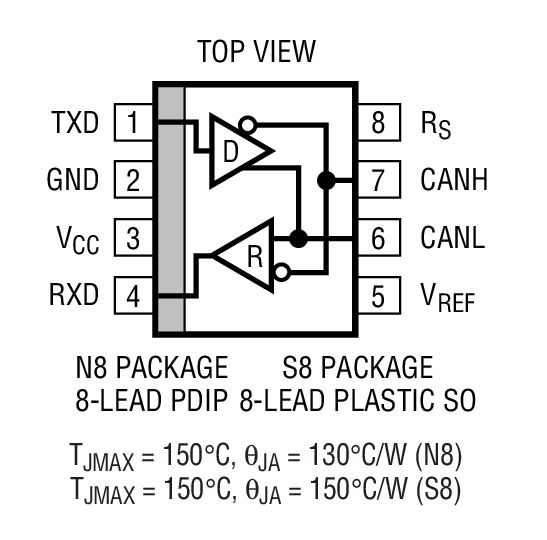

方框圖
