ADUM5400 集成DC/DC轉換器的四通道隔離器（4/0通道方向性）

優勢和特點

集成isoPower的隔離式DC/DC轉換器
5 V穩壓輸出
500 mW 輸出功率
四個DC-25 Mbps (NRZ)信號隔離通道

施密特觸發器輸入

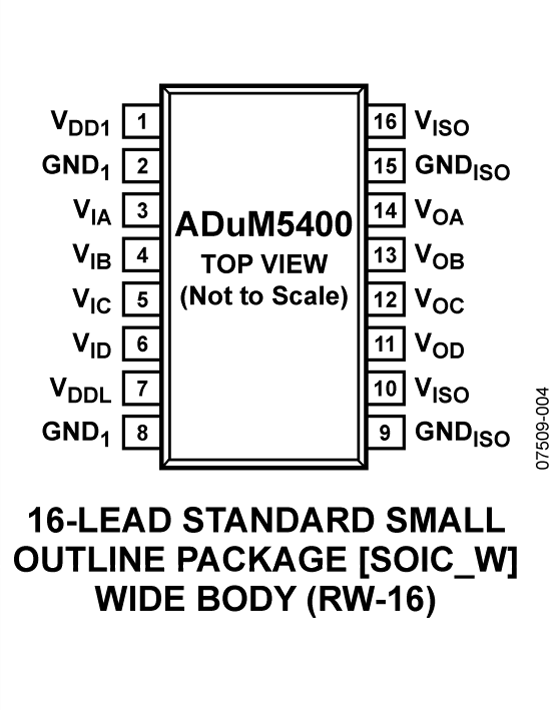

16引腳SOIC封裝，爬電距離大于8 mm
工作溫度最高可達105°C
欲了解更多信息，請參考數據手冊

產品詳情

ADuM5400是一款四通道數字隔離器，集成isoPower? 隔離式DC-DC轉換器。該DC-DC轉換器基于ADI公司的iCoupler?技術，采用5.0 V輸入和輸出電壓時，可提供高達500 mW的穩壓隔離功率。在低功耗隔離設計中，無需使用單獨的隔離式DC-DC轉換器。利用iCoupler芯片級變壓器技術，能夠隔離邏輯信號和DC-DC轉換器的磁性元件，因此可提供小尺寸、完全隔離的解決方案。

ADuM5400隔離器提供四個獨立的隔離通道，分為兩種速度等級（更多信息請參考“訂購指南”）。

isoPower 利用高頻開關元件，通過其變壓器傳輸功率。設計印刷電路板(PCB)布局時應特別小心，必須符合相關輻射標準。有關電路板布局建議的詳細信息，請參考應用筆記。

應用
- RS-232/RS-422/RS-485收發器
- 工業現場總線隔離
- 電源啟動偏置和柵極驅動
- 隔離傳感器接口
- 工業PLC
