優勢和特點

• 有關AEC-Q100汽車應用級器件規格，請查看ADuM520xW數據手冊。
• isoPower? 集成隔離DC/DC轉換器
• 3 V或5 V可調整輸出
• 最高500mW輸出功率
• 兩個DC至25 Mbps (NRZ)信號隔離通道

• 施密特觸發器輸入

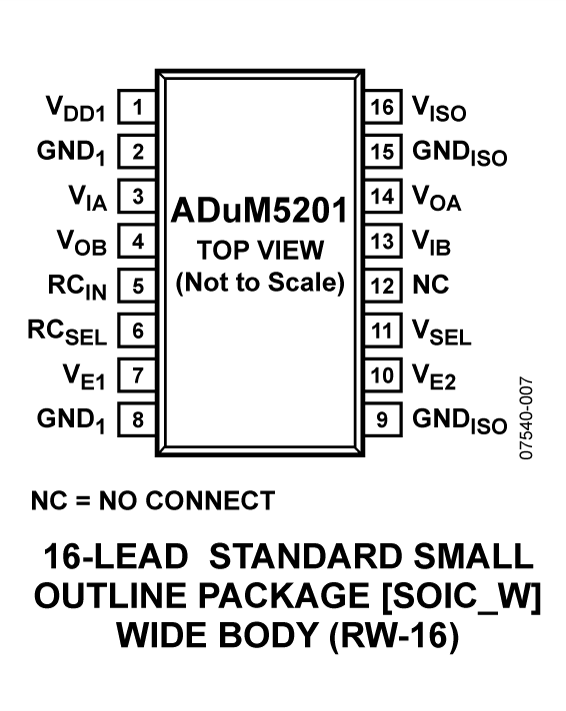

• 16引腳SOIC封裝，爬電距離> 8mm
• 工作溫度最高可達：105℃（最大值）
• 高共模瞬態抑制：> 25 kV/μs
• 安全管理認證
  UL認證
  2500 V rms/min，符合UL 1577
  CSA元件驗收通知 #5A（正在審批）
  VDE符合證書（正在審批）
  DIN V VDE V 0884-10 （VDE V 0884-10）：
  2006-12
  V_IORM = 560 V 峰值

產品詳情

ADuM520x是雙通道數字隔離器，集成isoPower?隔離的DC/DC轉換器。這個DC/DC轉換器基于ADI公司的iCoupler?技術，能夠隔離5.0 V或3.3 V電壓，同時提供高達500 mW的可調整隔離功率。在低功耗隔離設計中，無需使用單獨的隔離DC/DC轉換器。ADI公司的芯片級變壓器iCoupler技術用來隔離邏輯信號以及DC/DC轉換器，在小型封裝內提供完整的隔離解決方案。

ADuM520x可以與基于isoPower技術的ADuM540x以及ADuM5000配合使用，以實現更高的輸出功率水平和更多的通道數（請參考提高可用功率部分）。

ADuM520x隔離器提供兩個獨立的隔離通道，支持多種通道配置和數據速率（請參考訂購指南中的選項）。

isoPower利用高頻開關元件，通過其變壓器傳輸功率。設計印刷電路板(PCB)布局時應特別小心，必須符合相關輻射標準。有關電路板布局建議的詳細信息，請參考應用筆記AN-0971。

應用
? RS-232/RS-422/RS-485收發器
? 工業現場總線隔離
? 電源啟動和柵極驅動
? 隔離傳感器接口
? 工業PLC

方框圖
