ADUM5202 集成DC-DC轉換器的雙通道隔離器

優勢和特點

有關AEC-Q100汽車應用級器件規格，請查看ADuM520xW數據手冊。
isoPower集成隔離式DC/DC轉換器
3V或5V穩壓輸出
最高500 mW輸出功率
兩個DC至25 Mbps (NRZ)信號隔離通道
施密特觸發器輸入

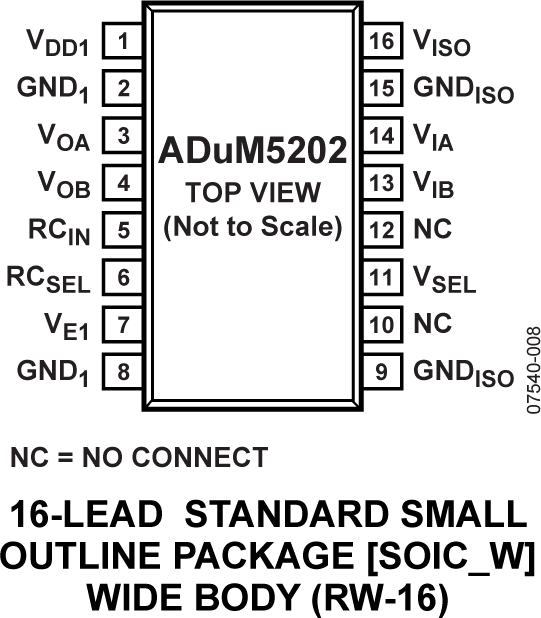

16引腳SOIC封裝，爬電距離大于8 mm
工作溫度最高可達105°C（最大值）
高共模瞬變抗擾度：>25 kV/μs
安全和法規認證
UL 認證
1分鐘2500 Vrms，符合UL 1577標準
CSA 元件驗收通知#5A（正在審批）
VDE 合格證書（正在審批）
DIN V VDE V 0884-10
(VDE V 0884-10):2006-12
V_IORM = 560 V 峰值

產品詳情

ADuM520x均為雙通道數字隔離器?，?集成isoPower 隔離式DC-DC轉換器?。?該DC-DC轉換器基于ADI公司的iCoupler? 技術?，?采用5.0 V/3.3 V輸入和5.0 V/3.3 V輸出電壓時?，?分別可提供高達500 mW/200 mW的穩壓隔離功率?。?在低功耗隔離設計中?，?無需使用單獨的隔離式DC-DC轉換器?。?利用ADI公司的芯片級變壓器iCoupler 技術?，?能夠隔離邏輯信號及DC-DC轉換器?，?因此可提供小尺寸、完全隔離的解決方案?。?

ADuM520x 可以與isoPower?產品 ADuM5401,ADuM5402, ADuM5403, ADuM5404 和ADuM5000 配合使用，以實現更高的輸出功率水平和更多的通道數（請參考“提高可用功率”部分）。

ADuM520x隔離器提供兩個獨立的隔離通道，支持多種通道配置和數據速率（請參考“訂購指南”中的選項）。

isoPower 利用高頻開關元件，通過其變壓器傳輸功率。設計印刷電路板(PCB)布局時應特別小心，必須符合相關輻射標準。關于電路板布局建議的詳細信息，請參考應用筆記 AN-0971 。
