優勢和特點

• 可利用電壓監視器輸入實現自動接通
• 寬輸入電源范圍：1.5V 至 36V
• 低電源電流：1.2μA
• 在 PB 輸入端上提供了 ±25kV ESD HBM
• 用于 PB 輸入的 ±36V 寬輸入電壓
• 低泄漏 EN 輸出可提供 DC/DC 轉換器控制 (LTC2955-1)
• 高電壓 EN 輸出負責驅動外部 P 溝道 MOSFET (LTC2955-2)
• 簡單的接口提供了順暢的微處理器 (μP) 停機
• 可調關斷定時器

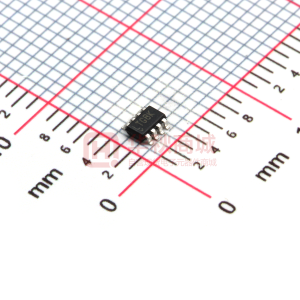

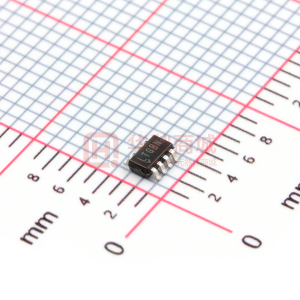

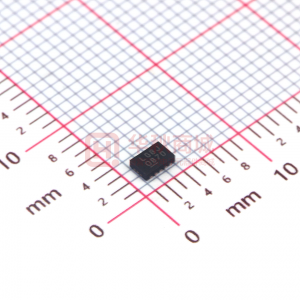

• 10 引腳 3mm x 2mm DFN 封裝和 8 引腳 ThinSOT^? 封裝

產品詳情

LTC^?2955 是一款微功率按鈕接通 / 關斷控制器，可通過從電源監視器輸入和防反跳按鈕輸入產生一個干凈的使能輸出來管理系統電源。該器件具有一個中斷輸出，負責在按鈕觸發或低電源電壓情況下向系統發出告知信號。當系統處于就緒狀態時，它可以使用斷電輸入以關斷電源。如果按鈕被持續撳壓的時間超過了可配置的關斷期限，則系統電源將被強制關斷.

電源輸入涵蓋了 1.5V 至 36V 的寬闊范圍。穩健的按鈕輸入可處理 ±36V 的寬電壓擺幅以及至 ±25kV 的 ESD 沖擊 (人體模型)，而不會發生鎖斷或受損的現象。1.2μA 的低電源電流最大限度地延長了電池的工作時間。該器件可提供針對正或負使能極性的獨立版本。

應用

• 臺式電腦及筆記本電腦
• GPS 設備
• 便攜式儀器
• 汽車電子

方框圖
