LT5512 1kHz 至 3GHz 高信號電平有源混頻器

優勢和特點

寬帶 RF、LO 和 IF 操作
高輸入 IP3：
- >20dBm (30MHz 至 900MHz)
- +17dBm (在 1900MHz)
典型轉換增益：1dB
SSB 噪聲指數：
- 11dB (在 900MHz)
- 14dB (在 1900MHz)
集成 LO 緩沖器：不易受 LO 驅動電平的影響
單端或差分 LO? 驅動
高 LO-RF? 隔離度
使能功能
4.5V? 至 5.25V? 電源電壓范圍

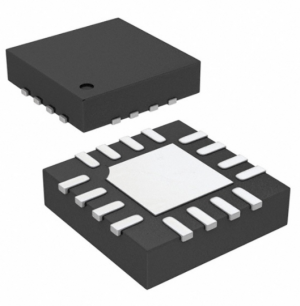

4mm × 4mm QFN? 封裝

產品詳情

LT^?5512 是一款有源雙平衡混頻器 IC，專為高線性度 HF、VHF 和 UHF 應用而優化。該 IC 包括一個用于驅動混頻器的集成 LO 緩沖器放大器和一個用于改善 LO-RF 隔離度的 RF 緩沖器放大器。內部偏置電路免除了增設精準外部電阻器的需要，并允許采用使能控制 (EN) 引腳來關斷器件。

外部匹配的 RF 和 IF 端口使得混頻器能夠在非常低 (1MHz 以下) 或高達 3GHz 的頻率條件下使用。差分 LO 輸入是專為單端或差分輸入驅動而設計的。

LT5512 是無源二極管混頻器的一種高線性度替代方案。與具有轉換損耗并需要高 LO 驅動電平的無源混頻器不同，LT5512 提供了轉換增益且所需的 LO 驅動電平低得多。
