概述
LMX8410L是一款高性能寬帶射頻（RF）頻率合成器，頻率范圍為4至10 GHz。其具備集成式I/Q解調器，帶有一個28 dBm輸出功率的中頻（IF）放大器。在5 GHz時，其互調失真（IM3）為28 dB，噪聲系數（NF）為15 dB，能為高功率應用提供出色的動態范圍。該器件提供高達2.7 GHz的數據速率復數帶寬。
數據表：*附件：LMX8410L集成頻率合成器的高性能混頻器技術手冊.pdf

LMX8410L提供自動直流失調校正算法，可將失調降低至±2 mV以?xún)?nèi)。通過SPI接口啟用精細增益和相位控制以及Q通道抑制功能，以實現高鏡像抑制。

LMX8410L集成度高，在保證高性能的同時，兼具簡單性和高復雜度。它集成了寬帶射頻輸入巴倫，無需外部巴倫。還集成了高性能鎖相環（PLL）和壓控振蕩器（VCO），無需外部本地振蕩器（LO）和LO驅動器。此外，該器件集成了中頻放大器以及多個低噪聲LDO（低壓差線性穩壓器），進一步簡化了電路板設計。

LMX8410L集成了低噪聲合成器，其分?jǐn)?shù)頻率合成器（FOM）低至 - 236 dBc/Hz，在5 GHz載波下可提供高達56.5 dBc的帶內雜散抑制。本地振蕩器（LO）支持多個器件之間的相位同步。高性能合成器輸出可連接至另一級或數據轉換器。該器件還集成了一個通用緩沖器，可用于多種應用。

特征

• 寬帶 RF 輸入：4 至 10 GHz
• 大 IF 帶寬：DC 至 1350 MHz
• 輸入 IP3：28 dBm（5GHz 射頻輸入）
• 噪聲系數：15 dB（5 GHz RF 輸入時）
• 高電壓轉換增益：11 dB（5GHz RF 輸入時）
• 集成寬帶 RF 輸入巴倫
• 自動離線直流偏置校正至 ±2 mV
• 可編程 IMRR 校準
• 適用于多個設備的 SYNC 功能
• 高性能集成 LO 合成器：5GHz 載波時 56.5dBc DSB 集成噪聲
• External LO mode：可以旁路集成的 LO 合成器;支持外部 LO 注入
• 集成低噪聲 LDO
• 7mm × 7mm 48 引腳 QFN 封裝

應用領域

• 測試測量設備
• 無線基礎設施
• 相控陣?yán)走_(dá)
• 微波背板
• 衛星通信
• 軟件定義無線電

簡化框圖

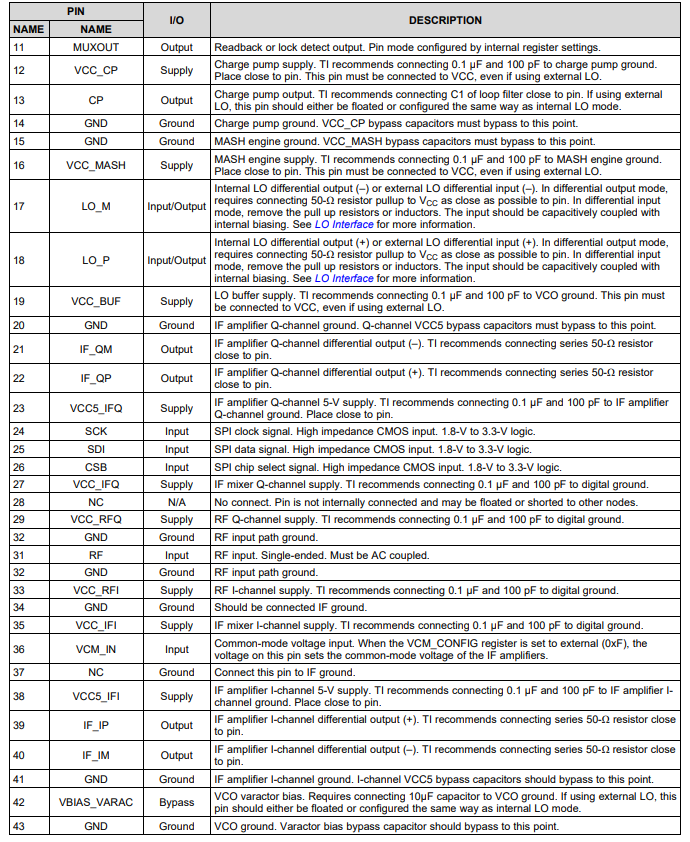

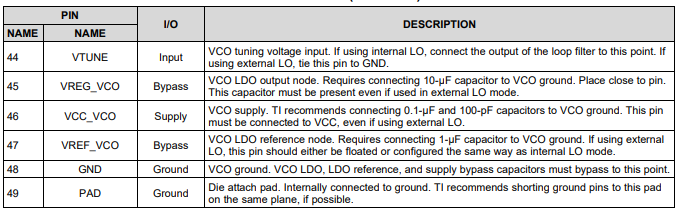

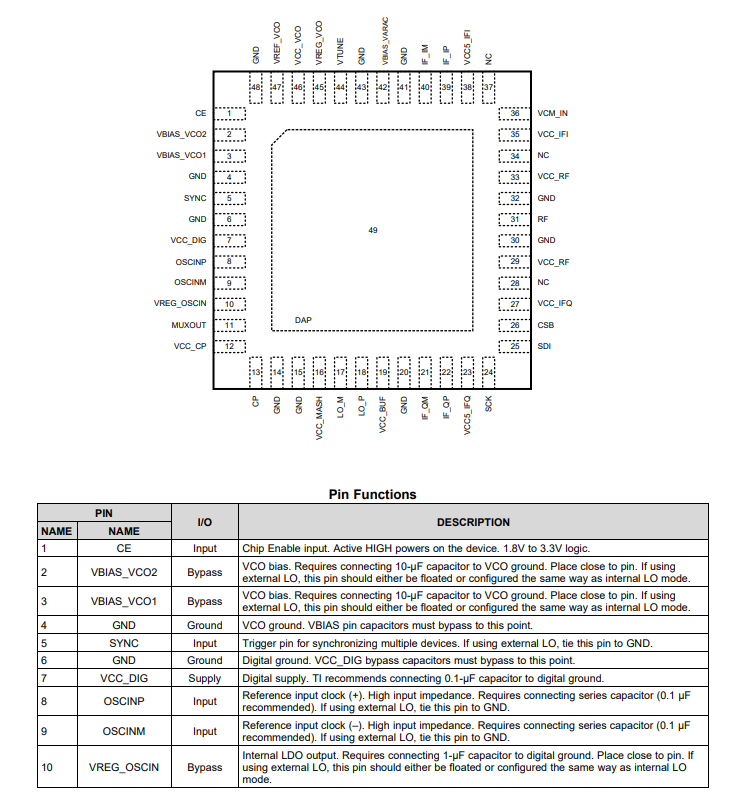

引腳配置描述

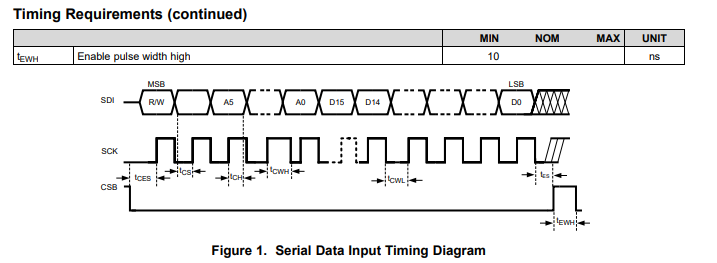

時序要求

關于向SPI（串行外設接口）寫入數據，還有其他一些注意事項：

• ( R/W )（讀寫）位必須設置為0。
• SDI（串行數據輸入）引腳上的信號在SCK（串行時鐘）引腳的每個上升沿被鎖存到移位寄存器中。
• CSB（片選，低電平有效）必須保持低電平，數據才能被鎖存。如果CSB保持高電平，器件將忽略時鐘脈沖。
• CSB從高到低的轉換必須在SCK為低電平時發生。
• 當多個器件共享SCK和SDI線路時，德州儀器（TI）建議除了目標編程器件外，其他器件的CSB線保持高電平。
•

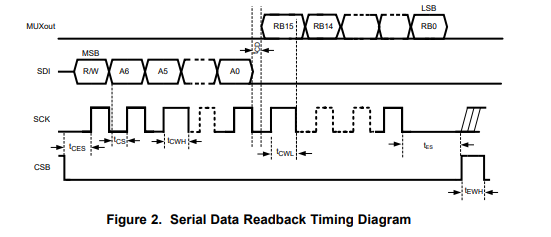

關于SPI數據回讀，還有其他一些注意事項：

• ( R/W )位必須設置為1。
• MUXOUT（多路復用輸出）引腳在傳輸?shù)牡刂凡糠质冀K有效。
• SDI引腳上的地址在SCK引腳的每個上升沿被鎖存到移位寄存器中。
• SDI線上傳輸?shù)臄?shù)據部分始終被忽略。
• 只要滿足所有時序要求，MUXOUT引腳上的數據在SCK引腳的每個上升沿都應視為有效。
• 所有SPI寫入的CSB注意事項同樣適用于SPI數據回讀。

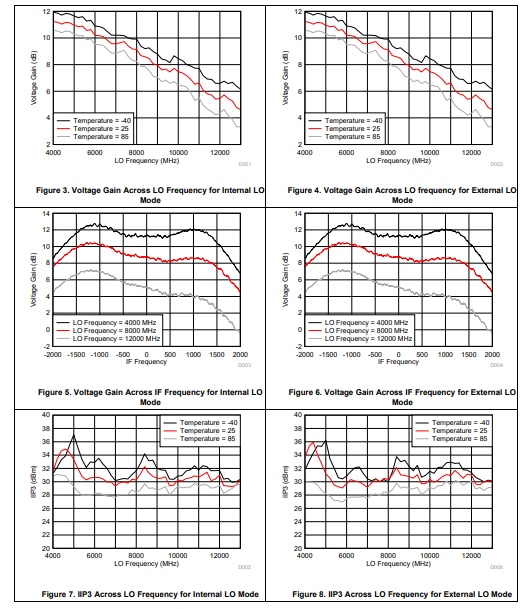

典型特征
