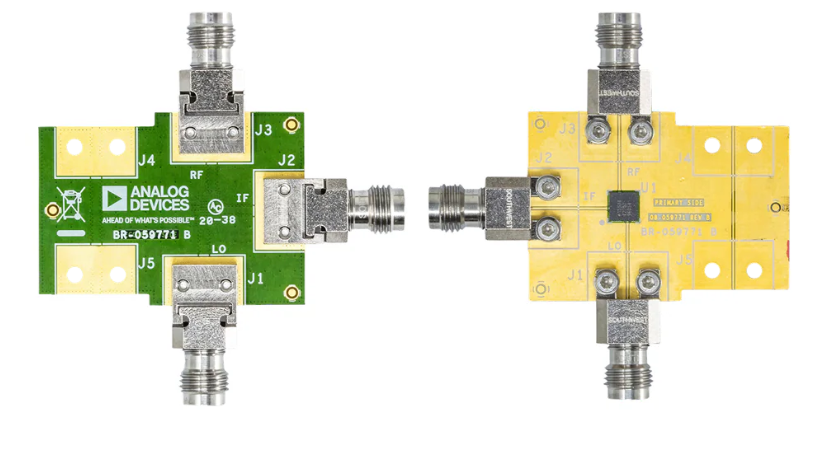

Analog Devices EVAL-ADMV1550評估板配置用于評估ADMV1550雙平衡混頻器的運行情況。ADMV1550雙平衡混頻器采用無引線、符合RoHS指令的表面貼裝技術(SMT)封裝,便于在15GHz至65GHz之間用作上變頻器或下變頻器。adi EVAL-ADMV1550板采用射頻電路設計技術。信號線路必須具有50 Ω 阻抗,封裝接地引線和裸露焊盤必須直接連接到接地層。
數據手冊:*附件:Analog Devices Inc. EVAL-ADMV1550評估板數據手冊.pdf
特性
- 轉換損耗:8dB(典型值,15GHz至50GHz時)
- 輸入IP3:20dBm(典型值,15GHz至50GHz時)(下變頻器)
- 輸入IP2:40dBm(典型值,15GHz至50GHz時)(下變頻器)
- 輸入P1dB:11dBm(典型值)(上變頻器)
- LO至RF隔離:35dB(典型值)
- LO至IF隔離:35dB(典型值)
- RF至IF隔離:45dB(15GHz至50GHz時典型值)
- 符合18端子標準、符合RoHS指令的4mmx4mm LGA封裝
應用
PCB頂層
布局
