ADMV4640集成小數N分頻PLL和VCO的Ku頻段下變頻器技術手冊

要長高 ? 2025-04-18 16:47 ? 次閱讀

概述
ADMV4640是一款微波變頻器,針對各種衛星通信(SATCOM)用戶終端進行了優化,RF工作頻率范圍為10.7 GHz至12.7 GHz。

ADMV4640本振(LO)信號可從內部通過片內整數N分頻(INT)頻率合成器產生。內部頻率合成器的LO頻率覆蓋范圍為8.7 GHz至10.7GHz。10.7 GHz至12.7 GHz范圍內的輸入RF信號會下變頻為1.4 GHz至2.2 GHz的輸出中頻(IF)信號。芯片具有濾波特性以抑制6.7 GHz至8.7 GHz的鏡像頻段。片內低噪聲放大器在混頻器前集成了6 dB步進衰減器,使用戶能夠在較低噪聲系數和較高線性度之間進行權衡。此外,該芯片還在IF輸出端集成了數字步進衰減器,可提供高達31 dB的增益控制范圍和1 dB步進,以便對后續電纜損耗進行調整。

數字串行外設接口(SPI)可對該器件輕松編程。除了數字SPI控制之外,模擬控制引腳(RX_MUTE)可快速關斷所有電路,讓接收器進入待機模式以便省電。模擬通用輸入-輸出(AGPIO)引腳可用作由片內模數轉換器(ADC)讀取的輸入,或與絕對溫度(PTAT)電壓成正比的內部模擬輸出。還提供三個數字GPIO引腳,用于輸出邏輯電平以使用SPI控制外部器件。

ADMV4640下變頻器采用緊湊的散熱增強型、6 mm × 6 mm、40引腳引腳架構芯片級封裝(LFCSP)。ADMV4640工作殼溫范圍為?40°C至+85°C。
數據表:*附件:ADMV4640集成小數N分頻PLL和VCO的Ku頻段下變頻器技術手冊.pdf

應用

  • SATCOM用戶終端

特性

  • 集成PLL的X/Ku頻段至IF下變頻器
  • RF輸入頻率范圍:10.7 GHz至12.7 GHz
  • 內部LO頻率范圍:8.7 GHz至10.7 GHz
  • 噪聲系數:5.2 dB、最小衰減、LNA低增益模式
  • 匹配、50 Ω、單端RF輸入和IF輸出
  • 片內溫度傳感器
  • 片內ADC
  • 接收器頻率合成器鎖定檢測引腳
  • 20 MHz時可通過四線式SPI接口編程
  • 接收器待機功能
  • 40引腳、6 mm × 6 mm LFCSP封裝

框圖

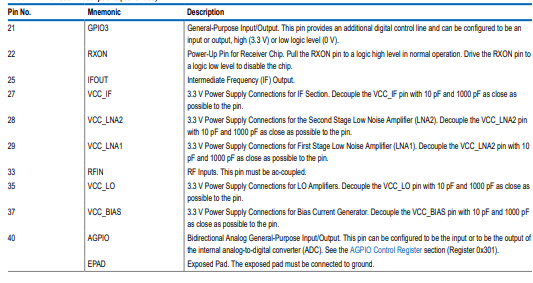

引腳配置描述


典型性能特征

工作原理

ADMV4640是一款針對工作在10.7 GHz至12.7 GHz頻段的各類衛星通信(SATCOM)用戶終端優化的微波下變頻器。圖1為該器件的功能框圖。ADMV4640的數字設置通過SPI(串行外設接口)進行控制。

參考輸入級

參考輸入級如圖72所示,可由外部單端25 MHz信號源驅動。需確保外部直流模塊用于參考輸入。

參考倍頻器、R計數器和參考二分頻器

內部有一個參考倍頻2模塊(×2倍頻器,見圖72),用于生成更高的鑒相頻率(fpd)。通過設置寄存器0x20E的第3位(DOUBLER_EN位)使能參考倍頻器。

有兩個頻率分頻器:一個5比特R分頻器(1至32可選,見圖72)和一個二分頻模塊。這些分頻器將輸入參考頻率(fref)降低,以產生更低的fpd。通過設置寄存器0x20C的第4 - 0位(R_DIV位)來設置R計數器。

通過設置寄存器0x20E的第0位(RDNV2_SEL位)使能參考二分頻模塊。

整數模式和N計數器

ADMV4640合成器工作在整數模式(INT模式)。

N計數器在鎖相環(PLL)從壓控振蕩器(VCO)返回的反饋路徑中設置分頻比。分頻比由INT位值決定。使用寄存器0x200和寄存器0x201來設置INT位值。

INT值與參考路徑相結合,可生成間隔為fpd的VCO頻率。

使用以下公式計算fpd,其中涉及fref和參考路徑配置參數:

其中:

  • D是參考倍頻器位(0或1)。
  • R是5比特二進制可編程計數器(1到31)的參考分頻比。
  • T是參考二分頻比特(0或1)。

使用以下公式計算VCO頻率(fVCO):

其中:

  • fLO是驅動混頻器的本振頻率。
  • N是INT的期望取值,INT是16比特整數值(0到65535)。

鑒相鑒頻器(PFD)和電荷泵(CP)

PFD接收來自R計數器和N計數器的輸入,產生一個與兩個計數器之間的相位和頻率差成比例的輸出。該比例信息輸出到一個CP電路,產生電流以驅動外部環路濾波器,進而適當地增加或降低VTUNE調諧電壓。

圖73展示了PFD和CP的簡化原理圖。U1和U2是雙D型觸發器,U3是一個接地門。PFD包含一個固定延遲元件,用于確保PFD傳遞函數中不存在死區,從而保證參考雜散電平一致。

環路濾波器和電荷泵電流

為PLL定義環路濾波器取決于PFD頻率、N計數器值、VCO的調諧靈敏度特性(kVCO)以及所選的CP電流。較低的fpd允許PLL在INT模式下工作,這可以消除整數邊界雜散,但代價是帶內相位噪聲更高。

在頻率規劃和fpd選擇時需謹慎,以確保帶內相位噪聲性能符合要求,同時雜散電平在最終應用可接受的范圍內。

ADMV4640 - EVALZ評估板上實現的環路濾波器如圖74所示。CP電流(ICP)由寄存器0x22E設置。推薦默認寄存器值0x0E。
