概述

ADF4151結合外部電壓控制振蕩器(VCO)、環路濾波器和外部基準頻率使用時，可實現小數N分頻或整數N分頻鎖相環(PLL)頻率合成器。

它能夠與外部VCO器件配合使用，且與ADF4350尺寸兼容、軟件兼容。該器件由低噪聲數字鑒頻鑒相器(PFD)、精密電荷泵和可編程參考分頻器組成。它內置一個Σ-Δ型小數插值器，能夠實現可編程小數N分頻。INT、FRAC和MOD寄存器可構成一個總N分頻器[N = (INT + (FRAC/MOD))]。RF輸出相位可通過編程設置，適合要求輸出與基準之間存在特定相位關系的應用。ADF4151還具有周跳減少電路，可進一步縮短鎖定時間，而無需修改環路濾波器。

所有片內寄存器均通過簡單的三線式接口進行控制。該器件采用3.0 V至3.6 V電源供電，不用時可以關斷。

ADF4151采用5 mm × 5 mm封裝。
數據表：*附件：ADF4151小數N 整數N分頻PLL頻率合成器技術手冊.pdf

應用

• ? 無線基礎設施（W-CDMA、TD-SCDMA、WiMax、 GSM、PCS、DCS、DECT）
• 測試設備
• 無線局域網(LAN)、有線電視設備
• 時鐘產生

特性

• 小數N分頻頻率合成器和整數N分頻頻率合成器
• RF帶寬達3.5 GHz
• 3.0 V至3.6 V電源供電
• 1.8 V邏輯兼容
• 獨立的電荷泵電源(V P )可在3 V系統中提供擴展的調諧電壓（最高可達5.5 V）
• 可編程雙模預分頻器：4/5或8/9
• 可編程RF輸出相位
• 三線式串行接口
• 模擬和數字鎖定檢測
• 開關帶寬快速鎖定模式
• 周跳減少

框圖

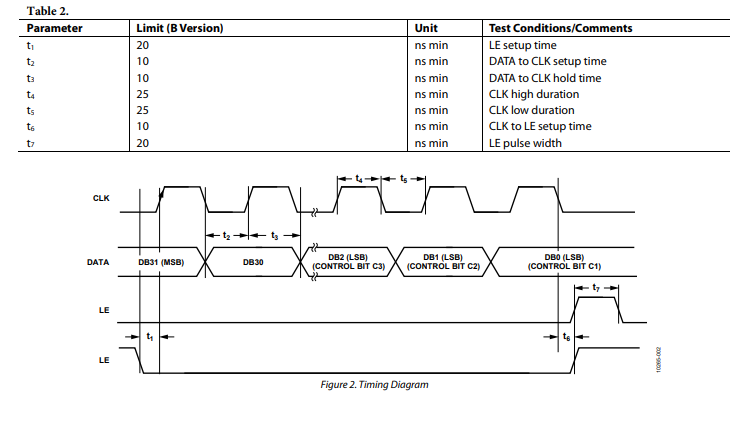

時序特征

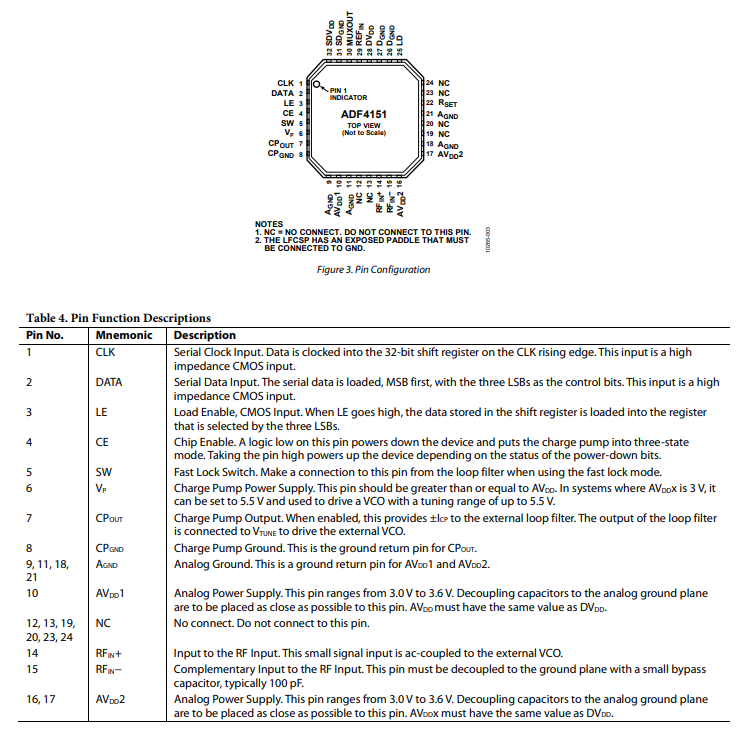

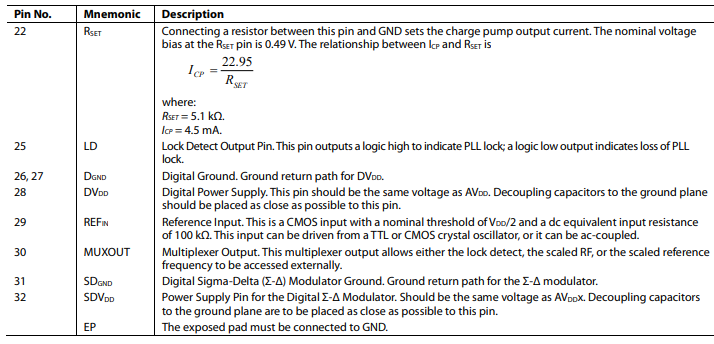

引腳配置描述

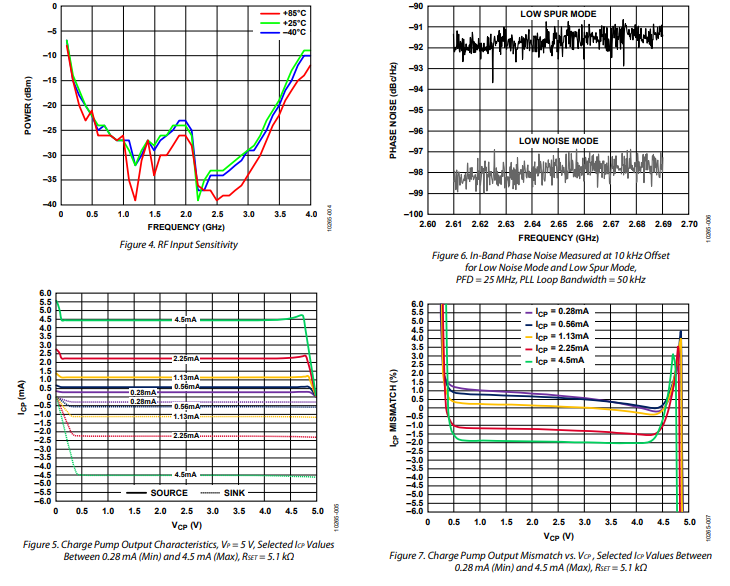

典型性能特征

電路描述

參考輸入部分

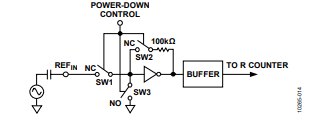

參考輸入級如圖14所示。SW1和SW2通常是閉合開關，SW3通常是斷開開關。掉電時，SW3閉合，SW1和SW2斷開。這確保了在掉電期間**REF_{IN}**引腳不會有負載。

圖14. 參考輸入級

射頻N分頻器

射頻N分頻器可在鎖相環（PLL）反饋路徑中實現分頻比。分頻比由INT、FRAC和MOD值決定。

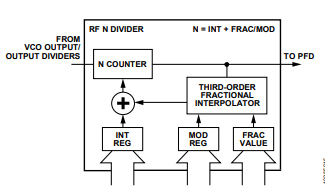

圖15. 射頻整數分頻器

INT、FRAC、MOD和R計數器關系

INT、FRAC和MOD值與R計數器配合，能夠生成間隔為鑒頻鑒相器（PFD）頻率分數倍的輸出頻率。更多信息請參見“射頻合成器——實例”部分。

射頻壓控振蕩器（VCO）頻率（RF_{OUT}）公式為：

其中：

• **RF_{OUT}**是外部壓控振蕩器（VCO）的輸出頻率。
• INT是16位二進制計數器的預設分頻比（對于4/5預分頻器，為23至32,767；對于8/9預分頻器，為75至65,535 ）。
• FRAC是分數除法的分子（0至MOD - 1）。
• MOD是預設分數模數（低噪聲模式下為2至4095，低雜散模式下為50至4095 ）。

PFD頻率（f_{PFD}）公式為：

其中：

• **REF_{IN}**是參考輸入頻率。
• D是**REF_{IN}**倍頻位。
• R是10位二進制可編程參考計數器的預設分頻比（1至1023 ）。
• T是**REF_{IN}**二分頻位（0或1 ）。

整數N模式

如果FRAC = 0且寄存器2中的DB8（LDF）位設為1，合成器將在整數N模式下運行。寄存器2中的DB8（LDF）位應設為1，以實現整數N模式下的數字鎖定檢測。此外，如果抗鋸齒脈沖寬度減小到3ns，可實現更低的相位噪聲。此模式對分數N應用無效。

R計數器

10位R計數器可對輸入參考頻率（REF_{IN}）進行分頻，以產生PFD的參考時鐘。允許的分頻比范圍為1至1023。

鑒頻鑒相器（PFD）和電荷泵

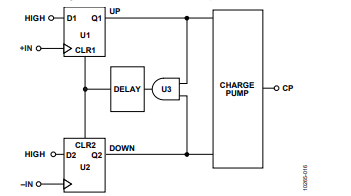

鑒頻鑒相器（PFD）對R計數器和N計數器進行計數，并輸出與兩個計數器之間的相位和頻率差成比例的信號。圖16是PFD的簡化示意圖。

圖16. PFD簡化示意圖
PFD包含一個可編程延遲元件，用于設置抗鋸齒脈沖的寬度。PFD包括抗鋸齒脈沖，其寬度可以是6ns（默認，用于分數N應用）或3ns（用于整數N模式）。此脈沖可確保PFD轉換功能中不存在死區，并提供一致的參考雜散電平。
