概述
ADF4155結合外部環路濾波器、外部壓控振蕩器(VCO)和外部基準頻率使用時，可實現小數N分頻或整數N分頻鎖相環(PLL)頻率合成器。

ADF4155能夠與外部VCO器件配合使用，工作頻率高達8 GHz。 高分辨率可編程模塊允許精確頻率合成，誤差為0 Hz。

VCO頻率可進行1、2、4、8、16、32或64分頻，因此用戶可以產生低至7.8125 MHz的RF輸出頻率。

所有片內寄存器均通過簡單的三線式接口進行控制。 該器件采用3.3 V ± 5%標稱電源供電，不用時支持關斷功能。

ADF4155采用24引腳4 mm x 4 mm LFCSP封裝。
數據表：*附件：ADF4155整數N 小數N分頻PLL頻率合成器技術手冊.pdf

應用

• 無線基礎設施（W-CDMA、TD-SCDMA、WiMAX、GSM、PCS、DCS、DECT）
• 點到點/點到多點微波鏈路
• 測試設備
• 無線局域網(LAN)、有線電視設備
• 時鐘產生

特性

• 輸入頻率范圍： 500 MHz至8,000 MHz
• 小數N分頻頻率合成器和整數N分頻頻率合成器
• 高達125 MHz的鑒頻鑒相器(PFD)
• 高分辨率38位模塊
• 獨立的電荷泵電源(VP)可在5 V系統中提供擴展的調諧電壓
• 可編程1/2/4/8/16/32/64分頻輸出
• 差分和單端基準輸入
• 電源： 3.3 V ± 5%
• 邏輯兼容性： 1.8 V
• 可編程雙模預分頻器(P)：4/5或8/9
• 可編程的輸出功率
• 三線式串行接口
• 模擬和數字鎖定檢測

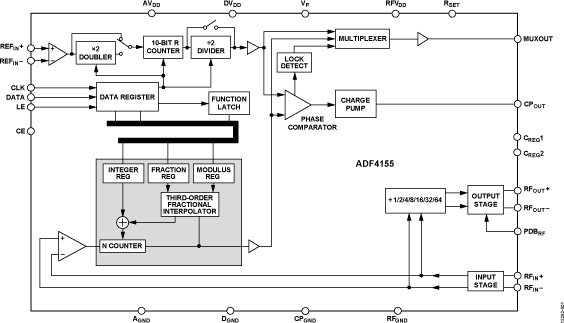

框圖

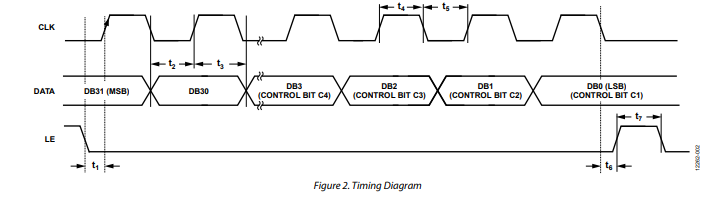

時序圖

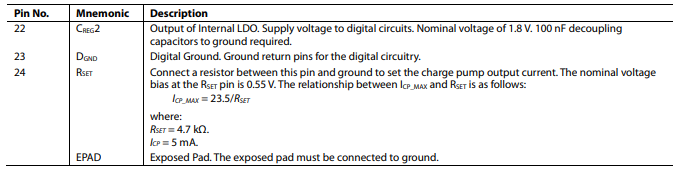

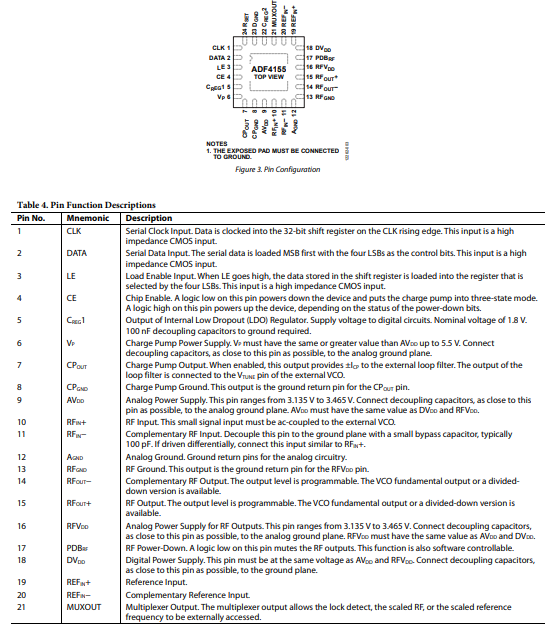

引腳配置描述

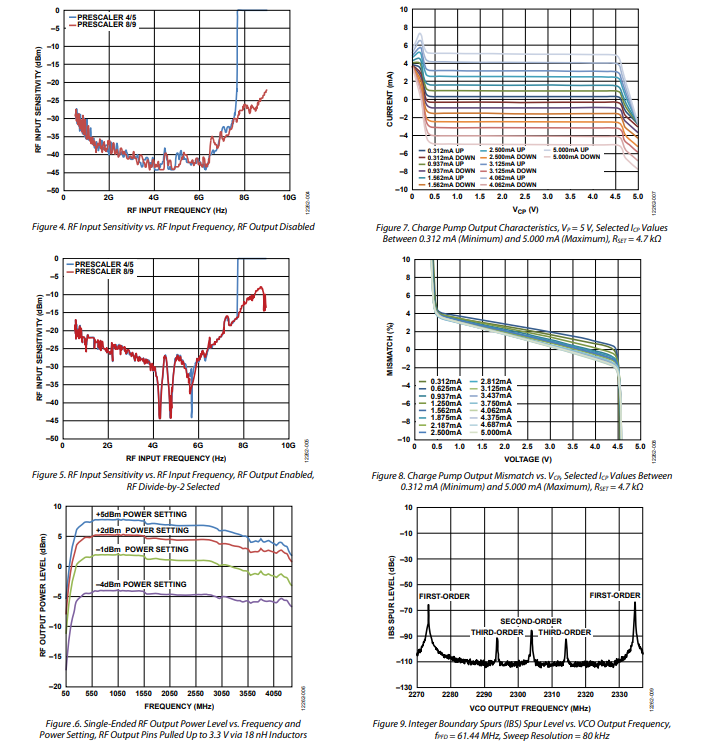

典型性能特征

電路描述

參考輸入部分

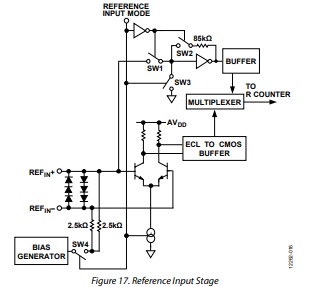

參考輸入級如圖17所示。參考輸入可接收單端和差分信號，其選擇由參考輸入模式位（寄存器6中的DB30位）控制。若要使用差分信號作為參考輸入，該位必須編程為高電平。此時，SW1和SW2斷開，SW3和SW4閉合，驅動差分對晶體管的電流源開啟。差分信號經緩沖后，在提供給CMOS轉換器之前先轉換為發射極耦合邏輯（ECL）信號。當使用單端信號作為參考信號時，寄存器6中的DB30位必須編程為0。此時，SW1和SW2閉合，SW3和SW4斷開，驅動差分對晶體管的電流源關閉。

射頻N計數器

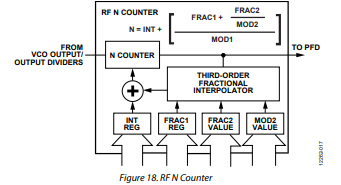

射頻N計數器可在鎖相環（PLL）反饋路徑中實現分頻比。該分頻比由INT、FRAC1、MOD1、FRAC2和MOD2這些值決定，如圖18所示。請注意，MOD1是一個固定的不可編程值，等于$2^{24}$。

INT、FRAC、MOD和R計數器關系

INT、FRAC1、FRAC2、MOD1和MOD2這些值與R計數器配合，能夠生成間隔為鑒頻鑒相器（PFD）頻率分數倍的輸出頻率。更多信息請參見“射頻合成器——實例”部分。

使用以下公式計算射頻壓控振蕩器（VCO）頻率（RF_{OUT}）：

其中：

• **RF_{OUT}**是外部VCO壓控振蕩器的輸出頻率（不使用輸出分頻器 ）。
• **f_{PFD}**是鑒頻鑒相器頻率。
• N是反饋計數器N的目標值。

使用以下公式計算f_{PFD}：

其中：

• **REF_{IN}**是參考輸入頻率。
• D是**REF_{IN}**倍頻位。
• R是10位二進制可編程參考計數器的預設分頻比（1至1023 ）。
• T是**REF_{IN}**二分頻位（0或1 ）。

N由以下公式計算：

其中：

• INT是16位整數值（對于4/5預分頻器，為23至32,767；對于8/9預分頻器，為75至65,535 ）。
• FRAC1是主模數（1至16,777,215 ）的分子。
• FRAC2是14位輔助模數（1至16,383 ）的分子。
• MOD2是可編程的14位輔助分數模數（2至16,383 ）。
• MOD1是固定值為$2^{24}$ = 16,777,216的24位主模數。

此計算可實現非常精細的頻率分辨率，且無殘留頻率誤差。要應用此公式，請按以下步驟操作：

1. 用RF_{OUT}除以f_{PFD}計算N。
2. 取該數值的整數部分作為INT。
3. 從完整的N值中減去INT。
4. 將余數乘以$2^{24}$ 。
5. 取該數值的整數部分作為FRAC1。
6. 根據信道間隔（f_{CHSP}），使用以下公式計算MOD2：
   其中：

• **GCD(f_{PFD}, f_{CHSP})**是PFD頻率和信道間隔頻率的最大公約數。
• **f_{CHSP}**是所需的信道間隔頻率。

7. 使用以下公式計算FRAC2：
