概述
ADF4153A是一款小數N分頻頻率合成器，用來在無線接收機和發射機的上變頻和下變頻部分實現本振。它由低噪聲數字鑒頻鑒相器(PFD)、精密電荷泵和可編程參考分頻器組成。該器件內置一個Σ-Δ型小數插值器，能夠?qū)崿F(xiàn)可編程模數小數N分頻。INT、FRAC和MOD寄存器可構成一個總N分頻器(N = (INT + (FRAC/MOD)))。此外，4位參考分頻器（R分頻器）允許PFD輸入端的REFIN頻率為可選值。如果頻率合成器與外部環路濾波器和電壓控制振蕩器(VCO)一起使用，則可以實現完整的鎖相環(PLL)。

簡單的三線式接口控制所有片內寄存器。該器件采用2.7 V至3.3 V電源供電，不用時可以關斷。
數據表：*附件：ADF4153A小數N分頻頻率合成器技術手冊.pdf

應用

• 有線電視設備
• 移動無線電通訊基站（GSM、PCS、DCS、WiMAX、 SuperCell 3G、CDMA、W-CDMA）
• 無線手機（GSM、PCS、DCS、CDMA、W-CDMA）
• 無線局域網(LAN)、PMR
• 通信測試設備

特性

• RF帶寬達4 GHz
• 2.7 V至3.3 V電源供電
• 獨立的電荷泵電源VP 可提供擴展的調諧電壓
• 可編程小數模數
• 可編程電荷泵電流
• 三線式串行接口
• 模擬和數字鎖定檢測
• 省電模式
• 與ADF4106/ADF4110/ADF4111/ADF4112/ADF4113和ADF4153引腳兼容
• 穩定的RF輸出相位
• 利用ADIsimPLL可實現環路濾波器設計

框圖

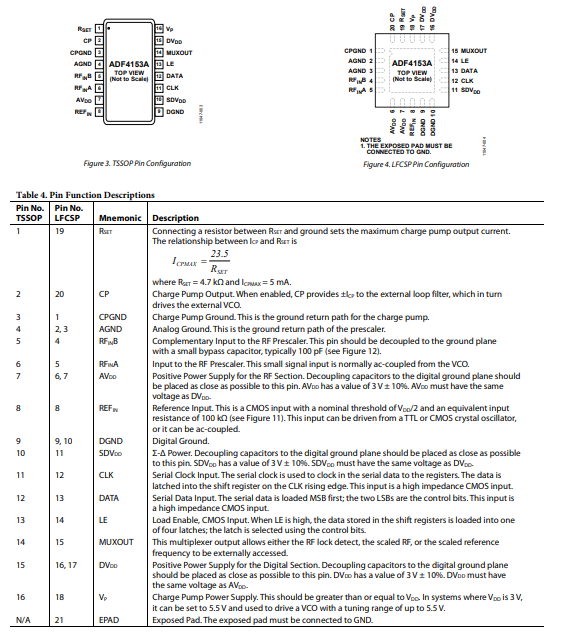

引腳配置描述

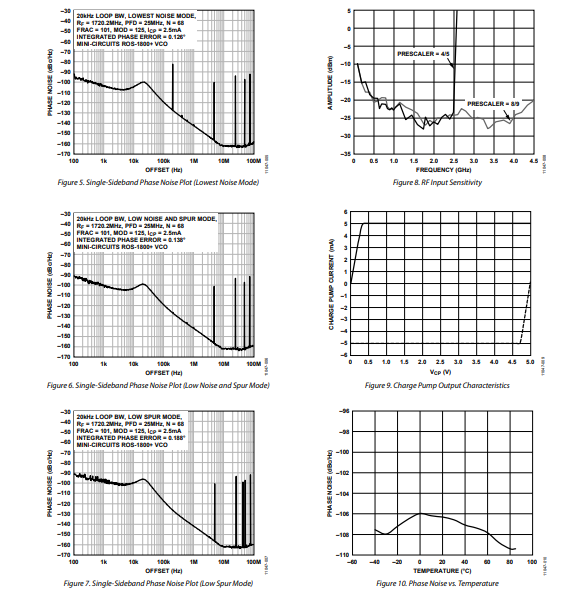

典型性能特征

應用信息

GSM基站發射機的本地振蕩器

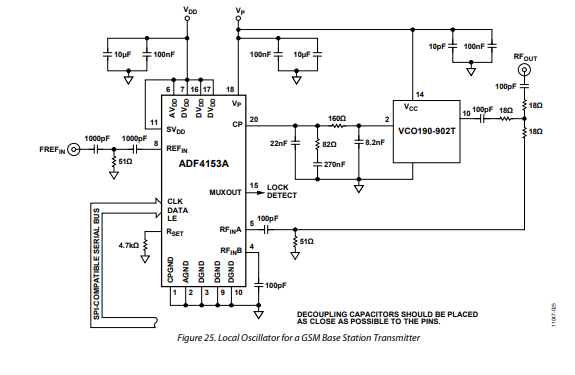

圖25展示了與壓控振蕩器（VCO）配合使用的ADF4153A，用于產生GSM基站發射機的本地振蕩器（LO）信號。

參考輸入信號施加到電路的REF_{IN}引腳，在此情況下，端接50Ω負載。使用2.5MHz的參考信號，該信號直接饋入鑒頻鑒相器（PFD）。為實現200kHz的信道間隔，MODULUS值必須設為125。選擇MODULUS值為2、3或6，可避免雜散，具體見“雜散機制”部分以獲取更多信息。

ADF4153A的電荷泵輸出驅動環路濾波器。電荷泵電流I_{CP} = 5mA。使用ADIsimPLL工具計算環路濾波器參數，設計的環路帶寬為20kHz，相位裕度為45°。

環路濾波器的輸出驅動VCO，VCO的輸出又反饋到射頻輸入的鎖相環（PLL）合成器中。它還為合成器提供射頻輸出端接。電路設計在VCO輸出、射頻輸出和**RF_{IN}**端之間實現50Ω匹配。

在PLL系統中，了解環路何時鎖定非常重要。這可通過使用合成器的MUXOUT信號來實現。MUXOUT引腳可被編程為監測合成器內的各種內部信號，其中之一就是鎖定檢測信號。
