HMC637BPM5E GaAs、pHEMT、MMIC、單正電源、DC至6 GHz、1 W功率放大器

優勢和特點

P1dB輸出功率：27.5 dBm（典型值）
增益：15 dB（典型值）
輸出IP3：40 dBm（典型值）
在V_DD= 12 V（335 mA，典型值）下自偏置，V_GG1（針對IDQ調整）和V_GG2（針對增益控制）具有可選偏置控制
50 Ω匹配輸入/輸出

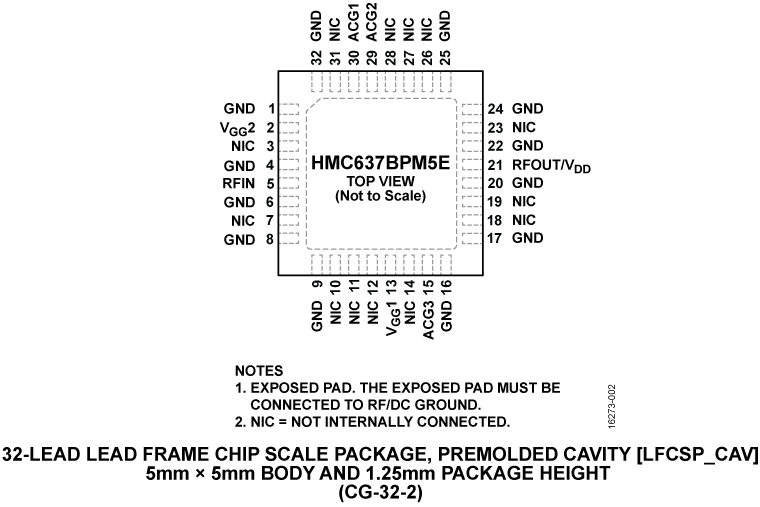

32引腳、5 mm × 5 mm LFCSP封裝：25 mm²

產品詳情

HMC637BPM5E是一款砷化鎵(GaAs)、單芯片微波集成電路(MMIC)、假晶高電子遷移率晶體管(pHEMT)、級聯分布式功率放大器，在正常工作時可實現自偏置且具有IDQ可選偏置控制和增益調整。該放大器的工作頻率范圍為DC至6 GHz，提供15 dB小信號增益、27.5 dBm輸出功率（1 dB增益壓縮）、40 dBm典型輸出IP3和4 dB噪聲指數，采用V_DD12 V電源電壓時功耗為335 mA。HMC637BPM5E在DC至6 GHz范圍內的增益平坦度（典型值±0.5 dB時）非常出色，因而極為適合軍事、太空和測試設備應用。HMC637BPM5E還具有內部匹配至50 Ω的輸入/輸出(I/O)，采用符合RoHS標準的5 mm × 5 mm LFCSP預制空腔封裝，可與高容量表貼技術(SMT)裝配設備兼容。
