      HMC739LP4/739LP4E具有半頻輸出和16分頻的MMIC VCO，23.8-26.8GHz技術手冊

      要長高 ? 2025-04-30 14:10 ? 次閱讀

      概述
      HMC739是一款GaAs InGaP異質結雙極性晶體管(HBT) MMIC VCO。 該器件集成諧振器、負電阻器件、變容二極管和16分頻預分頻器。 由于振蕩器采用單芯片結構，因此VCO的相位噪聲性能在溫度、沖擊和工藝條件下尤為出色。 采用5V電源電壓時，輸出功率為+8 dBm（典型值）。 該電壓控制振蕩器采用低成本無鉛QFN 4x4 mm表面貼裝封裝。
      數據表：*附件：HMC739LP4 HMC739LP4E具有半頻輸出和16分頻的MMIC VCO，23.8-26.8GHz技術手冊.pdf

      應用

      • 點對點無線電
      • 點對多點無線電/LMDS
      • VSAT

      特性

      • Pout: +8 dBm
      • 相位噪聲：-93 dBc/Hz（100 kHz，典型值）
      • 無需外部諧振器
      • 24引腳4x4 mm QFN封裝：16 mm^2^

      框圖

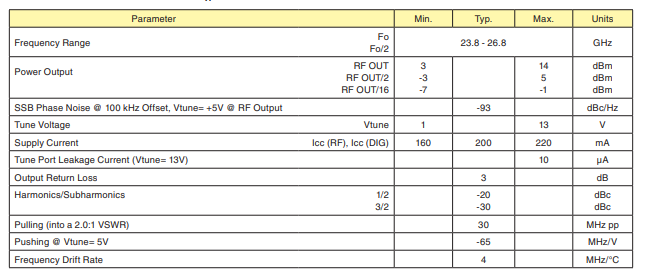

      電氣規格

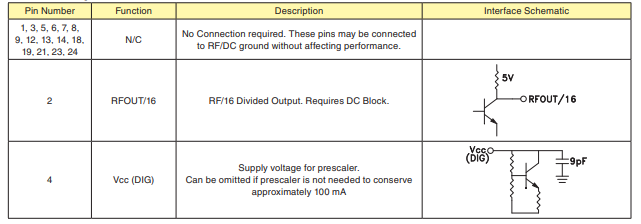

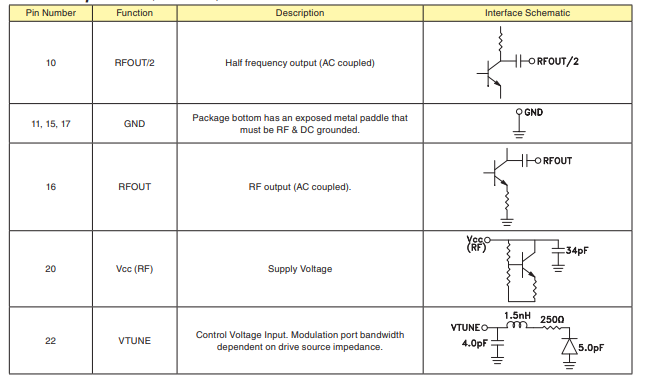

      引腳配置描述

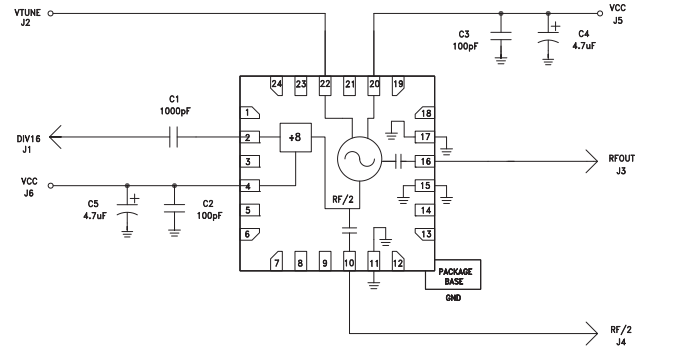

      應用電路
