      HMC736LP4/736LP4E具有半頻輸出的MMIC VCO，14.5-15.0GHz技術手冊

      要長高 ? 2025-04-30 13:53 ? 次閱讀

      概述
      HMC736是一款GaAs InGaP異質結雙極性晶體管(HBT) MMIC VCO。 該器件集成諧振器、負電阻器件、變容二極管，并具有半頻輸出。 由于振蕩器的單芯片結構，VCO的相位噪聲性能在溫度、沖擊和工藝條件下尤為出色。 采用+4.2V電源電壓時，輸出功率為+9 dBm（典型值）。 該壓控振蕩器采用無鉛QFN 4x4 mm表貼封裝，同時無需外部匹配元件。
      數據表：*附件：HMC736LP4 HMC736LP4E具有半頻輸出的MMIC VCO，14.5-15.0GHz技術手冊.pdf

      應用

      • 點對多點無線電
      • 測試設備和工業控制
      • SATCOM
      • 軍用最終用途

      特性

      • 雙路輸出： Fo = 14.5 - 15.0 GHz
        Fo/2 = 7.25 - 7.5 GHz
      • Pout: +9 dBm
      • 相位噪聲： -105 dBc/Hz @ 100 kHz
      • 無需外部諧振器
      • 24引腳4x4 mm QFN封裝： 16 mm2

      框圖

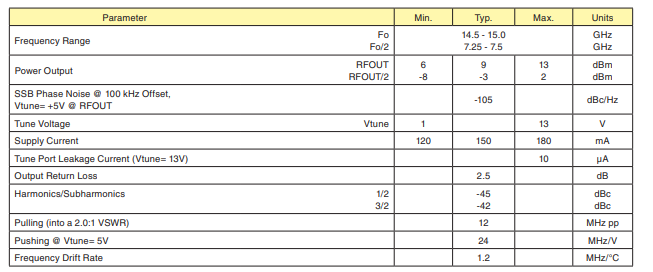

      電氣規格

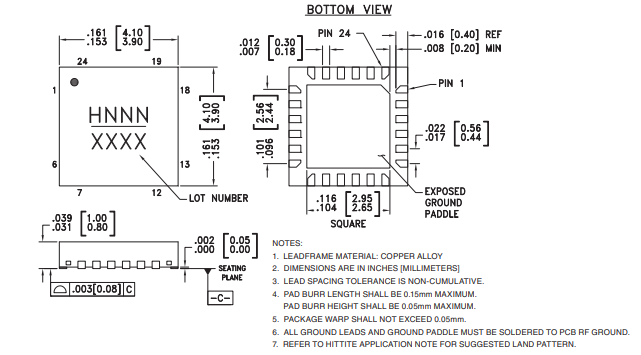

      外形圖

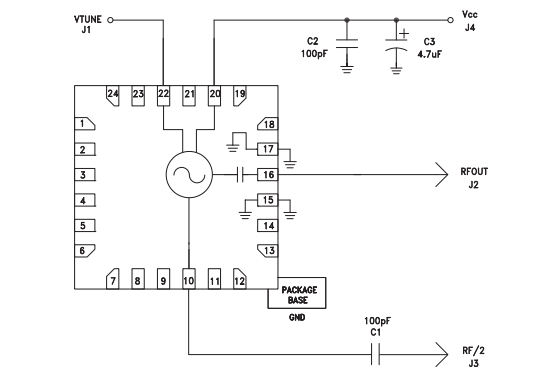

      應用電路
