      HMC632LP5/632LP5E MMIC VCO，帶半頻輸出技術手冊

      要長高 ? 2025-04-30 11:47 ? 次閱讀

      概述
      HMC632LP5(E)是一款GaAs InGaP異質結雙極性晶體管(HBT) MMIC VCO。 HMC632LP5(E)集成諧振器、負電阻器件、變容二極管，并具有半頻和四分頻輸出。 由于振蕩器采用單芯片結構，因此VCO的相位噪聲性能在溫度、沖擊和工藝條件下均非常出色。 采用+5V電源電壓時，功率輸出典型值為+9 dBm。 不使用時可禁用預分頻器和RF/2功能，以降低功耗。 壓控振蕩器采用無引腳QFN 5x5 mm表貼封裝，無需外部匹配元器件。
      數據表：*附件：HMC632LP5 HMC632LP5E MMIC VCO，帶半頻輸出技術手冊.pdf

      應用

      • 雙路輸出：Fo = 14.25 - 15.65 GHz
        Fo/2 = 7.125 - 7.825 GHz
      • 噘嘴：+9 dBm
      • 相位噪聲： -107 dBc/Hz（100 kHz，典型值）
      • 無需外部諧振器
      • QFN無引腳SMT封裝，25 mm2

      框圖

      電氣規格

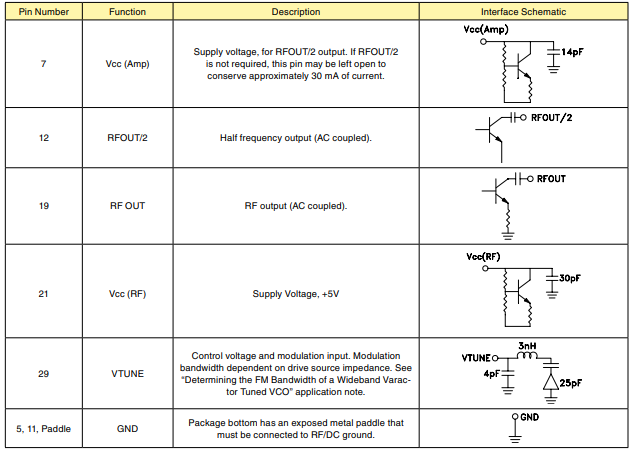

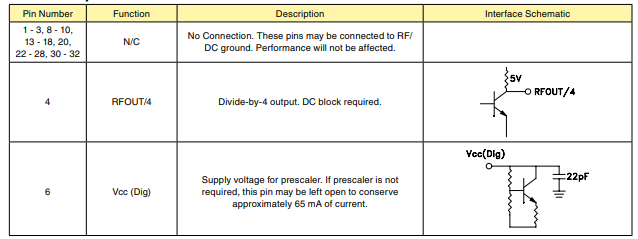

      引腳配置描述


      應用電路
