      HMC534LP5/534LP5E采用SMT封裝的VCO技術手冊

      要長高 ? 2025-04-30 11:14 ? 次閱讀

      概述
      HMC534LP5(E)是一款GaAs InGaP異質結雙極性晶體管(HBT) MMIC VCO。 HMC534LP5(E)集成了諧振器、負電阻器件和變容二極管，可輸出半頻，并提供4分頻輸出。 由于振蕩器的單芯片結構，VCO的相位噪聲性能在溫度、沖擊和工藝條件下均非常出色。 采用+5V電源電壓時，輸出功率為+11 dBm（典型值）。 如果不需要，可以禁用預分頻器和RF/2功能以節省電流。 該電壓控制振蕩器采用無引腳QFN 5x5 mm表貼封裝，無需外部匹配元件。
      數據表：*附件：HMC534LP5 HMC534LP5E采用SMT封裝的VCO技術手冊.pdf

      應用

      特性

      • 雙通道輸出：Fo = 10.6 - 11.8 GHz
        Fo/2 = 5.3 - 5.9 GHz
      • Pout：+11 dBm
      • 相位噪聲：-110 dBc/Hz
        （100 kHz時，典型值
      • 無需外部諧振器 ? QFN無引腳SMT封裝，25 mm2

      框圖

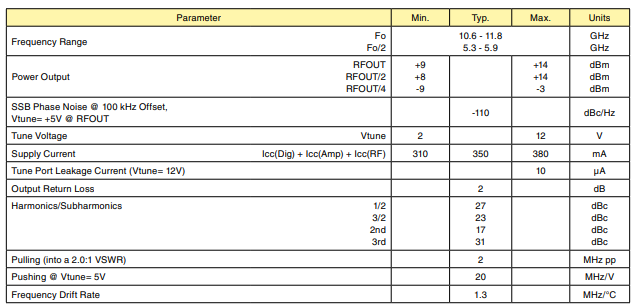

      電氣規格

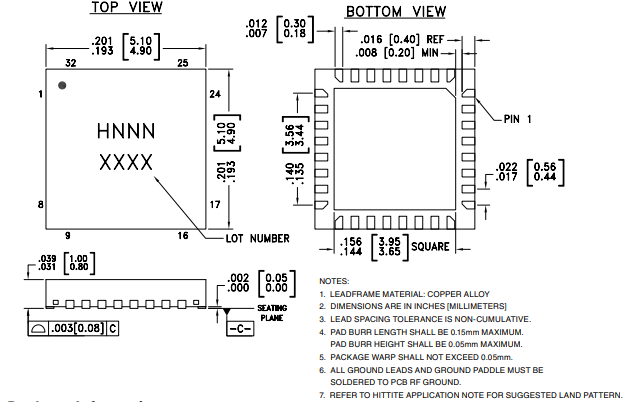

      外形圖

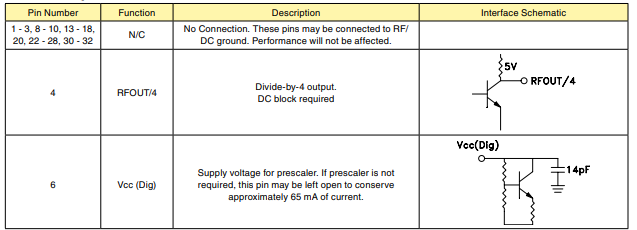

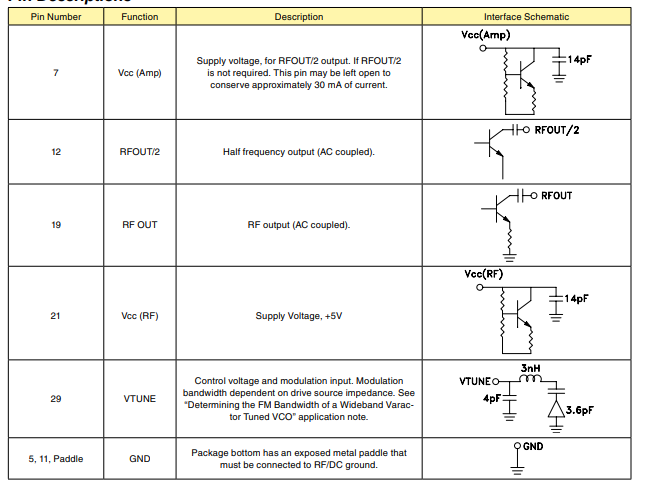

      引腳配置描述

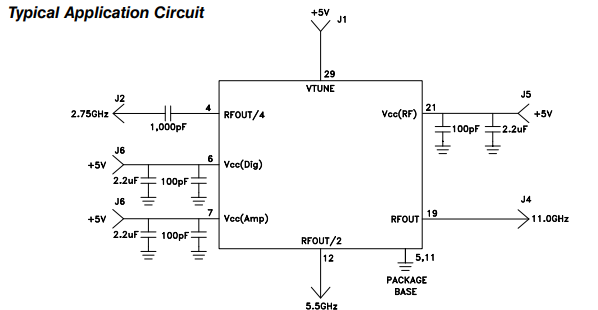

      應用電路
