HMC870LC5 MZ光學調制器驅動器，采用SMT封裝，DC-20GHz技術手冊
概述
HMC870LC5是一款GaAs MMIC pHEMT分布式驅動器放大器，采用無引腳5x5 mm表貼封裝，工作頻率范圍為DC至20 GHz。 該放大器提供17 dB增益、8 Vp-p飽和輸出擺幅，并具有輸出擺幅交叉點調節功能。 增益平坦度在±0.5 dB時極為出色，且在10 Gbps工作速率下具有300 fs的極低加性RMS抖動。
HMC870LC5為城際和遠程設計人員提供針對不同輸出驅動要求的可擴展功耗特性。 （Vout = 3.6Vp-p時<0.4W，Vout = 8.5Vp-p時<1W）。HMC870LC5的電源(Vdd)工作范圍極寬，為+3.3V至+7V，且RF I/O內部匹配至50 Ω。
數據表：*附件：HMC870LC5 MZ光學調制器驅動器，采用SMT封裝，DC-20GHz技術手冊.pdf
應用
- 10 Gbps NRZ MZ和低壓調制器驅動器
- 10 Gbps RZ傳輸
- 40 Gbps DQPSK
- 用于測試與測量設備的寬帶增益模塊
- 軍事和太空
特性
- 寬電源電壓范圍：3.3V至7V
- 可調輸出幅度： 2.5 - 8Vp-p
- 低加性RMS抖動，<300fs
- 低直流功耗：1W（Vout = 8Vp-p，Vdd = 7V）
- 交叉點調節
- 32引腳5x5mm SMT封裝： 25mm2
框圖

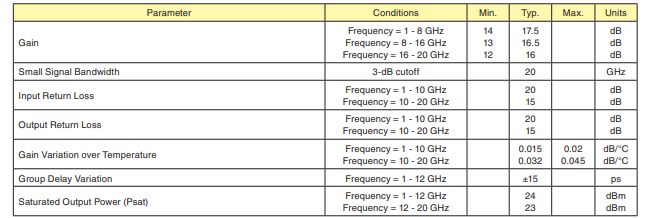

電氣規格

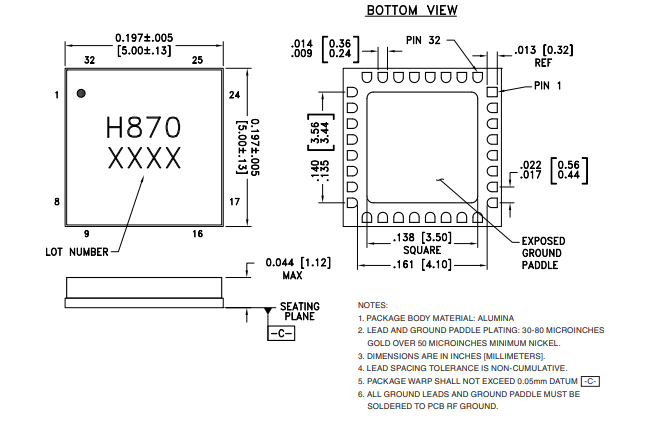

外形圖

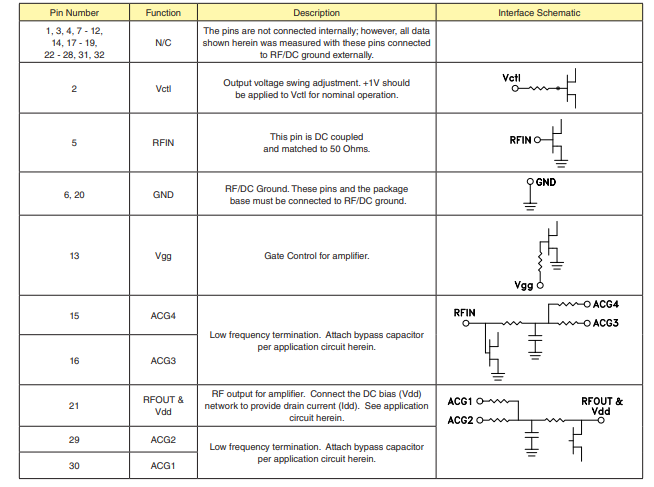

引腳配置描述

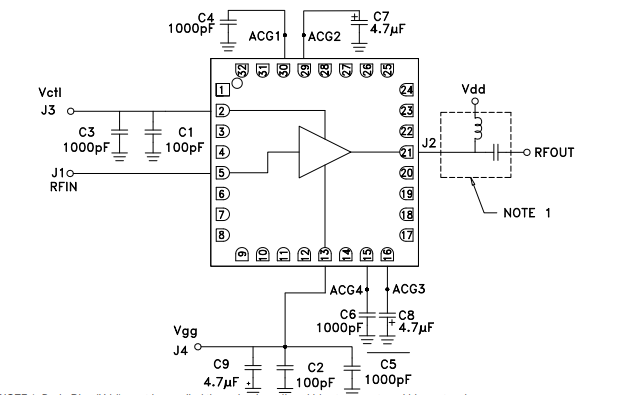

應用電路
